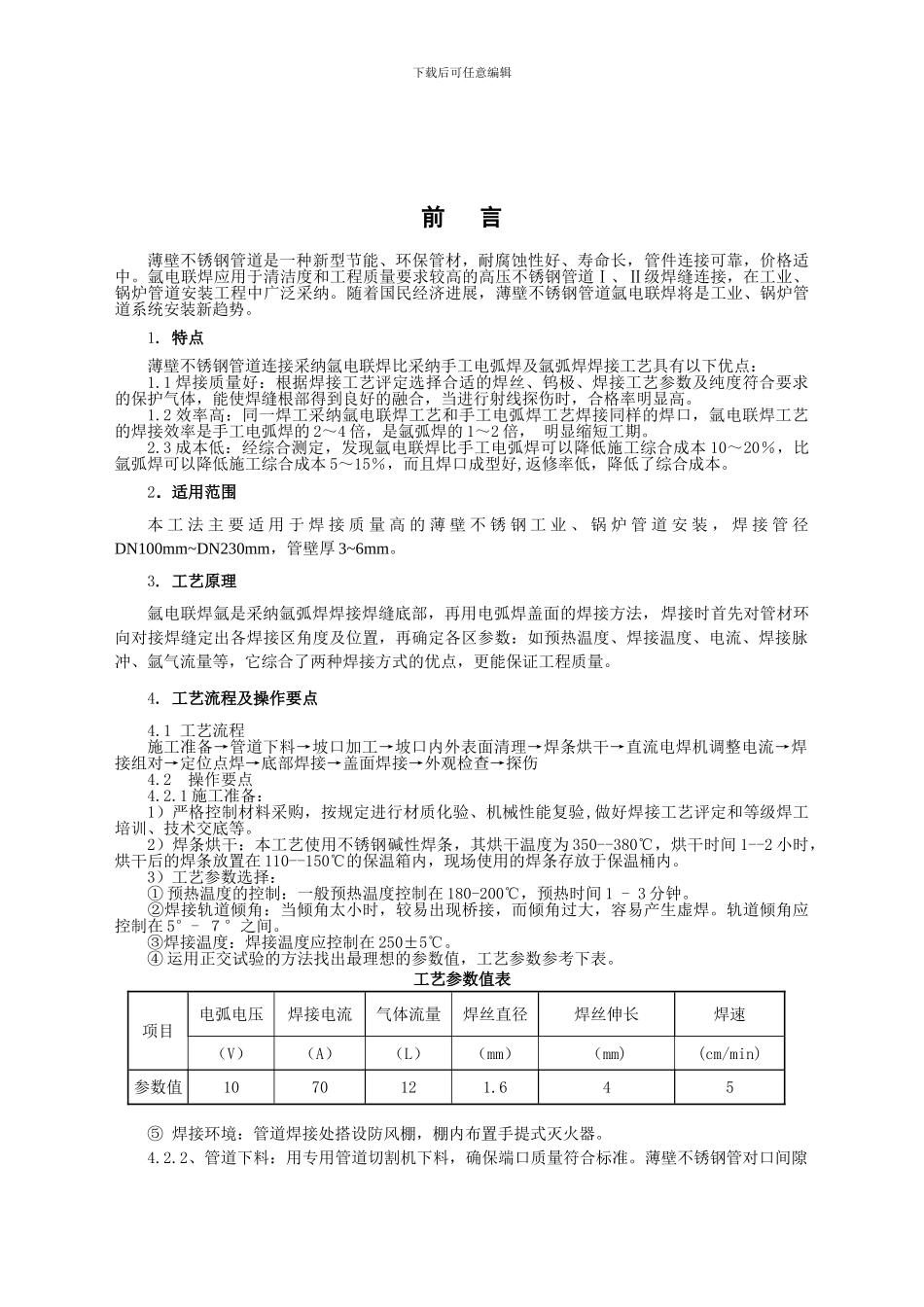

下载后可任意编辑 薄壁不锈钢管道氩电联焊施工工法河北省第四建筑工程公司精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑前 言薄壁不锈钢管道是一种新型节能、环保管材，耐腐蚀性好、寿命长，管件连接可靠，价格适中。氩电联焊应用于清洁度和工程质量要求较高的高压不锈钢管道Ⅰ、Ⅱ级焊缝连接，在工业、锅炉管道安装工程中广泛采纳。随着国民经济进展，薄壁不锈钢管道氩电联焊将是工业、锅炉管道系统安装新趋势。1. 特点薄壁不锈钢管道连接采纳氩电联焊比采纳手工电弧焊及氩弧焊焊接工艺具有以下优点：1.1 焊接质量好：根据焊接工艺评定选择合适的焊丝、钨极、焊接工艺参数及纯度符合要求的保护气体，能使焊缝根部得到良好的融合，当进行射线探伤时，合格率明显高。1.2 效率高：同一焊工采纳氩电联焊工艺和手工电弧焊工艺焊接同样的焊口，氩电联焊工艺的焊接效率是手工电弧焊的 2～4 倍，是氩弧焊的 1～2 倍， 明显缩短工期。2.3 成本低：经综合测定，发现氩电联焊比手工电弧焊可以降低施工综合成本 10～20％，比氩弧焊可以降低施工综合成本 5～15％，而且焊口成型好,返修率低，降低了综合成本。2．适用范围本 工 法 主 要 适 用 于 焊 接 质 量 高 的 薄 壁 不 锈 钢 工 业 、 锅 炉 管 道 安 装 ， 焊 接 管 径DN100mm~DN230mm，管壁厚 3~6mm。3. 工艺原理氩电联焊氩是采纳氩弧焊焊接焊缝底部，再用电弧焊盖面的焊接方法，焊接时首先对管材环向对接焊缝定出各焊接区角度及位置，再确定各区参数：如预热温度、焊接温度、电流、焊接脉冲、氩气流量等，它综合了两种焊接方式的优点，更能保证工程质量。 4. 工艺流程及操作要点4.1 工艺流程施工准备→管道下料→坡口加工→坡口内外表面清理→焊条烘干→直流电焊机调整电流→焊接组对→定位点焊→底部焊接→盖面焊接→外观检查→探伤4.2 操作要点4.2.1 施工准备：1）严格控制材料采购，按规定进行材质化验、机械性能复验,做好焊接工艺评定和等级焊工培训、技术交底等。2）焊条烘干：本工艺使用不锈钢碱性焊条，其烘干温度为 350--380℃，烘干时间 1--2 小时，烘干后的焊条放置在 110--150℃的保温箱内，现场使用的焊条存放于保温桶内。3）工艺参数选择：① 预热温度的控制：一般预热温度控制在 180-200℃，预热时间 1 - 3 分钟。 ②焊接轨道倾角：当倾角太小时，较易出现桥接，而倾...
