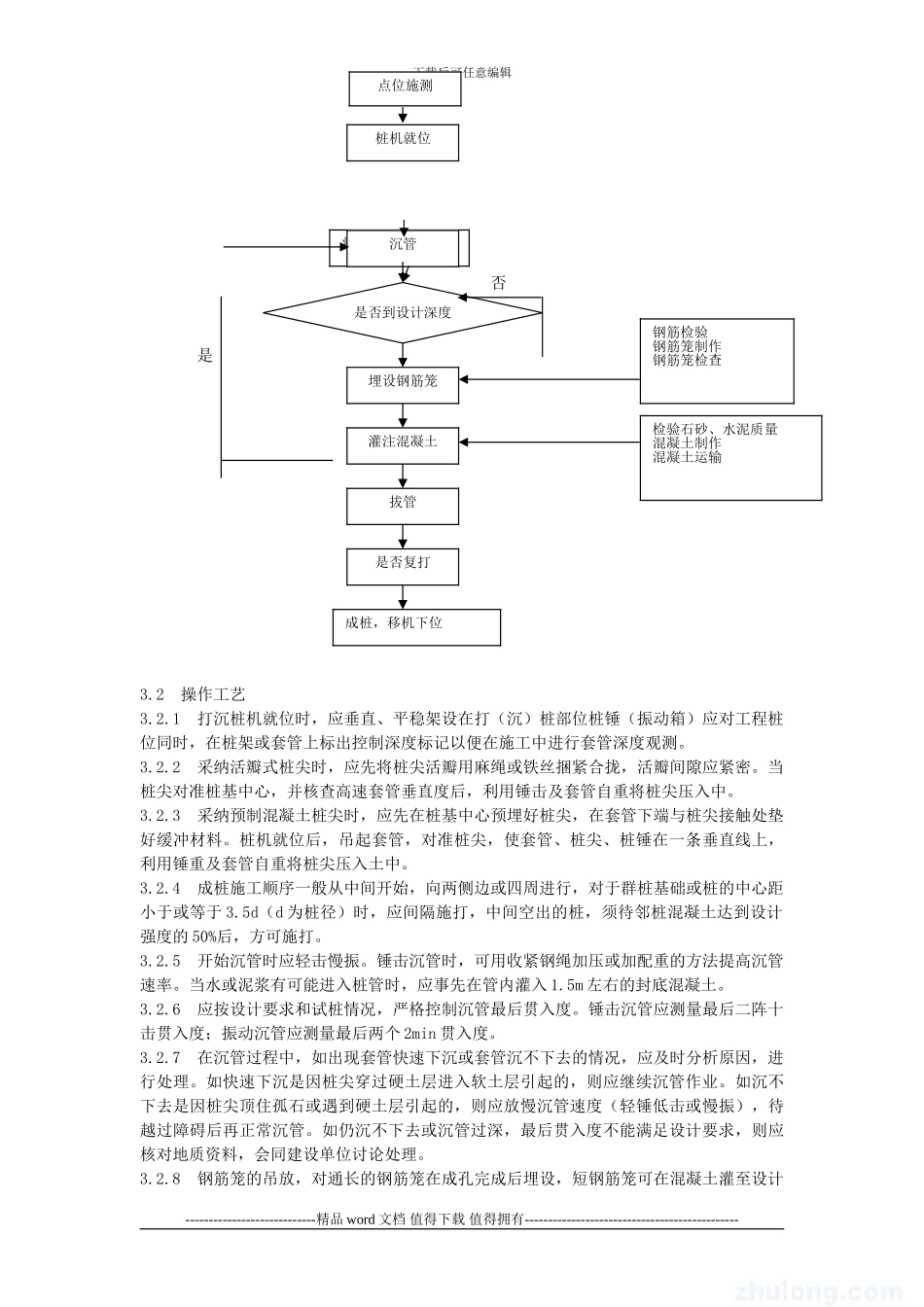

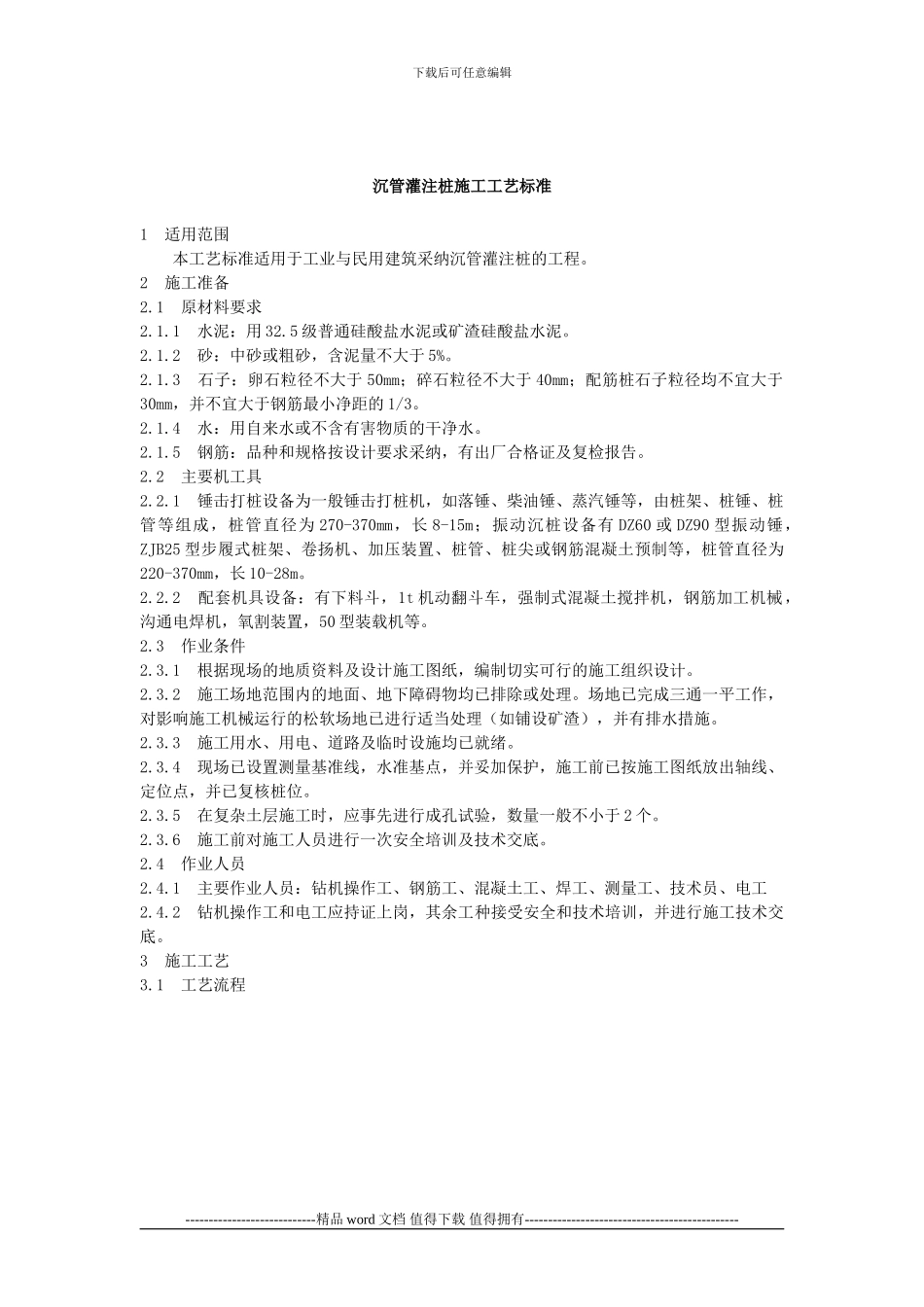

下载后可任意编辑沉管灌注桩施工工艺标准1 适用范围 本工艺标准适用于工业与民用建筑采纳沉管灌注桩的工程。2 施工准备2.1 原材料要求2.1.1 水泥：用 32.5 级普通硅酸盐水泥或矿渣硅酸盐水泥。2.1.2 砂：中砂或粗砂，含泥量不大于 5%。2.1.3 石子：卵石粒径不大于 50mm；碎石粒径不大于 40mm；配筋桩石子粒径均不宜大于30mm，并不宜大于钢筋最小净距的 1/3。2.1.4 水：用自来水或不含有害物质的干净水。2.1.5 钢筋：品种和规格按设计要求采纳，有出厂合格证及复检报告。2.2 主要机工具2.2.1 锤击打桩设备为一般锤击打桩机，如落锤、柴油锤、蒸汽锤等，由桩架、桩锤、桩管等组成，桩管直径为 270-370mm，长 8-15m；振动沉桩设备有 DZ60 或 DZ90 型振动锤，ZJB25 型步履式桩架、卷扬机、加压装置、桩管、桩尖或钢筋混凝土预制等，桩管直径为220-370mm，长 10-28m。2.2.2 配套机具设备：有下料斗，1t 机动翻斗车，强制式混凝土搅拌机，钢筋加工机械，沟通电焊机，氧割装置，50 型装载机等。2.3 作业条件2.3.1 根据现场的地质资料及设计施工图纸，编制切实可行的施工组织设计。2.3.2 施工场地范围内的地面、地下障碍物均已排除或处理。场地已完成三通一平工作，对影响施工机械运行的松软场地已进行适当处理（如铺设矿渣），并有排水措施。2.3.3 施工用水、用电、道路及临时设施均已就绪。2.3.4 现场已设置测量基准线，水准基点，并妥加保护，施工前已按施工图纸放出轴线、定位点，并已复核桩位。2.3.5 在复杂土层施工时，应事先进行成孔试验，数量一般不小于 2 个。2.3.6 施工前对施工人员进行一次安全培训及技术交底。2.4 作业人员2.4.1 主要作业人员：钻机操作工、钢筋工、混凝土工、焊工、测量工、技术员、电工2.4.2 钻机操作工和电工应持证上岗，其余工种接受安全和技术培训，并进行施工技术交底。3 施工工艺3.1 工艺流程----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑 否 是 3.2 操作工艺3.2.1 打沉桩机就位时，应垂直、平稳架设在打（沉）桩部位桩锤（振动箱）应对工程桩位同时，在桩架或套管上标出控制深度标记以便在施工中进行套管深度观测。3.2.2 采纳活瓣式桩尖时，应先将桩尖活瓣用麻绳或铁丝捆紧合拢，活瓣间隙应紧密。当桩尖对准桩基中心，并核查高速套管垂直度后，利用锤击及套管自重将桩尖压入中...
