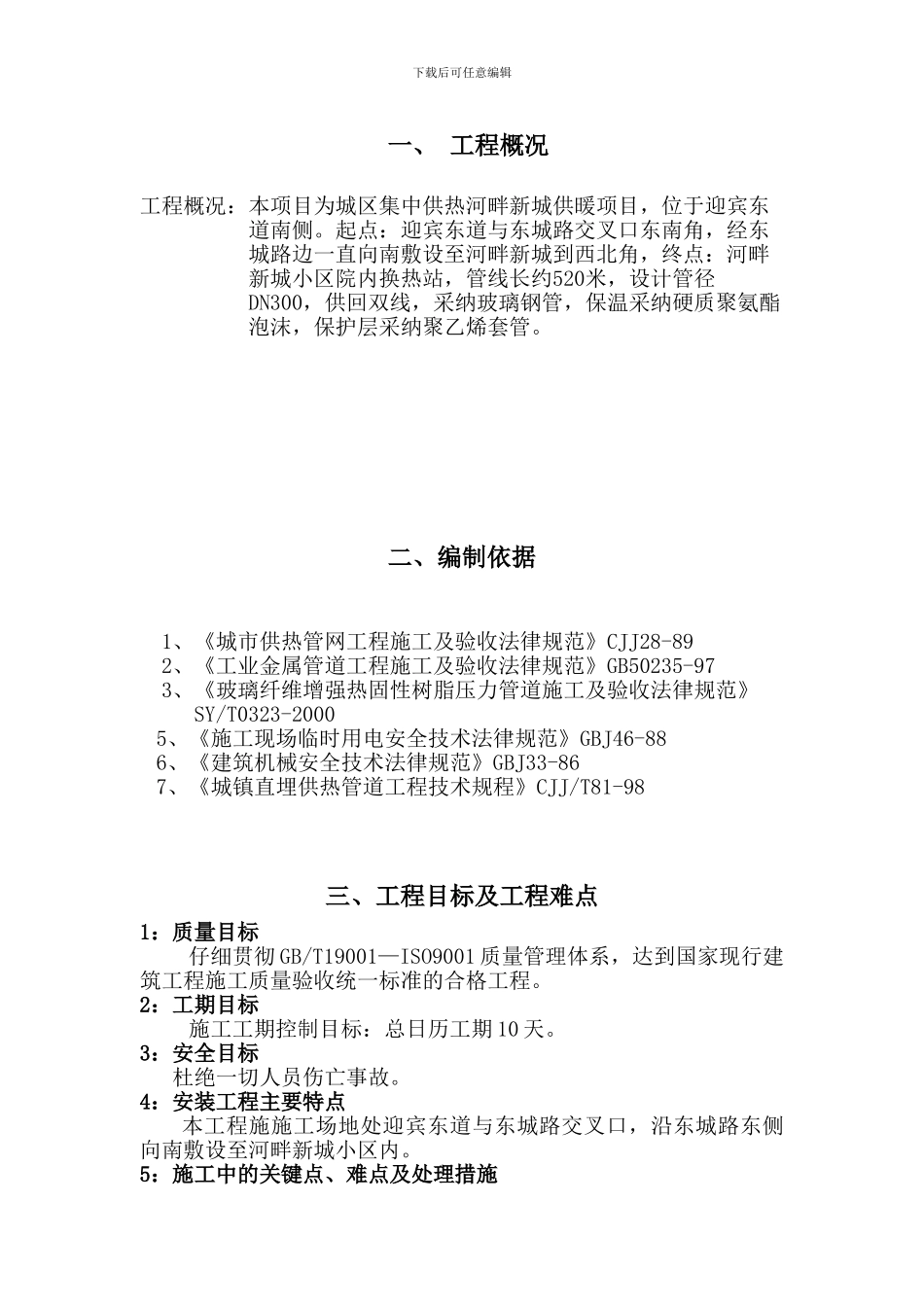

下载后可任意编辑 一、 工程概况 工程概况：本项目为城区集中供热河畔新城供暖项目，位于迎宾东道南侧。起点：迎宾东道与东城路交叉口东南角，经东城路边一直向南敷设至河畔新城到西北角，终点：河畔新城小区院内换热站，管线长约520米，设计管径DN300，供回双线，采纳玻璃钢管，保温采纳硬质聚氨酯泡沫，保护层采纳聚乙烯套管。二、编制依据 1、《城市供热管网工程施工及验收法律规范》CJJ28-89 2、《工业金属管道工程施工及验收法律规范》GB50235-97 3、《玻璃纤维增强热固性树脂压力管道施工及验收法律规范》SY/T0323-20005、《施工现场临时用电安全技术法律规范》GBJ46-886、《建筑机械安全技术法律规范》GBJ33-867、《城镇直埋供热管道工程技术规程》CJJ/T81-98三、工程目标及工程难点1：质量目标仔细贯彻 GB/T19001—ISO9001 质量管理体系，达到国家现行建筑工程施工质量验收统一标准的合格工程。2：工期目标施工工期控制目标：总日历工期 10 天。3：安全目标杜绝一切人员伤亡事故。4：安装工程主要特点本工程施施工场地处迎宾东道与东城路交叉口，沿东城路东侧向南敷设至河畔新城小区内。 5：施工中的关键点、难点及处理措施下载后可任意编辑关键点主要有管道组对、缠绕、焊接、防腐保温、水压试验等。施工中的难点主要是途中经过施工施工场地临时污水坑、简易房。处理措施严格根据相关规定与相关部门审批条件安全施工，对当地设施及管道敷设做好妥善处理。四、主要施工方法4.1 施工顺序4.2 施工工艺和方法4.2.1 管沟开挖（1）测量1） 找到当地准确的永久性标志点，尽量选择永久性建筑物。2） 沿着管线的方向定出管道中心，并与当地固定建筑物相连。3）地下原有管道或构筑物的深度、走向，要设置特别标记示众。4）确定堆土、堆料、运料、下管的区间或位置。（2）放线1）测定管道中心线，在管线的起点、终点，做出明显的标志。2）根据设计坡度计算挖槽深度、放出上开口挖槽线。3）测定雨水井等附属构筑物的位置。 （3）揭砖 根据放出的沟槽线，将沟槽线范围内的公路砖揭起，并放在指定位置，以便恢复道路时使用。（4）挖沟1） 挖沟时采纳机械挖土，根据设计的深度、宽度由育华道由东向西方向挖掘。2） 挖掘时，由人工对沟底进行整平，并派专人对沟的质量进行监督，达到沟直底平的要求。3） 沟底实际标高与设计标高误差控制在±10cm 以内。材料验收开挖管沟埋 地管 道下 管图纸设计管 道运 输预 制回填竣工验收道...
