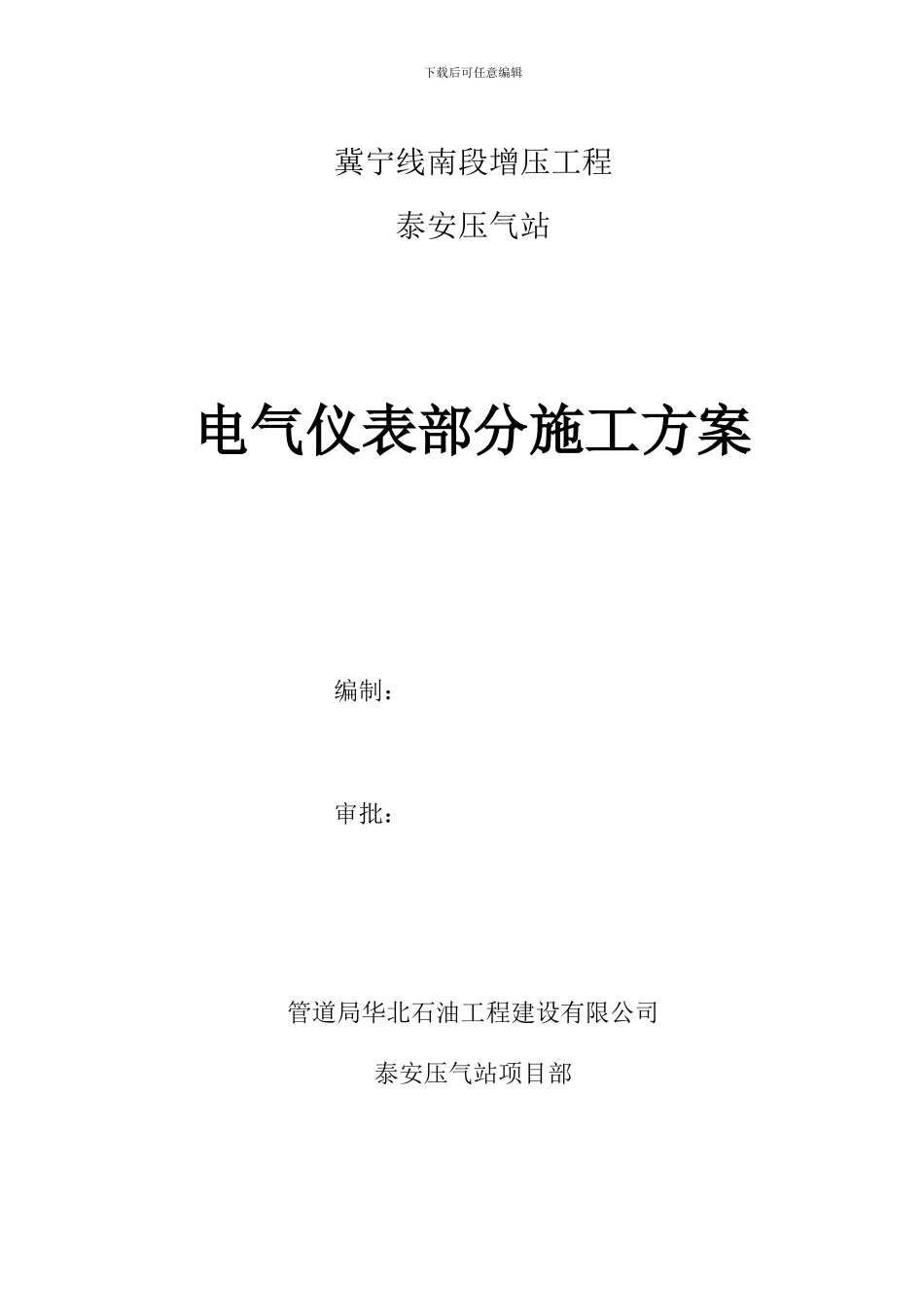

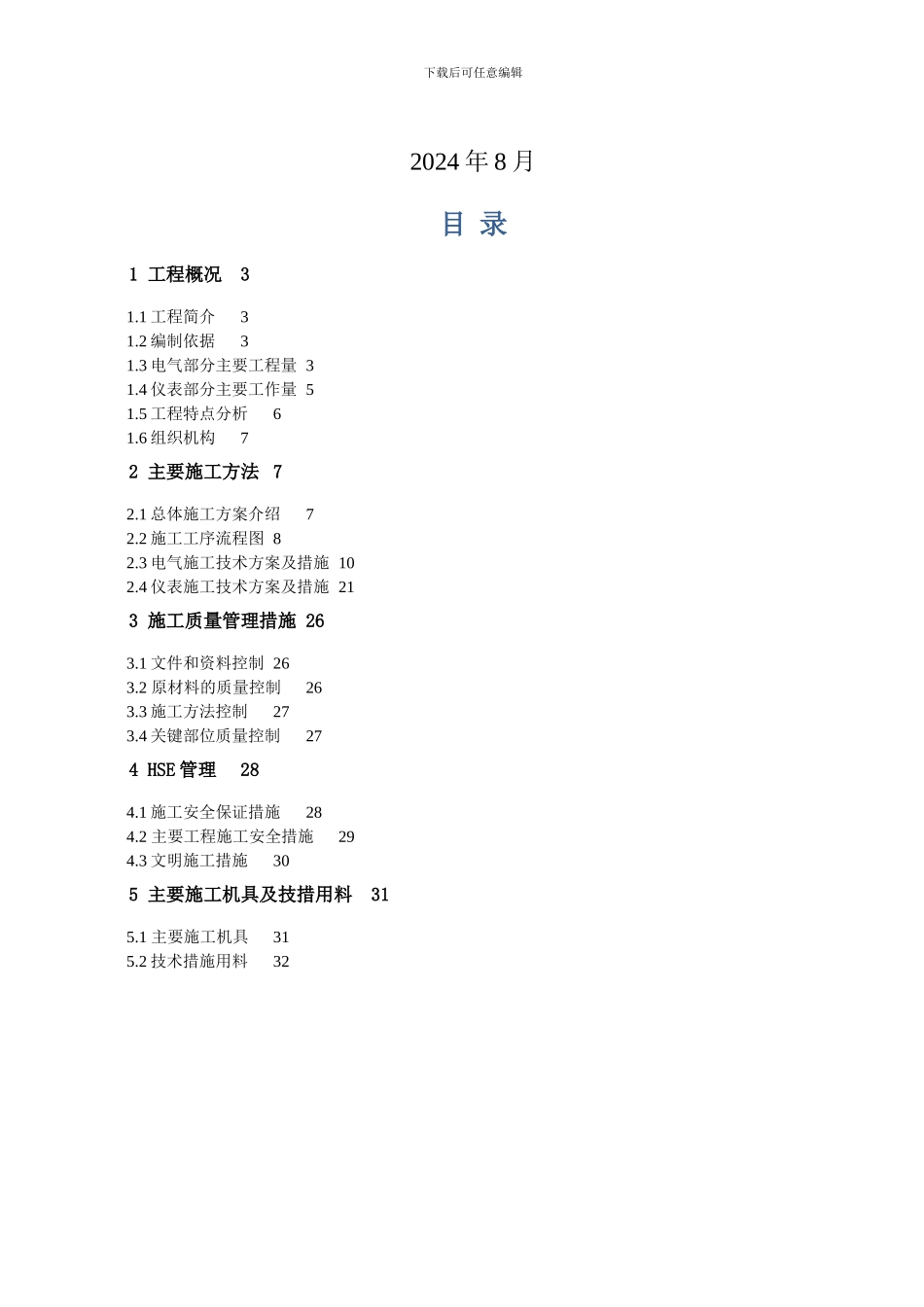

下载后可任意编辑 精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑冀宁线南段增压工程泰安压气站电气仪表部分施工方案编制：审批：管道局华北石油工程建设有限公司泰安压气站项目部下载后可任意编辑2024 年 8 月目 录1 工程概况31.1 工程简介31.2 编制依据31.3 电气部分主要工程量 31.4 仪表部分主要工作量 51.5 工程特点分析61.6 组织机构72 主要施工方法 72.1 总体施工方案介绍72.2 施工工序流程图 82.3 电气施工技术方案及措施 102.4 仪表施工技术方案及措施 213 施工质量管理措施 263.1 文件和资料控制 263.2 原材料的质量控制263.3 施工方法控制273.4 关键部位质量控制274 HSE 管理284.1 施工安全保证措施284.2 主要工程施工安全措施294.3 文明施工措施305 主要施工机具及技措用料315.1 主要施工机具315.2 技术措施用料32下载后可任意编辑1 工程概况1.1 工程简介泰安压气站是冀宁管道南段增压工程的一部分，本压气站工程电气部分内容主要包括：110kV 变电站，防雷接地系统，站外 10KV 线路改造、站内 UPS 及机组 UPS、交直流系统，低压配电设备、机组隔离变压器、中压变频器、MCC、所有动力配电箱（包括压缩机厂房防爆照明配电箱）及高杆灯等。本压气站自控专业施工内容主要包括工艺参数的现场检测仪表、调节控制设备/系统、流量计量系统、压缩机组随机自控系统、撬体自控系统等安装，但具体撬装设备随机仪表工作量及工作内容应是现场设备到场情况和业主要求而新增。1.2 编制依据《自动化仪表工程施工及验收法律规范》 GB50093-2024《石油天然气工程可燃气体检测报警系统安全技术法律规范》 SY6503-2024 《电气装置安装工程接地装置施工及验收法律规范》 GB50169-2024《电气装置安装工程电缆线路施工及验收法律规范》 GB50168-2024《电气装置安装工程电气设备交接试验标准》 GB50150-2024《电气装置安装工程低压电气施工及验收法律规范》 GB50254-96《建筑电气工程施工质量验收法律规范》 GB50303-2024《电气装置安装工程盘、柜及二次回路接线施工及验收法律规范》 GB50168-2024 《电气装置安装工程母线装置施工及验收法律规范》 GBJ-149-90《电气装置安装工程电力变压器油浸电抗器互感器施工及验收法律规范》GBJ148-90《电气装置安装工程电气设备交接试验标准》 GB50150-2024《石油天然气建设工程施工质量验收法律规范》电气工...
