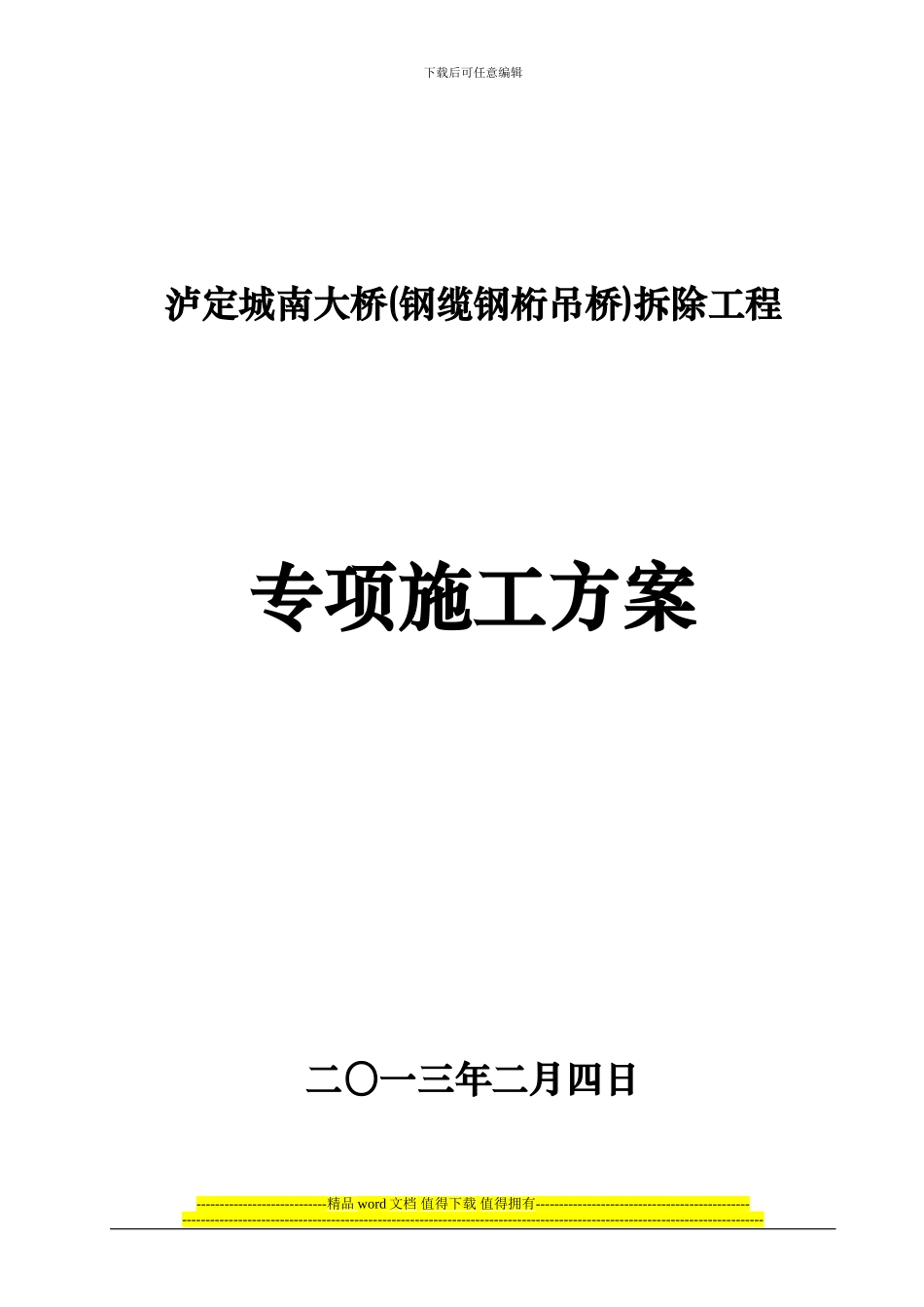

下载后可任意编辑泸定城南大桥(钢缆钢桁吊桥)拆除工程专项施工方案二〇一三年二月四日----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑第一章 编制说明一、本桥拆除方案编制依据1 施工招标文件；2 泸定城南大桥施工设计图；3 我公司拆桥专项施工方案；4 公路桥涵施工技术法律规范；5 公路桥涵设计技术法律规范；（1）《公路工程技术标准》JTG B01-2024；（2）《公路桥涵设计通用法律规范》JTG D60-2024；（3）《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》JTG D62-2024；（4）《公路桥涵地基与基础设计法律规范》JTJ024-85；（5）《公路工程抗震设计法律规范》JTJ004-89；（6）《公路桥涵施工技术法律规范》JTJ041-2000；二、编制说明：本方案编制经我公司技术部门讨论通过，在报经监理工程师和业主组织专家审查通过后，方能予以实施；第二章 老桥概况第一节 老桥概况泸定县城南大桥位于泸定县城的南边，泸定桥下 游红军纪念碑处，是连接新老城区的主要通道。该桥位于泸定城南，铁索桥下游红军纪念碑处，邻街道，全长约 280m，桥净宽 5.0 米，行车道 5.0m+2*2.0 米人行道，桥型----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑为钢缆钢桁吊桥，由索塔、桥基、桁架、悬吊系统、两岸引道(城区岸、沙坝岸)、主索、桥面系 7 部份组成，桥梁 设计为钢缆钢桁架吊桥，桥梁全长280 m，其中沙坝 岸引道为浆砌挡墙，柏秧林岸引桥设 3 X11m 现浇梁式桥。主跨计算跨径 150.000 m，主缆垂度 15.842 m，桥梁净宽 4.540 m，吊杆和人行道总宽 1.500 m， 桁架上拱度 1.200 m。设计荷载等级为：汽-10 重 车，人群 3.5 kN/m2，风荷载 0.8 kN/m2。泸定县城南大桥于1992 年建成通车，设计使用年限为 20 年。 因工程建设需要，需将老桥拆除。城南大桥总体布置情况见图 1。----------------------------精品 word 文档 值得下载 值得拥有--------------------------------...
