浆砌片石护面墙施工方案VIP免费

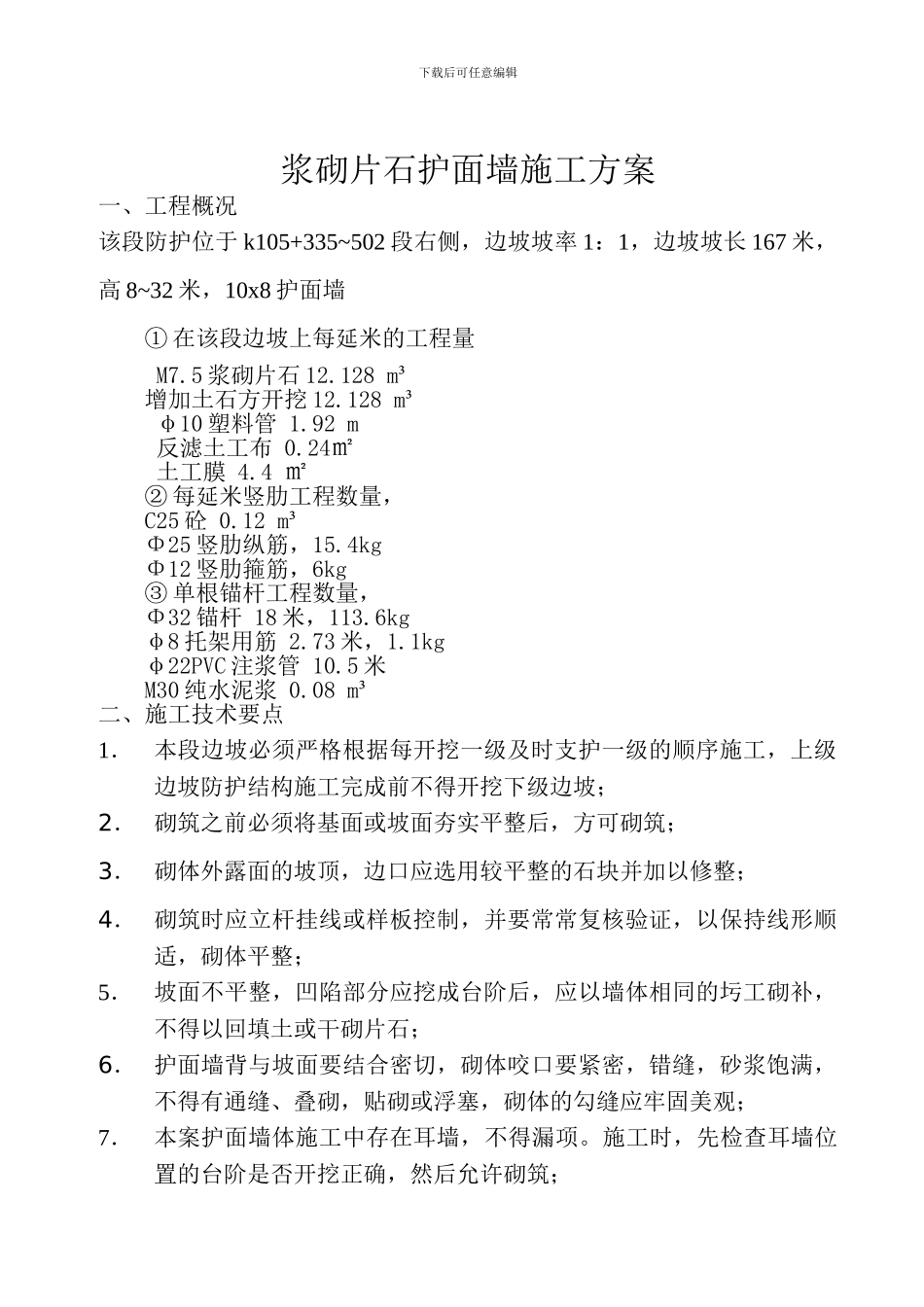

浆砌片石护面墙施工方案_第1页
1/12
浆砌片石护面墙施工方案_第2页
2/12
浆砌片石护面墙施工方案_第3页
3/12
下载后可任意编辑浆砌片石护面墙施工方案一、工程概况该段防护位于 k105+335~502 段右侧,边坡坡率 1:1,边坡坡长 167 米,高 8~32 米,10x8 护面墙① 在该段边坡上每延米的工程量 M7.5 浆砌片石 12.128 m³增加土石方开挖 12.128 m³φ10 塑料管 1.92 m 反滤土工布 0.24㎡土工膜 4.4 ㎡② 每延米竖肋工程数量,C25 砼 0.12 m³Φ25 竖肋纵筋,15.4kgΦ12 竖肋箍筋,6kg③ 单根锚杆工程数量,Φ32 锚杆 18 米,113.6kgφ8 托架用筋 2.73 米,1.1kgφ22PVC 注浆管 10.5 米M30 纯水泥浆 0.08 m³二、施工技术要点1.本段边坡必须严格根据每开挖一级及时支护一级的顺序施工,上级边坡防护结构施工完成前不得开挖下级边坡;2. 砌筑之前必须将基面或坡面夯实平整后,方可砌筑;3. 砌体外露面的坡顶,边口应选用较平整的石块并加以修整;4. 砌筑时应立杆挂线或样板控制,并要常常复核验证,以保持线形顺适,砌体平整;5.坡面不平整,凹陷部分应挖成台阶后,应以墙体相同的圬工砌补,不得以回填土或干砌片石;6. 护面墙背与坡面要结合密切,砌体咬口要紧密,错缝,砂浆饱满,不得有通缝、叠砌,贴砌或浮塞,砌体的勾缝应牢固美观;7.本案护面墙体施工中存在耳墙,不得漏项。施工时,先检查耳墙位置的台阶是否开挖正确,然后允许砌筑;下载后可任意编辑8. 伸缩缝、沉降缝在砌筑要控制上下贯穿,不要做假缝。其泄水孔、耳墙,反滤层应与墙体同步进行。9.护面墙每 10 米长为一段,两端设置沉降缝,缝宽 2cm,内填沥青防水材料;10. 锚杆钻孔施工采纳旋转型钻机进行钻孔,严禁使用有水方式成孔。锚杆插入方向与水平面呈 20 度,沿杆体每隔 1.5m 设置一组钢筋托架(形式见图 1),确保锚杆保护层厚度不小于 25mm; 图 111. 锚杆长度 8.6 米,采纳双锚杆体系,锚杆间采纳双面焊接;12. 施工过程中注重边坡清理,锚杆埋设前需清孔,锚杆灌浆采纳 M30纯水泥浆,水灰比 1:0.4,选用 P.O42.5 硅酸盐水泥,采纳一次性自孔底注浆方式进行,注浆压力 1MPa 左右,孔口冒浆约 10~15 秒即可停止注浆;13. 待孔内水泥浆强度达到 70%以上时方可进行扎网,现浇钢筋砼框格,锚杆端部弯曲与横向联合骨架间逐点绑扎;14. 施工时自边坡底部向上按顺序施工,施工用脚手架应提前做好,必要时需采纳 C20 砼浇注维修踏步;下载后可任意编辑15. 要提前下好各类钢筋材料,交准备好相应模板,...
