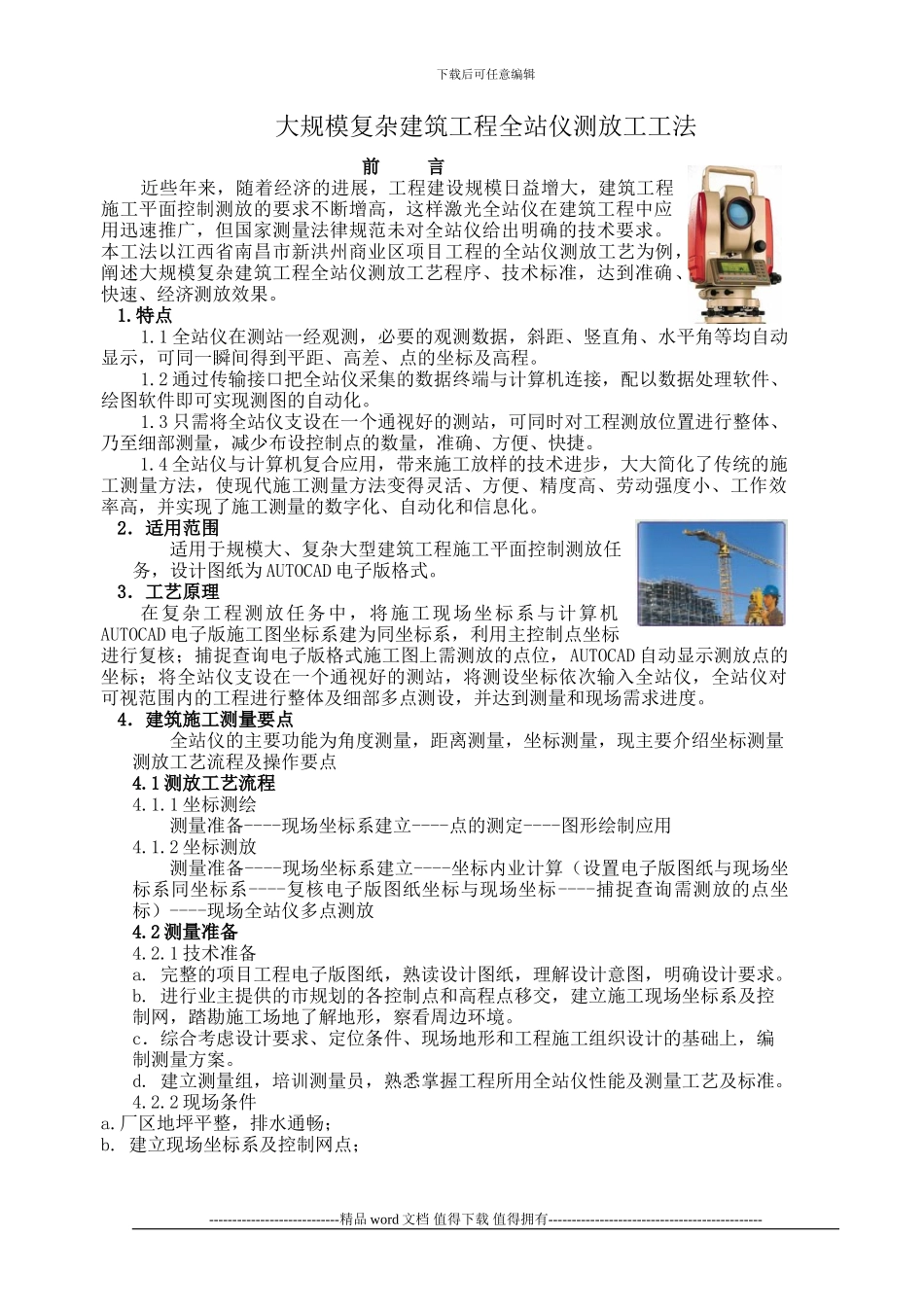

下载后可任意编辑大规模复杂建筑工程全站仪测放工工法前 言近些年来,随着经济的进展,工程建设规模日益增大,建筑工程施工平面控制测放的要求不断增高,这样激光全站仪在建筑工程中应用迅速推广,但国家测量法律规范未对全站仪给出明确的技术要求。本工法以江西省南昌市新洪州商业区项目工程的全站仪测放工艺为例,阐述大规模复杂建筑工程全站仪测放工艺程序、技术标准,达到准确、快速、经济测放效果。1.特点1.1 全站仪在测站一经观测,必要的观测数据,斜距、竖直角、水平角等均自动显示,可同一瞬间得到平距、高差、点的坐标及高程。1.2 通过传输接口把全站仪采集的数据终端与计算机连接,配以数据处理软件、绘图软件即可实现测图的自动化。1.3 只需将全站仪支设在一个通视好的测站,可同时对工程测放位置进行整体、乃至细部测量,减少布设控制点的数量,准确、方便、快捷。1.4 全站仪与计算机复合应用,带来施工放样的技术进步,大大简化了传统的施工测量方法,使现代施工测量方法变得灵活、方便、精度高、劳动强度小、工作效率高,并实现了施工测量的数字化、自动化和信息化。2.适用范围适用于规模大、复杂大型建筑工程施工平面控制测放任务,设计图纸为 AUTOCAD 电子版格式。3.工艺原理在复杂工程测放任务中,将施工现场坐标系与计算机AUTOCAD 电子版施工图坐标系建为同坐标系,利用主控制点坐标进行复核;捕捉查询电子版格式施工图上需测放的点位,AUTOCAD 自动显示测放点的坐标;将全站仪支设在一个通视好的测站,将测设坐标依次输入全站仪,全站仪对可视范围内的工程进行整体及细部多点测设,并达到测量和现场需求进度。4.建筑施工测量要点全站仪的主要功能为角度测量,距离测量,坐标测量,现主要介绍坐标测量测放工艺流程及操作要点4.1 测放工艺流程4.1.1 坐标测绘测量准备----现场坐标系建立----点的测定----图形绘制应用4.1.2 坐标测放测量准备----现场坐标系建立----坐标内业计算(设置电子版图纸与现场坐标系同坐标系----复核电子版图纸坐标与现场坐标----捕捉查询需测放的点坐标)----现场全站仪多点测放4.2 测量准备4.2.1 技术准备a. 完整的项目工程电子版图纸,熟读设计图纸,理解设计意图,明确设计要求。b. 进行业主提供的市规划的各控制点和高程点移交,建立施工现场坐标系及控制网,踏勘施工场地了解地形,察看周边环境。c.综合考虑设计要求、定位条件、现场地形和工程施工组织设计的基础上,编制测量...
