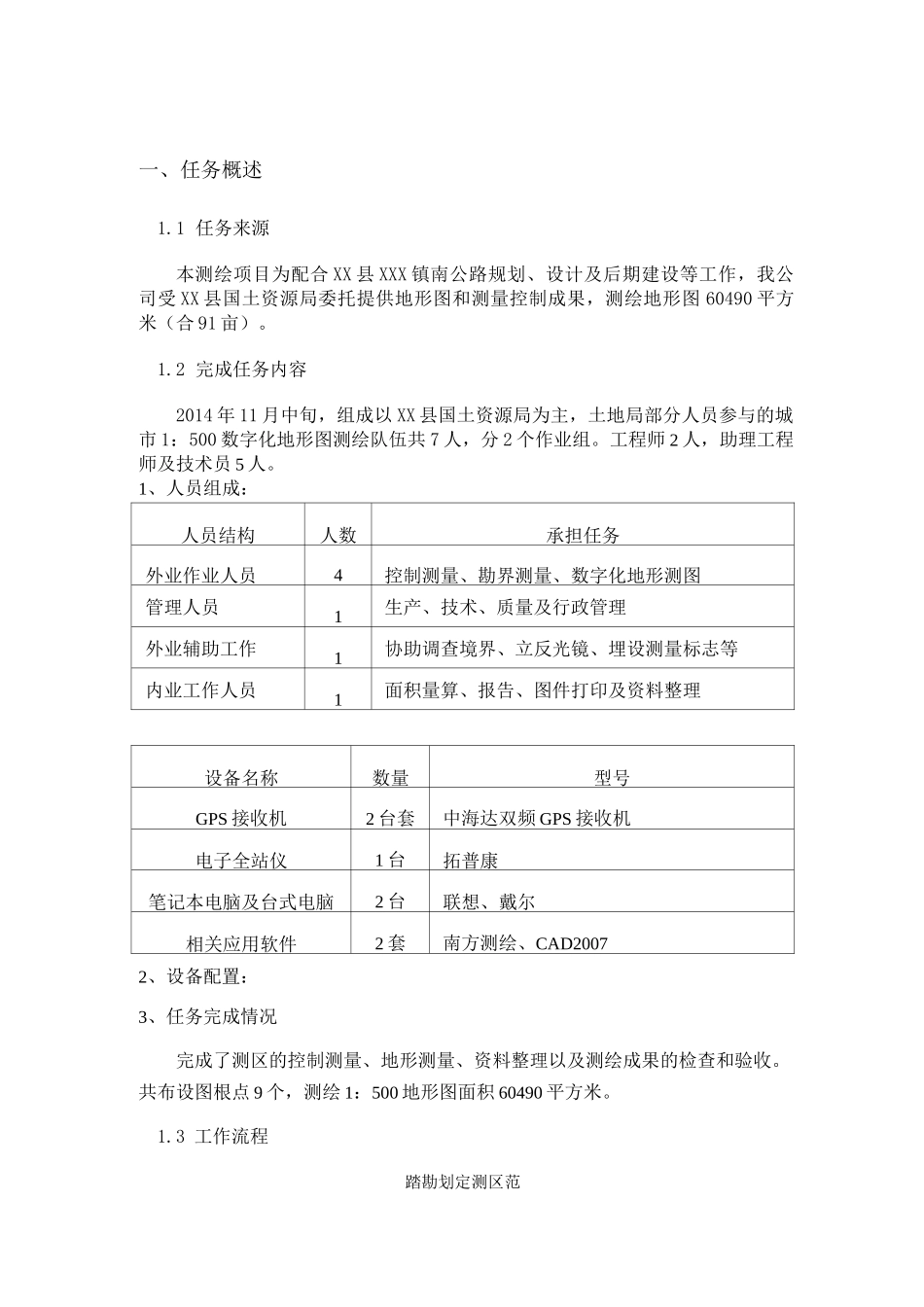

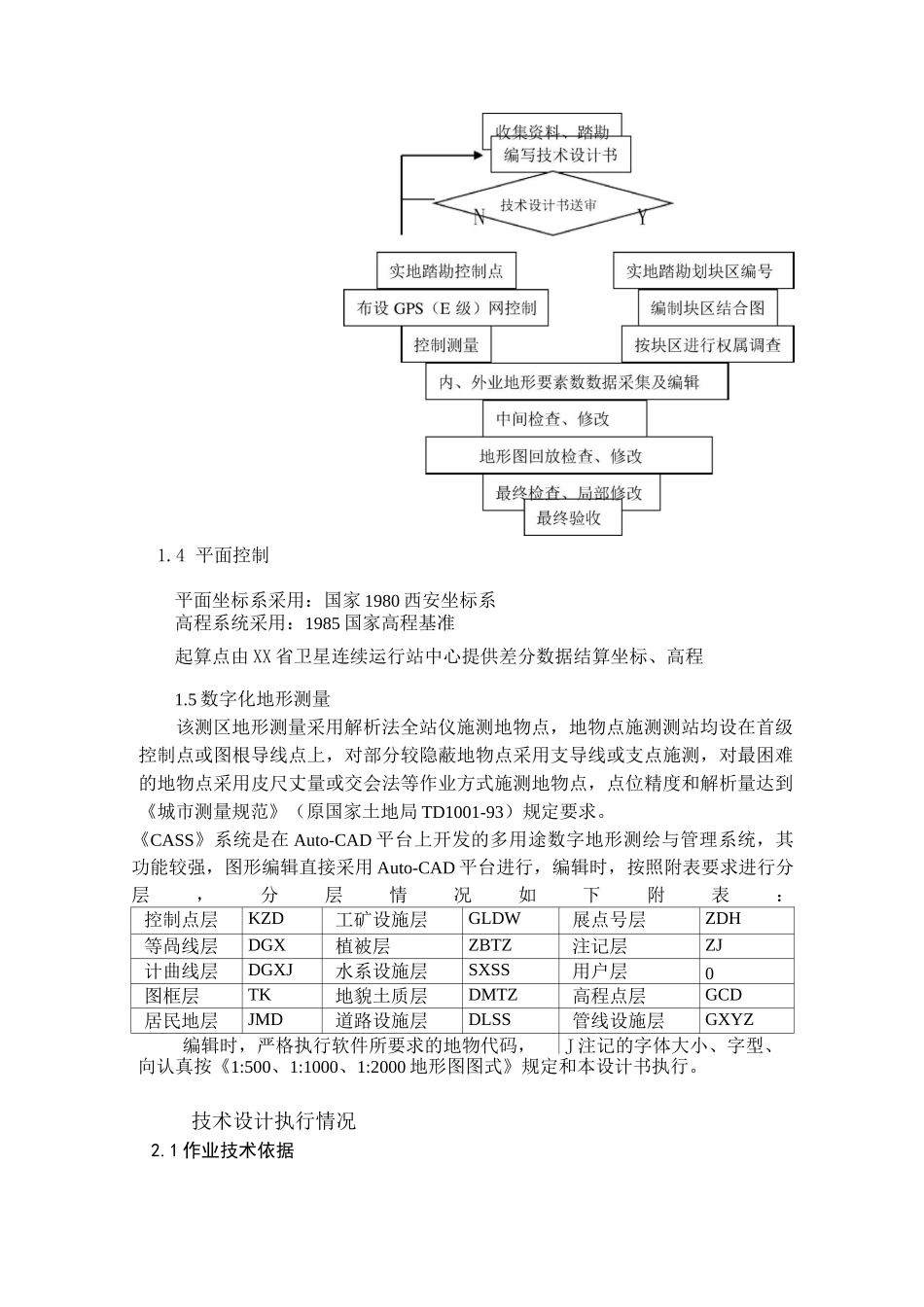

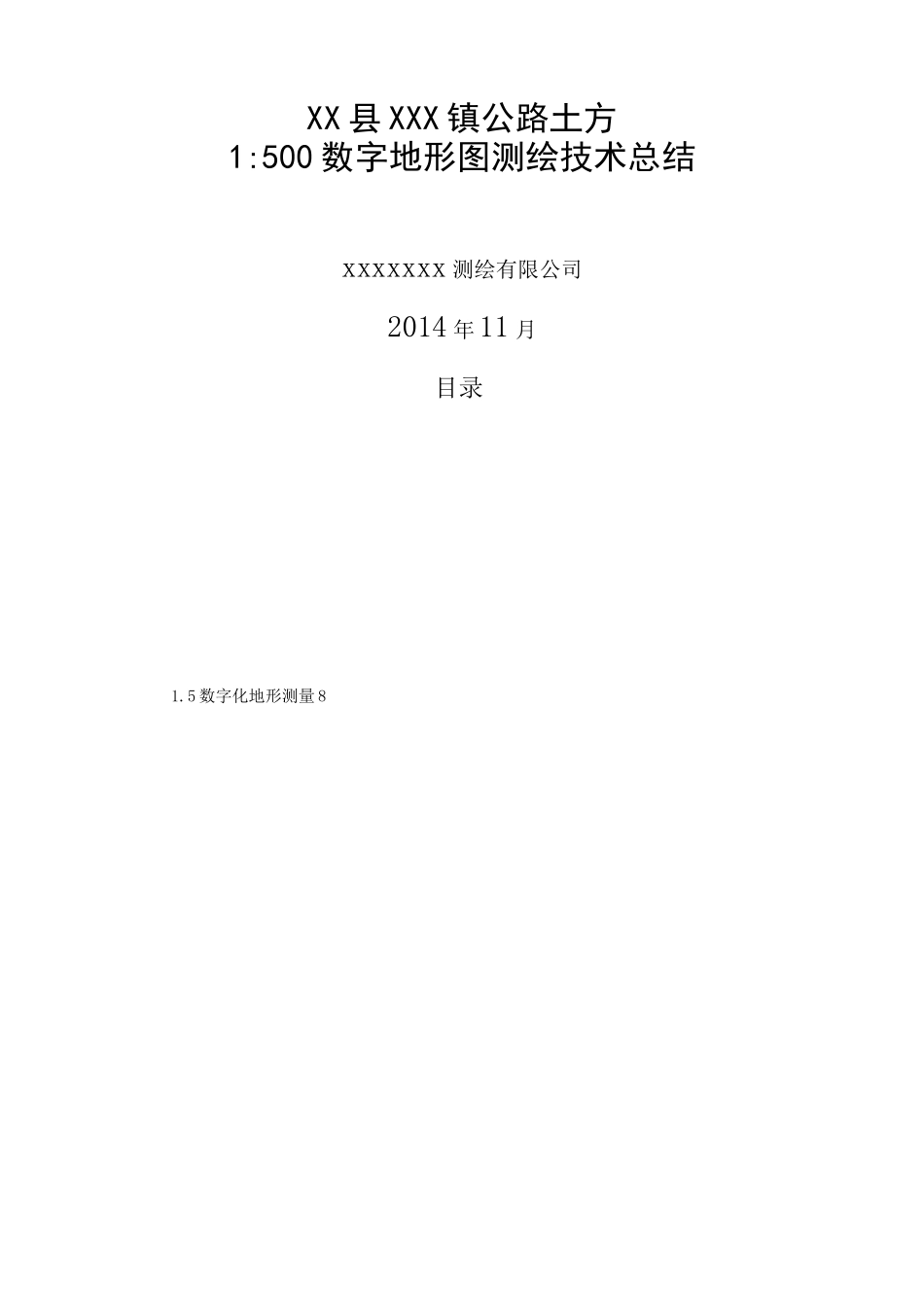

XX 县 XXX 镇公路土方1:500 数字地形图测绘技术总结xxxxxxx 测绘有限公司2014 年11 月目录1.5 数字化地形测量 8一、任务概述1.1 任务来源本测绘项目为配合 XX 县 XXX 镇南公路规划、设计及后期建设等工作,我公司受 XX 县国土资源局委托提供地形图和测量控制成果,测绘地形图 60490 平方米(合 91 亩)。1.2 完成任务内容2014 年 11 月中旬,组成以 XX 县国土资源局为主,土地局部分人员参与的城市 1:500 数字化地形图测绘队伍共 7 人,分 2 个作业组。工程师 2 人,助理工程师及技术员 5 人。1、人员组成:人员结构人数承担任务外业作业人员4控制测量、勘界测量、数字化地形测图管理人员1生产、技术、质量及行政管理外业辅助工作1协助调查境界、立反光镜、埋设测量标志等内业工作人员1面积量算、报告、图件打印及资料整理设备名称数量型号GPS 接收机2 台套中海达双频 GPS 接收机电子全站仪1 台拓普康笔记本电脑及台式电脑2 台联想、戴尔相关应用软件2 套南方测绘、CAD20072、设备配置:3、任务完成情况完成了测区的控制测量、地形测量、资料整理以及测绘成果的检查和验收。共布设图根点 9 个,测绘 1:500 地形图面积 60490 平方米。1.3 工作流程踏勘划定测区范1.4 平面控制平面坐标系采用:国家 1980 西安坐标系高程系统采用:1985 国家高程基准起算点由 XX 省卫星连续运行站中心提供差分数据结算坐标、高程1.5 数字化地形测量该测区地形测量采用解析法全站仪施测地物点,地物点施测测站均设在首级控制点或图根导线点上,对部分较隐蔽地物点采用支导线或支点施测,对最困难的地物点采用皮尺丈量或交会法等作业方式施测地物点,点位精度和解析量达到《城市测量规范》(原国家土地局 TD1001-93)规定要求。《CASS》系统是在 Auto-CAD 平台上开发的多用途数字地形测绘与管理系统,其功能较强,图形编辑直接采用 Auto-CAD 平台进行,编辑时,按照附表要求进行分层,分层情况如下附表:控制点层KZD工矿设施层GLDW展点号层ZDH等咼线层DGX植被层ZBTZ注记层ZJ计曲线层DGXJ水系设施层SXSS用户层0图框层TK地貌土质层DMTZ高程点层GCD居民地层JMD道路设施层DLSS管线设施层GXYZ编辑时,严格执行软件所要求的地物代码,J 注记的字体大小、字型、向认真按《1:500、1:1000、1:2000 地形图图式》规定和本设计书执行。技术设计执行情况2.1 作业技术依据(1) 《全球定位系统(GPS)测量规范》(GB/T...
