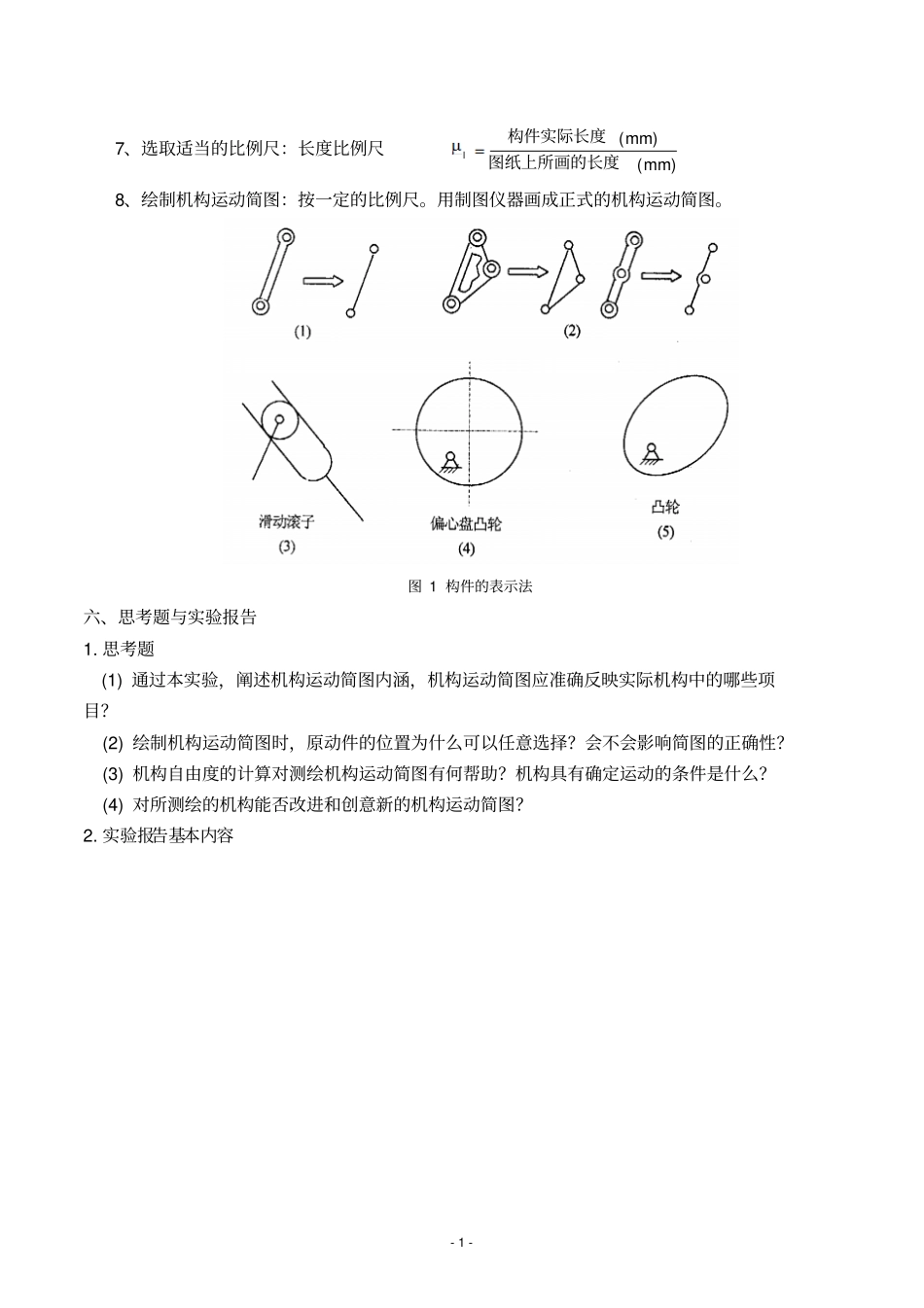

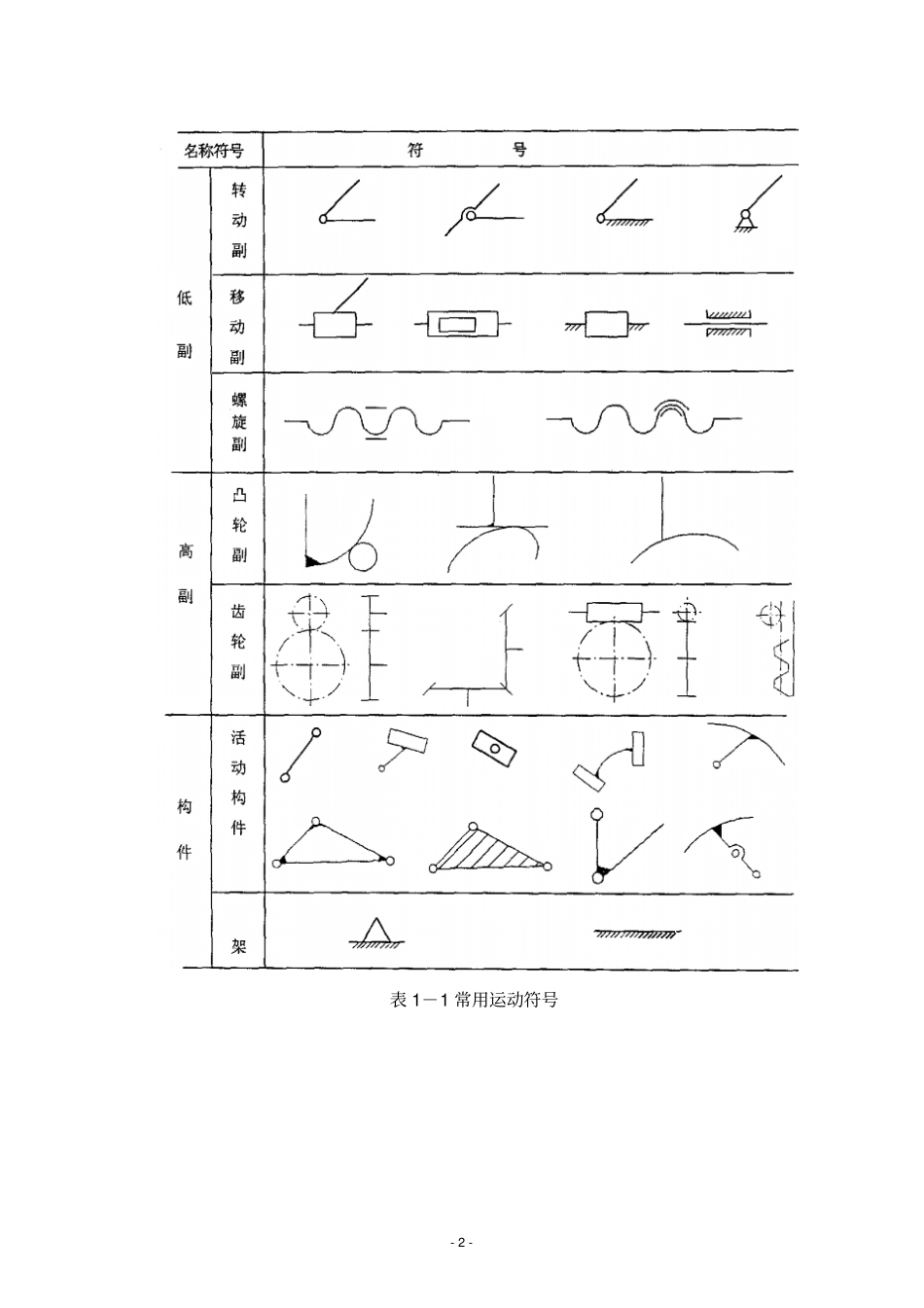

《机械设计基础》实验指导书实验一机构运动简图的测绘与分析一、实验目的1．熟悉并掌握机构运动简图绘制的原理和方法，学会根据实际机械和模型绘制机构运动简图的技能；2．加深和巩固机构自由度的计算方法，并检验机构是否具有确定运动；3． 加深对平面机构结构分析的了解。二、实验内容及要求1．以指定的 3～5 种机构模型或机器为研究对象，进行机构运动简图的绘制；2．分析所画各机构的构件数、运动副类型和数目，计算机构的自由度，并验证它们是否具有确定的运动；3．进行机构的结构分析。三、实验设备和工具1．各种机器实物和模型；2．学生自备铅笔、直尺、圆规、橡皮、草稿纸等；四、 实验原理机器和机构都是由若干构件及运动副组合而成。而机构的运动是由原动件的运动规律、联接各构件的运动副类型和机构的运动尺寸（即各运动副间相对位置尺寸）来决定的。因此，在绘制机构运动简图时，可以撇开构件的形状和运动副的具体构造，而用一些简单的线条来代替构件。构件的表示法见图1。用规定的符号代表运动副，并按一定的比例尺表示运动副的相对位置，以此表明机构的运动特征。常用运动符号示例见表1－1。五、 实验步骤1、确定组成机构的构件数：缓慢转动机器，沿着运动传递的线路仔细看清各构件间的相对运动 (有些相互连接构件间的相对运动非常微小)，从而确定组成机构的构件数目。2、确定运动副的类型：根据相互连接的两构件间的接触情况及相对运动特点，确定各个运动副的类型。3、选定视图平面：一般选择与多数构件运动平面平行的平面为视图平面。4、绘制机构示意图的草图：凭目测在草稿纸上徒手按规定的运动副代表符号，从原动件开始，按各构件的连接次序， 用简单的线条代表构件， 逐步画出机构示意图的草图。 用数字 1、2、3⋯⋯ 分别标准各构件，用字母A、B、C⋯⋯ 分别标准各运动副。5、计算机构的自由度数，并将计算结果与实际机构的自由度相对照，观察二者是否相符。机构自由度的计算公式： F=3n-2PL-PH,(式中： n 为活动构件的数目； PL 为低副的数目； PH 为高副的数目 ) 6、测量机构运动尺寸：对转动副测量回转中心间的相对尺寸；对移动副测量导路方向线和与其有关的其他运动副间的相对尺寸。- 1 - 7、选取适当的比例尺：长度比例尺)()(mmmml图纸上所画的长度构件实际长度8、绘制机构运动简图：按一定的比例尺。用制图仪器画成正式的机构运动简图。图 1 构件的表示法六、思考题与实验报告1. 思考题(1) ...
