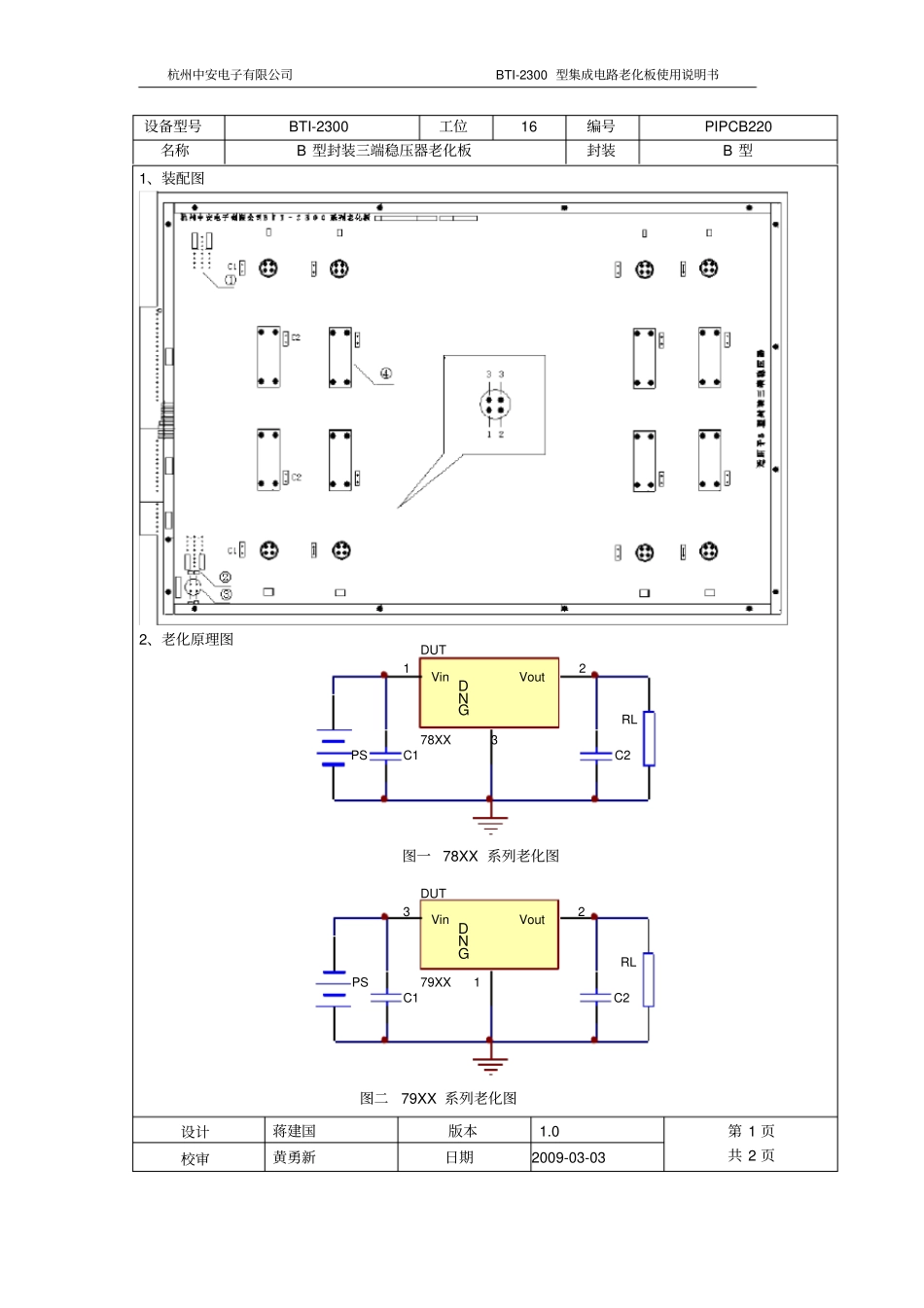

杭州中安电子有限公司BTI-2300 型集成电路老化板使用说明书设备型号BTI-2300 工位16 编号PIPCB220 名称B 型封装三端稳压器老化板封装B 型1、装配图2、老化原理图C1C2RLVinGNDVoutDUT78XXPS123图一 78XX 系列老化图C1C2RLVinGNDVoutDUT79XXPS123图二79XX 系列老化图设计蒋建国版本1.0 第 1 页共 2 页校审黄勇新日期2009-03-03 杭州中安电子有限公司BTI-2300 型集成电路老化板使用说明书设备型号BTI-2300 工位16 编号PIPCB220 名称B 型封装三端稳压器老化板封装B 型3、材料清单序号器件标识器件名称备注1 F1 负载电阻夹具2 C1、C2 2.2uF 高温独石电容4、标号说明①、②为极性选择跳线：当老化78xx 系列器件时把①②短路到78xx 端；当老化79xx 系列器件时把①②短路到79xx 端。③为老化座管脚说明；④为负载电阻夹具，根据不同器件选择负载电阻，从而老化各种B 型封装的78xx、 79xx系列三端稳压器。5、适用器件B 型封装的 78 系列和 79 系列的三端稳压器6、老化条件6.1 老化电压及负载电阻表 2. 79L 系列三端稳压器老化条件型号79M05 79M12 79M15 79M24 7905 7912 7915 7924 VIN -25V -30V -30V -31V -25V -30V -30V -33V RL 1.6K 6.8K 6.8K 6.8K 137Ω316Ω316Ω316Ω表 3. 78L 系列三端稳压器老化条件型号78M05 78M12 78M15 78M24 7805 7812 7815 7824 VIN 25V 30V 30V 31V 25V 30V 30V 33V RL 1.6K 6.8K 6.8K 6.8K 137Ω316Ω316Ω316Ω6.2 老化温度： 125℃7、老化条件依据MIL-M-38510/115A MIL-M-38510/107C 8、本老化板每一老化工位均有一根独立的采样线，可对三端稳压器的输出电压进行检测。设计蒋建国版本1.0 第 2 页共 2 页校审黄勇新日期2009-03-03
