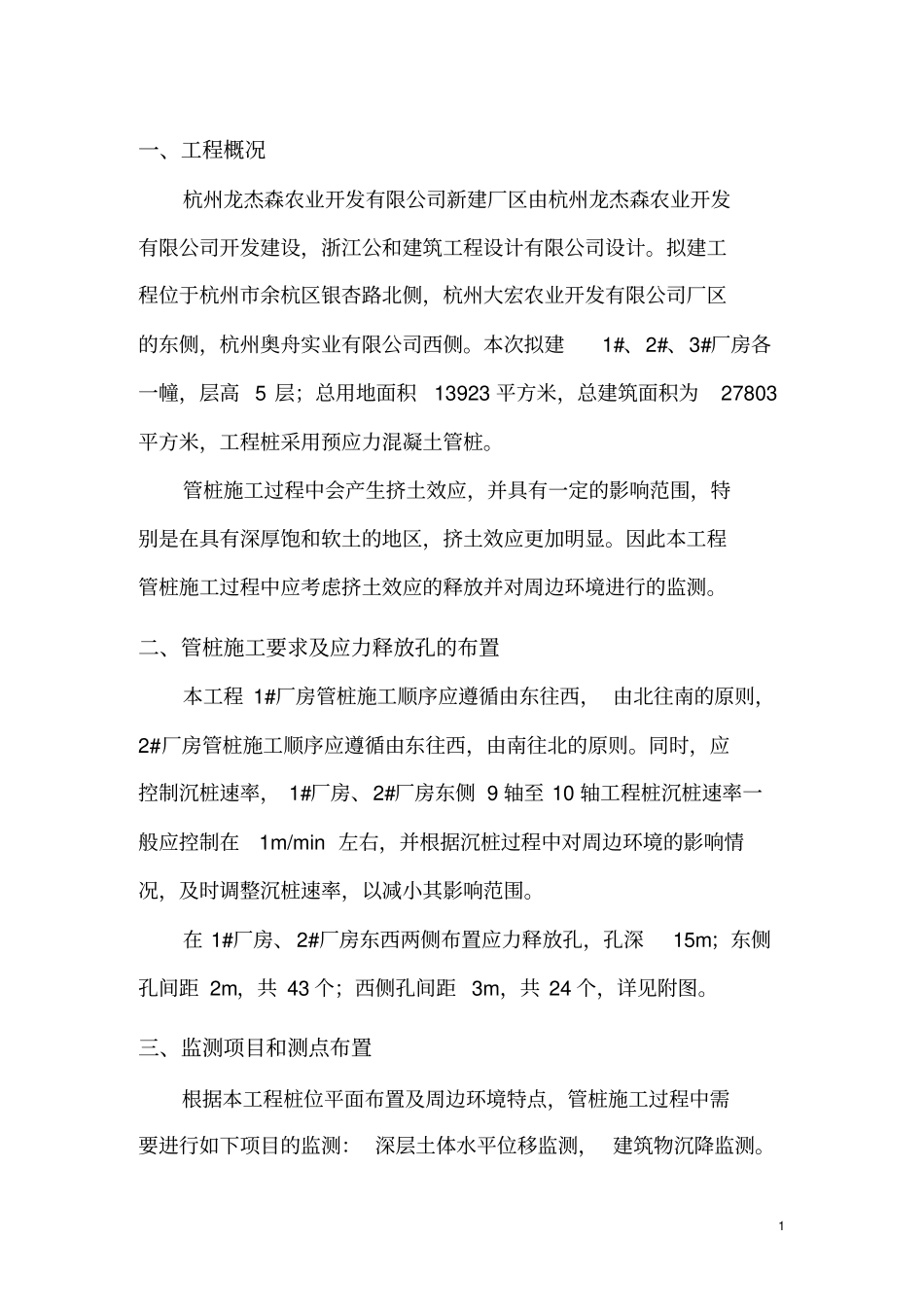

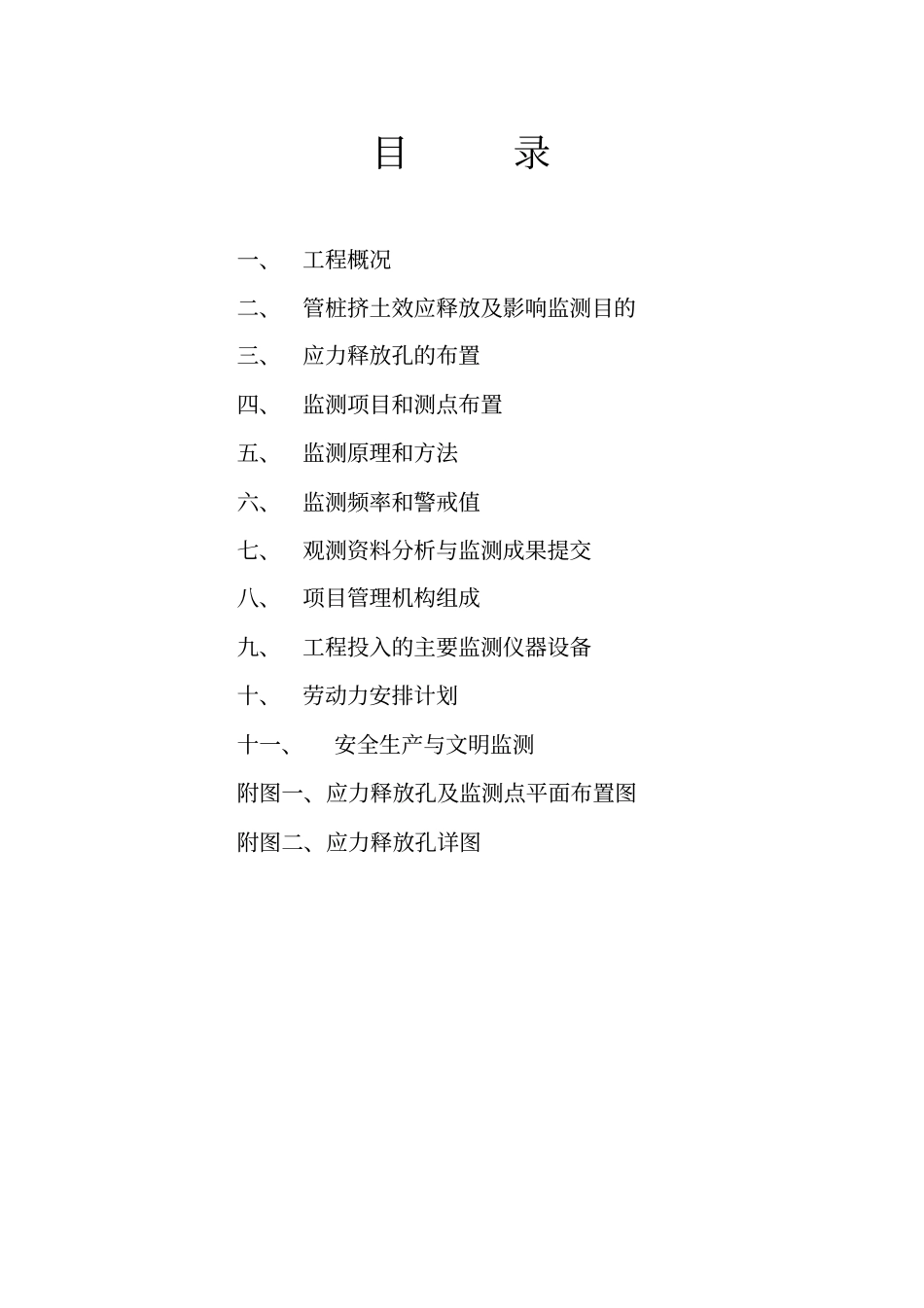

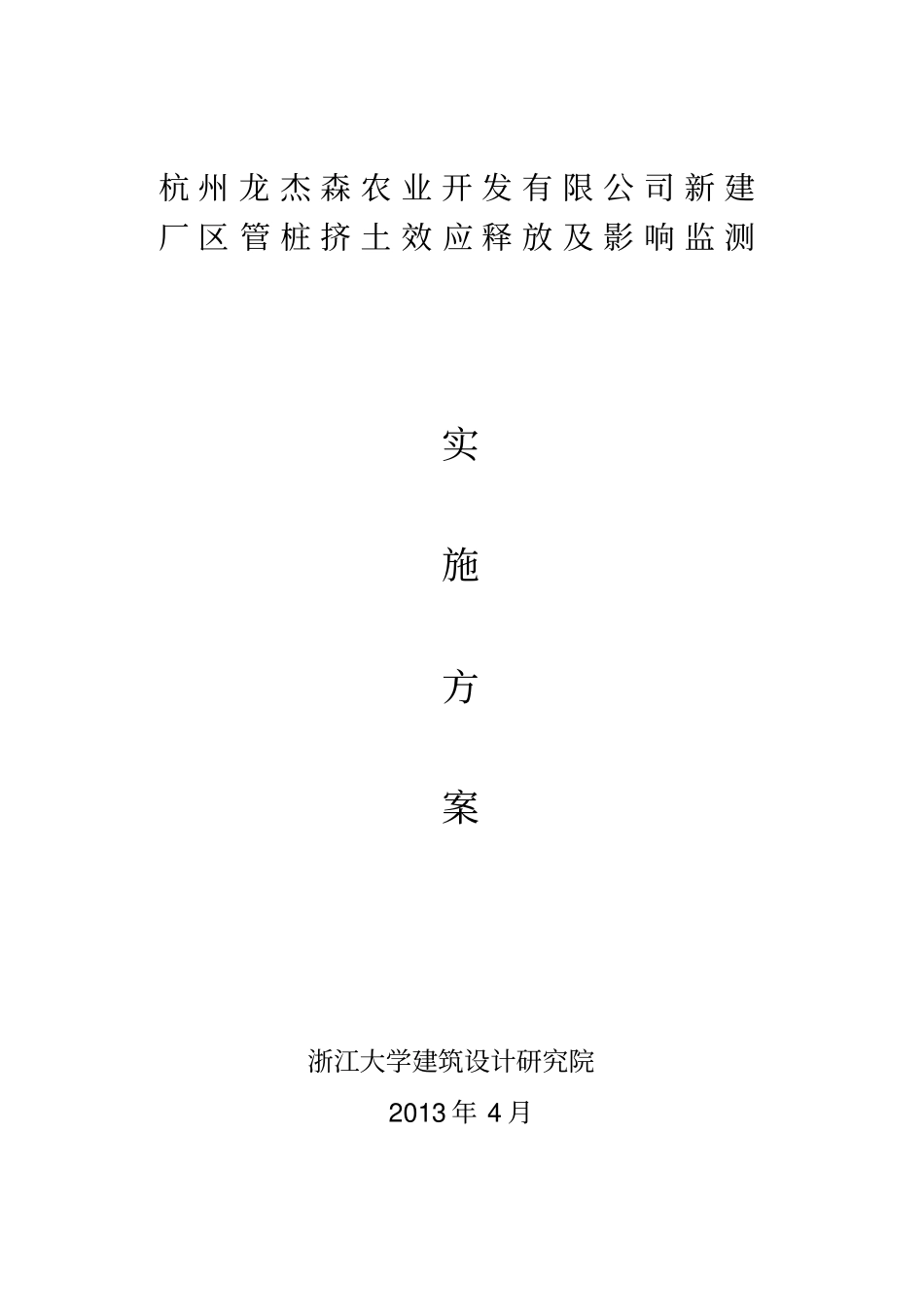

杭 州 龙 杰 森 农 业 开 发 有 限 公 司 新 建厂 区 管 桩 挤 土 效 应 释 放 及 影 响 监 测实施方案浙江大学建筑设计研究院2013 年 4 月目录一、工程概况二、管桩挤土效应释放及影响监测目的三、应力释放孔的布置四、监测项目和测点布置五、监测原理和方法六、监测频率和警戒值七、观测资料分析与监测成果提交八、项目管理机构组成九、工程投入的主要监测仪器设备十、劳动力安排计划十一、安全生产与文明监测附图一、应力释放孔及监测点平面布置图附图二、应力释放孔详图1 一、工程概况杭州龙杰森农业开发有限公司新建厂区由杭州龙杰森农业开发有限公司开发建设，浙江公和建筑工程设计有限公司设计。拟建工程位于杭州市余杭区银杏路北侧，杭州大宏农业开发有限公司厂区的东侧，杭州奥舟实业有限公司西侧。本次拟建1#、2#、3#厂房各一幢，层高 5 层；总用地面积13923 平方米，总建筑面积为27803平方米，工程桩采用预应力混凝土管桩。管桩施工过程中会产生挤土效应，并具有一定的影响范围，特别是在具有深厚饱和软土的地区，挤土效应更加明显。因此本工程管桩施工过程中应考虑挤土效应的释放并对周边环境进行的监测。二、管桩施工要求及应力释放孔的布置本工程 1#厂房管桩施工顺序应遵循由东往西， 由北往南的原则，2#厂房管桩施工顺序应遵循由东往西，由南往北的原则。同时，应控制沉桩速率， 1#厂房、2#厂房东侧 9 轴至 10 轴工程桩沉桩速率一般应控制在1m/min 左右，并根据沉桩过程中对周边环境的影响情况，及时调整沉桩速率，以减小其影响范围。在 1#厂房、2#厂房东西两侧布置应力释放孔，孔深15m；东侧孔间距 2m，共 43 个；西侧孔间距 3m，共 24 个，详见附图。三、监测项目和测点布置根据本工程桩位平面布置及周边环境特点，管桩施工过程中需要进行如下项目的监测： 深层土体水平位移监测， 建筑物沉降监测。2 3.1 深层土体水平位移监测深层土体水平位移直接反映了土体不同深度上水平方向的变形情况，是判断管桩施工过程中所引起的土体侧向变形对周边环境影响的主要依据之一。深层土体水平位移的监测采用测斜管和测斜仪进行，本次测试总共布置6 个深层土体水平位移监测点，监测点编号：CX1～CX6，详见附图。3.2 建筑物沉降监测建筑物沉降监测通过观察各点的的沉降量来分析现有建筑物的竖向变形情况，以分析管桩施工过程中对现有建筑物垂直向变形的影响，本次测试总共布置10 个建...
