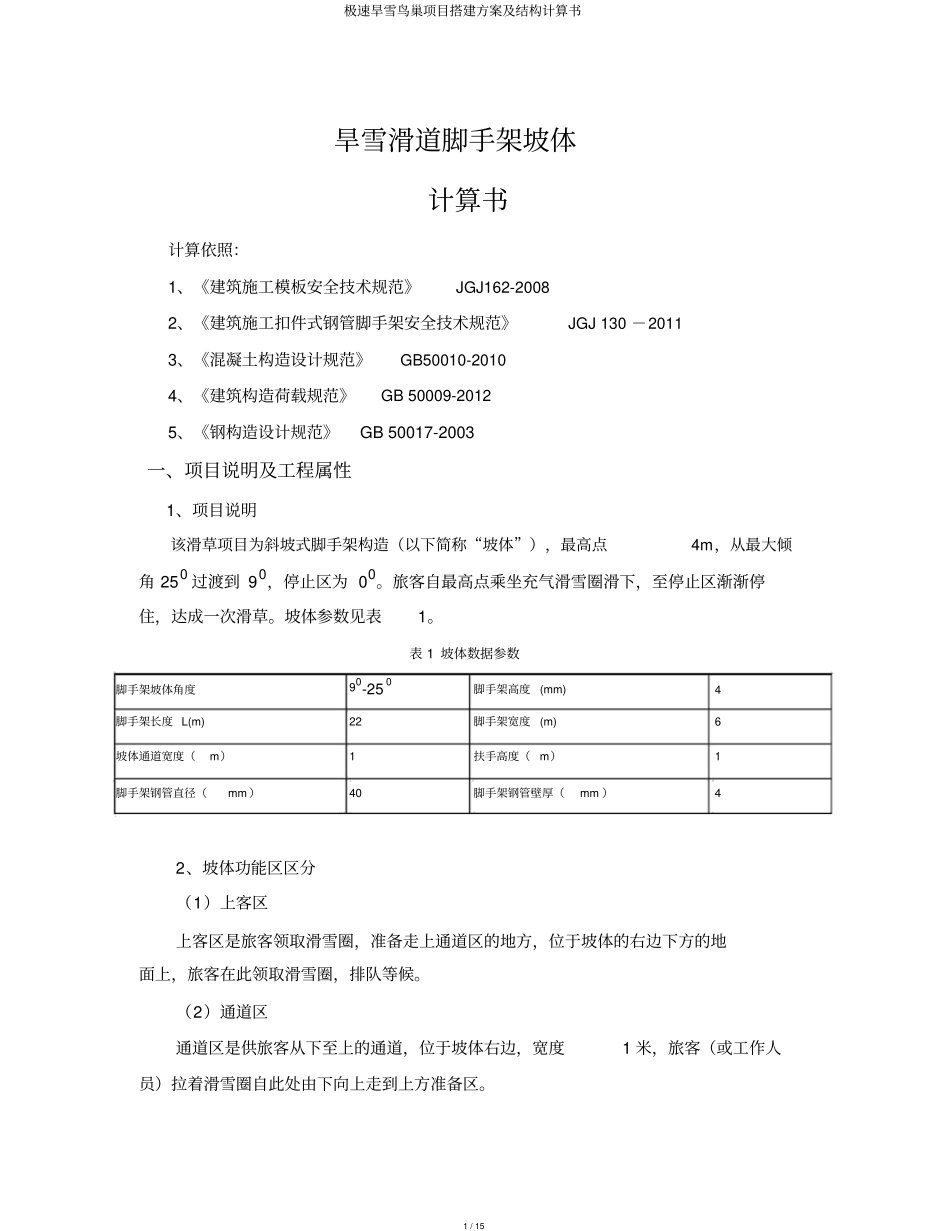

极速旱雪鸟巢项目搭建方案及结构计算书1 / 15 旱雪滑道脚手架坡体计算书计算依照:1、《建筑施工模板安全技术规范》JGJ162-2008 2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130 -2011 3、《混凝土构造设计规范》GB50010-2010 4、《建筑构造荷载规范》GB 50009-2012 5、《钢构造设计规范》 GB 50017-2003 一、项目说明及工程属性1、项目说明该滑草项目为斜坡式脚手架构造(以下简称“坡体”),最高点4m,从最大倾角 250 过渡到 90,停止区为 00。旅客自最高点乘坐充气滑雪圈滑下,至停止区渐渐停住,达成一次滑草。坡体参数见表1。表 1 坡体数据参数脚手架坡体角度90-250 脚手架高度 (mm) 4 脚手架长度 L(m) 22 脚手架宽度 (m) 6 坡体通道宽度( m)1 扶手高度( m)1 脚手架钢管直径(mm )40 脚手架钢管壁厚( mm )4 2、坡体功能区区分(1)上客区上客区是旅客领取滑雪圈,准备走上通道区的地方,位于坡体的右边下方的地面上,旅客在此领取滑雪圈,排队等候。(2)通道区通道区是供旅客从下至上的通道,位于坡体右边,宽度1 米,旅客(或工作人员)拉着滑雪圈自此处由下向上走到上方准备区。极速旱雪鸟巢项目搭建方案及结构计算书2 / 15 ( 3)准备区准备区是旅客在滑下前做准备的地方,面积为6m x 2m ,处于最上方平台地点,旅客在工作人员的帮助下,乘坐在滑雪圈上,做好准备工作。( 4)滑草区为坡体的主要功能区,位于坡体的左边,宽度5 米,旅客乘坐滑雪圈,在此处滑下。( 5)下客区下客区是旅客滑下后停住并从滑雪圈下来的地方,位于坡体最下方缓和地点,旅客滑下停住后,在工作人员的帮助和指挥下,携带走开下客区。图 1 脚手架坡体整体布局3、坡体表面构造(梁与木板、草坪的联接方式)脚手架坡体表面构造分为三层:(1)第一层第一层为固定板,材质为硬木板,厚度为5cm,经过马鞍卡将硬木板固定在脚手架坡体表面的梁上。极速旱雪鸟巢项目搭建方案及结构计算书3 / 15 图 2 硬木板与脚手架顶部链接构造( 2)第二层第二层为软垫,材质为 EVA ,厚度为 1cm 经过强力胶固定在硬木板表面。并用螺钉增强固定,图 3 软垫与硬木板联接构造( 3)第三层第三层为绿菱人造草坪,经过强力胶将人造草坪固定在软垫上方,因绿菱人造草坪是一次性注塑成型,不会出现掉毛或一片一片掉下的状况,安全靠谱。极速旱雪鸟巢项目搭建方案及结构计算书4 / 15 图 4 坡体表面构造4...
