灌注桩后注浆施工方案VIP专享VIP免费

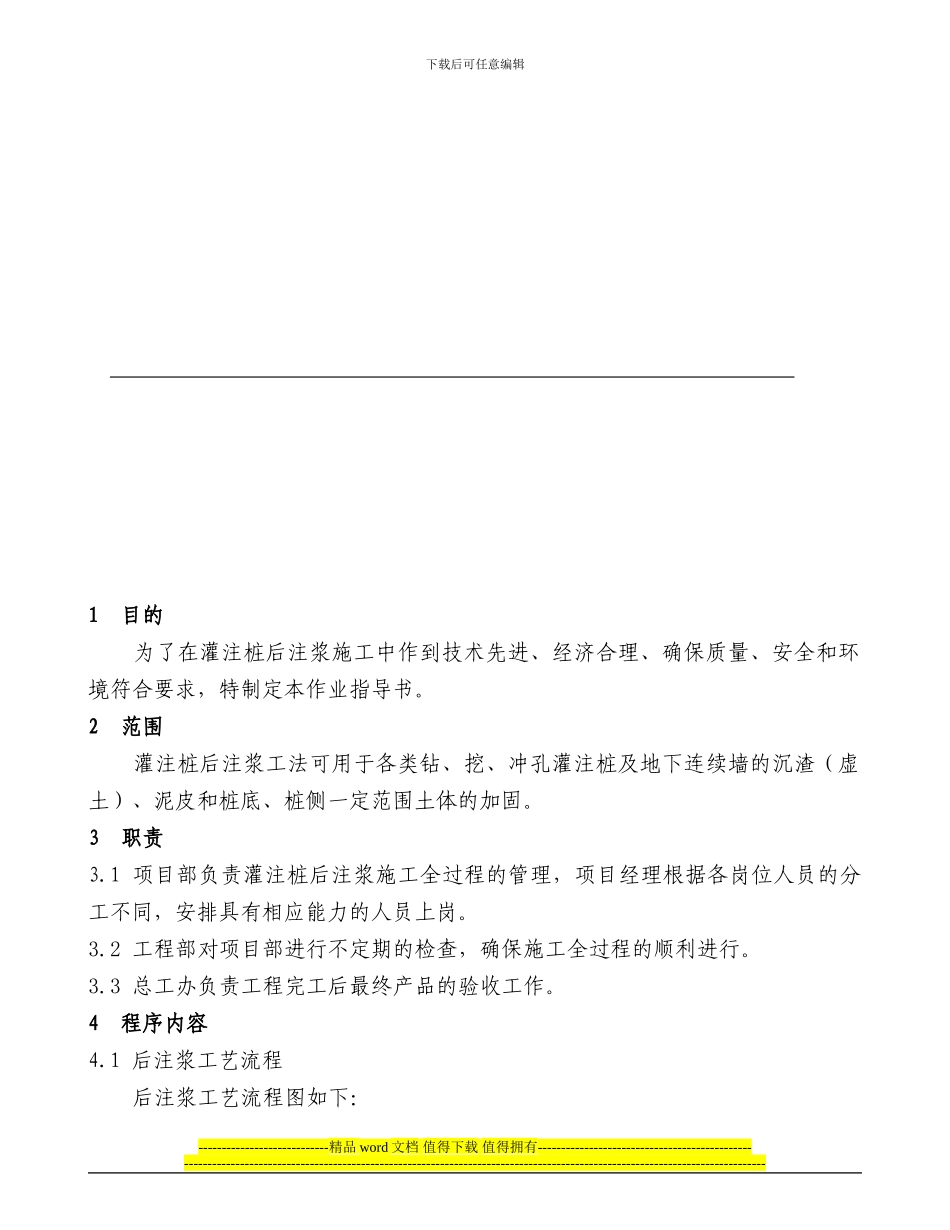

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】 灌注桩后注浆施工方案----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑 1 目的 为了在灌注桩后注浆施工中作到技术先进、经济合理、确保质量、安全和环境符合要求，特制定本作业指导书。2 范围 灌注桩后注浆工法可用于各类钻、挖、冲孔灌注桩及地下连续墙的沉渣（虚土）、泥皮和桩底、桩侧一定范围土体的加固。3 职责3.1 项目部负责灌注桩后注浆施工全过程的管理，项目经理根据各岗位人员的分工不同，安排具有相应能力的人员上岗。3.2 工程部对项目部进行不定期的检查，确保施工全过程的顺利进行。3.3 总工办负责工程完工后最终产品的验收工作。4 程序内容4.1 后注浆工艺流程后注浆工艺流程图如下：----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑4.2 后注浆装置的设置应符合下列规定：4.2.1 后注浆导管应采纳钢管，且应与钢筋笼加劲筋绑扎固定或焊接；4.2.2 桩端后注浆导管及注浆阀数量宜根据桩径大小设置：对于直径不大于1200mm 的桩，宜沿钢筋笼圆周对称设置 2 根；对于直径大于 1200mm 而不大于2500mm 的桩，宜对称设置 3 根；4.2.3 对于桩长超过 15m 且承载力增幅要求较高者，宜采纳桩端桩侧复式注浆；桩侧后注浆管阀设置数量应综合地层情况、桩长和承载力增幅要求等因素确定，可在离桩底 5~15m 以上、桩顶 8m 以下，每隔 6~12m 设置一道桩侧注浆阀，当有粗粒土时，宜将注浆阀设置于粗粒土层下部，对于干作业成孔灌注桩宜设于粗粒土层中部；4.2.4 对于非通常配筋桩，下部应有不少于 2 根与注浆管等长的主筋组成的钢筋笼通底； 4.2.5 钢筋笼应沉放到底，不得悬吊，下笼受阻时不得撞笼、墩笼、扭笼。4.3 后注浆阀应具备下列性能：4.3.1 注浆阀应能承受 1MPa 以上静水压力；注浆阀外部保护层应能抵抗砂石等硬质物的刮撞而不致使注浆...
