电力建设施工及验收技术规范(承压管道射线检验篇)VIP免费

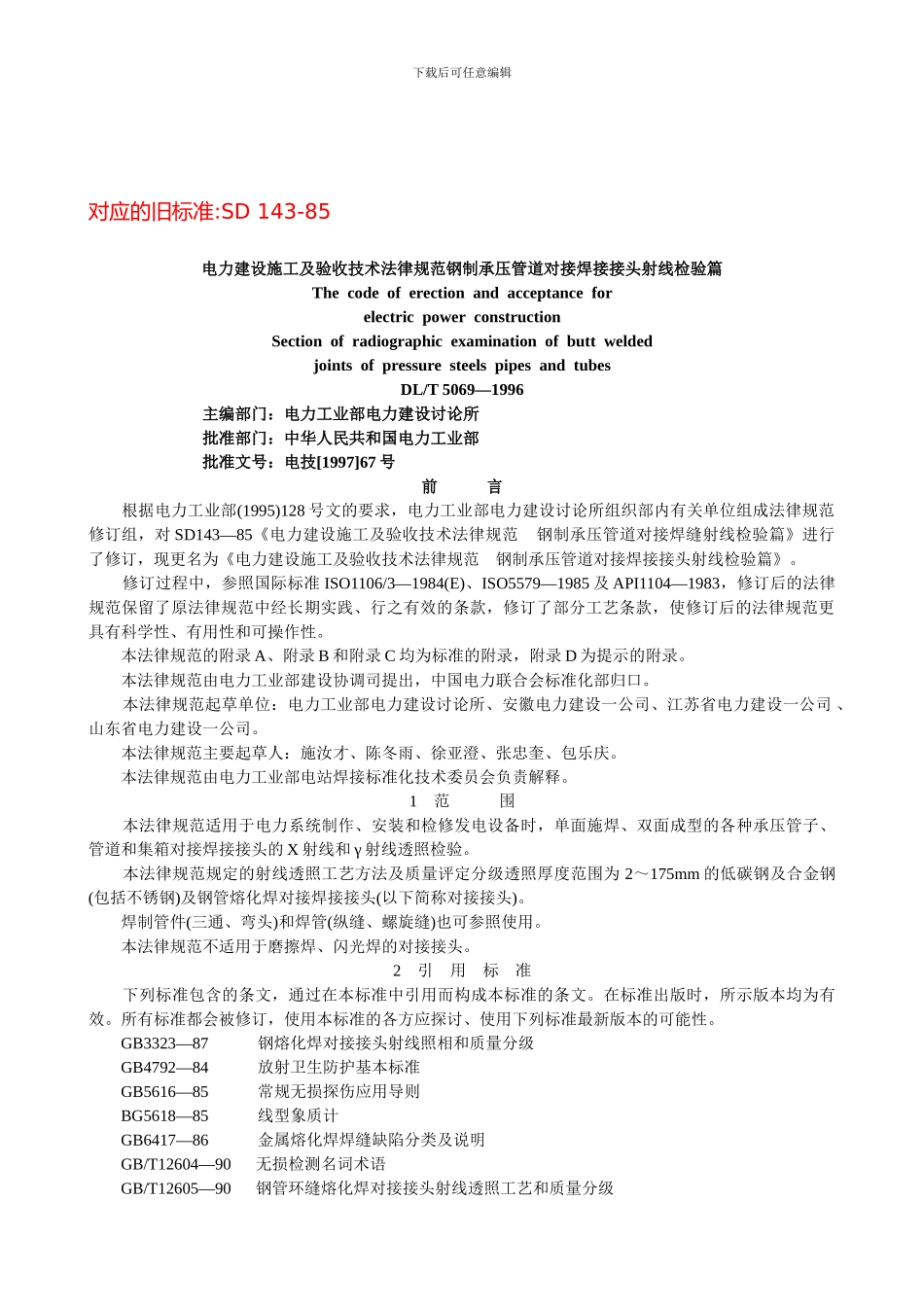

下载后可任意编辑对应的旧标准:SD 143-85电力建设施工及验收技术法律规范钢制承压管道对接焊接接头射线检验篇The code of erection and acceptance for electric power constructionSection of radiographic examination of butt weldedjoints of pressure steels pipes and tubesDL/T 5069—1996 主编部门：电力工业部电力建设讨论所 批准部门：中华人民共和国电力工业部 批准文号：电技[1997]67 号前 言 根据电力工业部(1995)128 号文的要求，电力工业部电力建设讨论所组织部内有关单位组成法律规范修订组，对 SD143—85《电力建设施工及验收技术法律规范 钢制承压管道对接焊缝射线检验篇》进行了修订，现更名为《电力建设施工及验收技术法律规范 钢制承压管道对接焊接接头射线检验篇》。 修订过程中，参照国际标准 ISO1106/3—1984(E)、ISO5579—1985 及 API1104—1983，修订后的法律规范保留了原法律规范中经长期实践、行之有效的条款，修订了部分工艺条款，使修订后的法律规范更具有科学性、有用性和可操作性。 本法律规范的附录 A、附录 B 和附录 C 均为标准的附录，附录 D 为提示的附录。 本法律规范由电力工业部建设协调司提出，中国电力联合会标准化部归口。 本法律规范起草单位：电力工业部电力建设讨论所、安徽电力建设一公司、江苏省电力建设一公司 、山东省电力建设一公司。 本法律规范主要起草人：施汝才、陈冬雨、徐亚澄、张忠奎、包乐庆。 本法律规范由电力工业部电站焊接标准化技术委员会负责解释。1 范 围 本法律规范适用于电力系统制作、安装和检修发电设备时，单面施焊、双面成型的各种承压管子、管道和集箱对接焊接接头的 X 射线和 γ 射线透照检验。 本法律规范规定的射线透照工艺方法及质量评定分级透照厚度范围为 2～175mm 的低碳钢及合金钢 (包括不锈钢)及钢管熔化焊对接焊接接头(以下简称对接接头)。 焊制管件(三通、弯头)和焊管(纵缝、螺旋缝)也可参照使用。 本法律规范不适用于磨擦焊、闪光焊的对接接头。2 引 用 标 准 下列标准包含的条文，通过在本标准中引用而构成本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。 GB3323—87 钢熔化焊对接接头射线照相和质量分级 GB4792—84 放射卫生防护基本标准 GB5616—85 常规无损探伤应用导则 BG5618—85 线型象质...
