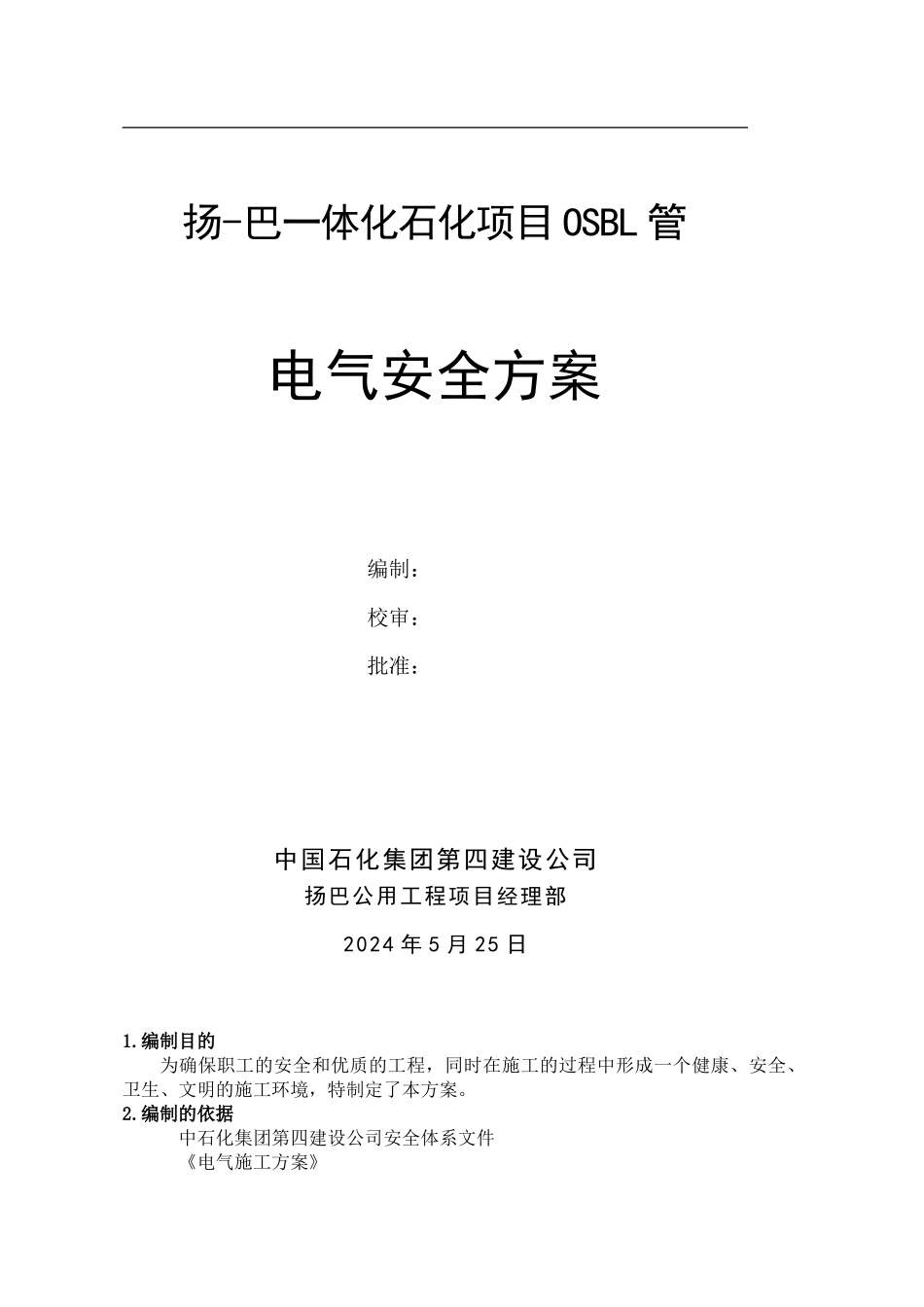

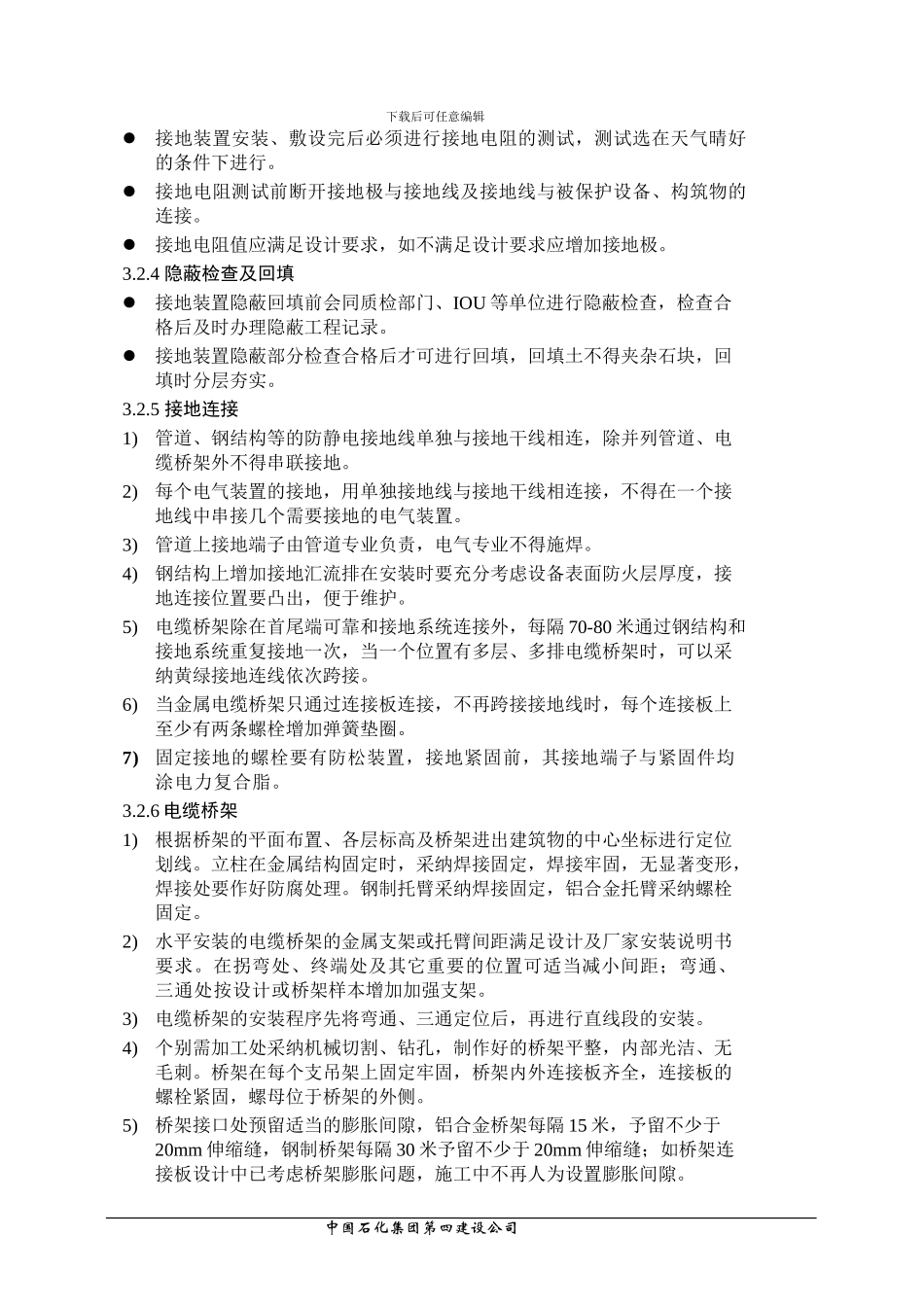

扬-巴一体化石化项目 OSBL 管电气安全方案编制：校审：批准：中国石化集团第四建设公司扬巴公用工程项目经理部2024 年 5 月 25 日1.编制目的为确保职工的安全和优质的工程，同时在施工的过程中形成一个健康、安全、卫生、文明的施工环境，特制定了本方案。2.编制的依据中石化集团第四建设公司安全体系文件《电气施工方案》下载后可任意编辑BSF-YPC 有限公司 IPS 施工安全规定《石油化工施工安全技术规程》SH3505-19993.施工的描述及范围扬子石化-巴斯夫责任有限公司一体化石化项目生产界区外管廊包括 P&IG-IPS 和IPS 生产区域内两部分，本方案施工内容包括接地、桥架。BSF-YPC 有独立的设计及施工标准，施工时应在仔细领悟 BSF-YPC 施工标准基础上，结合中国有关标准、法律规范进行施工。电伴热、照明方案另行编制。3.1 施工工序3.2 施工方法3.2.1 挖接地沟按设计图纸要求进行放线，挖沟。接地线、接地极有坐标位置的必须按坐标位置施工，无坐标位置标注的接地线通过施工图比例尺在现场确定，未经 IOU 同意禁止随意改变施工位置。接地沟挖成上宽 500mm、下底宽 300mm 的梯形，接地沟的深度为满足设计要求。接地沟要挖的平直、深浅一致，底部清理洁净。3.2.1接地极安装OSBL 接地极按设计要求选用铜包钢接地极，接地极由生产厂家成套供应，现场不再进行加工。铜包钢接地极打入地下时必须使用桩帽保护接地极上端不被损坏。铜包钢接地极与裸铜接地线之间采纳专用卡具连接形式，连接金具由生产厂家一同制造。3.2.2接地铜绞线敷设1)接地铜绞线的敷设应根据设计给定的路线进行，以防止接地线受到损伤。2)接地铜绞线应防止发生机械损伤和化学腐蚀。在与公路或管道等交叉及其他可能使接地线遭受损伤处，均应用钢管或角钢等加以保护。3)接地铜绞线穿过通道及排水沟必须加套镀锌钢管，保护范围超出路基两边及排水沟边 1 米。4)接地铜绞线引出地坪位置要求加套 PVC 管，地上大于 100mm，地下部分大于 150 mm。5)接地电缆敷设过程中，不得扭曲、打结，发现损伤及时处理。3.2.3接地电阻测试中国石化集团第四建设公司施工准备材料预制接地极安装接地线检查划线挖沟接地线敷设隐蔽、检验设备接地连接施工准备支架预制三通弯通安装定位划线桥架敷设下载后可任意编辑接地装置安装、敷设完后必须进行接地电阻的测试，测试选在天气晴好的条件下进行。接地电阻测试前断开接地极与接地线及接地线与被保护设备、构筑物的连...
