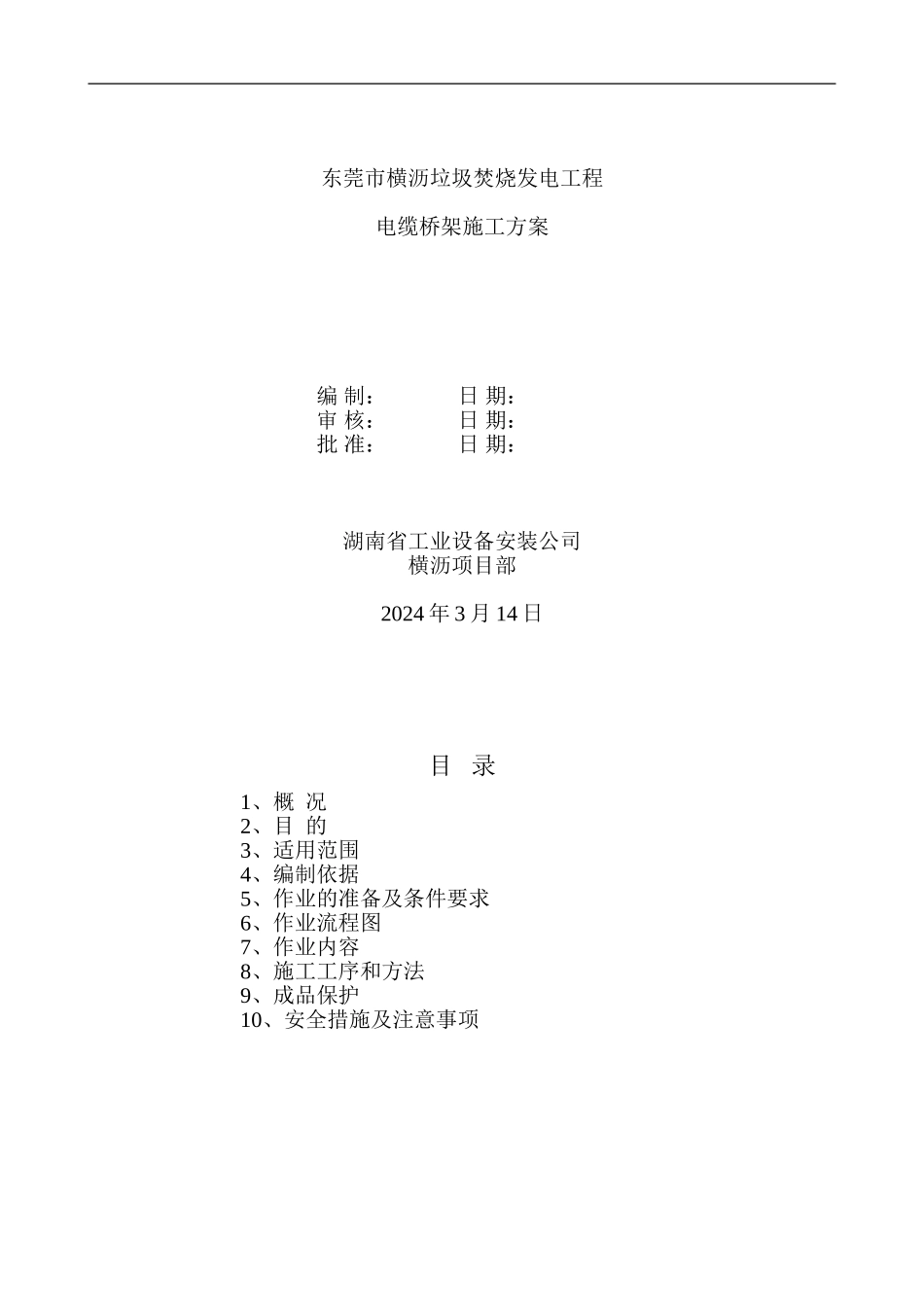

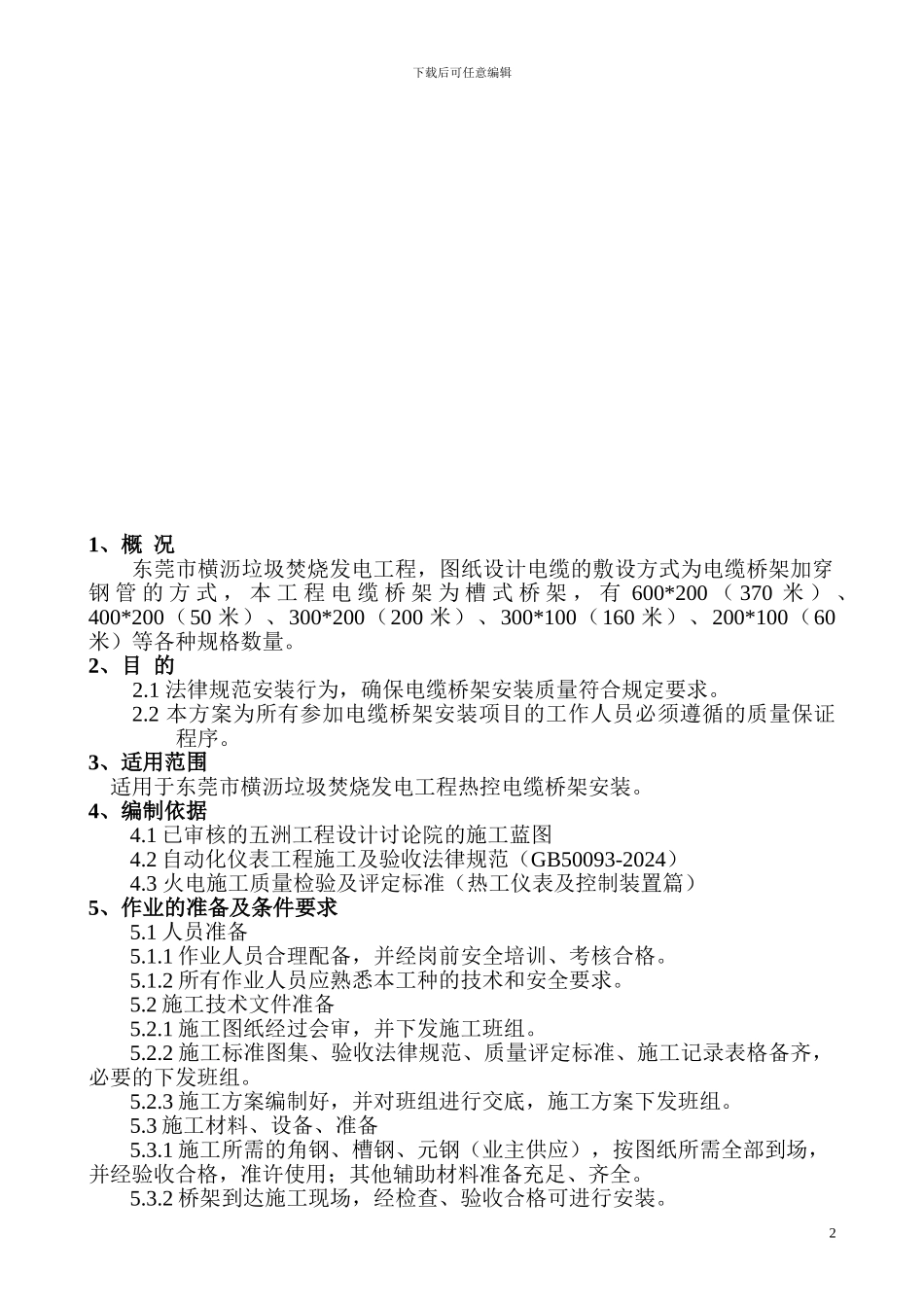

东莞市横沥垃圾焚烧发电工程电缆桥架施工方案编 制： 日 期：审 核： 日 期：批 准： 日 期：湖南省工业设备安装公司横沥项目部2024 年 3 月 14 日目 录1、概 况2、目 的3、适用范围4、编制依据5、作业的准备及条件要求6、作业流程图7、作业内容8、施工工序和方法9、成品保护10、安全措施及注意事项下载后可任意编辑1、概 况东莞市横沥垃圾焚烧发电工程，图纸设计电缆的敷设方式为电缆桥架加穿钢 管 的 方 式 ， 本 工 程 电 缆 桥 架 为 槽 式 桥 架 ， 有 600*200 （ 370 米 ） 、400*200（50 米）、300*200（200 米）、300*100（160 米）、200*100（60米）等各种规格数量。2、目 的2.1 法律规范安装行为，确保电缆桥架安装质量符合规定要求。2.2 本方案为所有参加电缆桥架安装项目的工作人员必须遵循的质量保证程序。3、适用范围 适用于东莞市横沥垃圾焚烧发电工程热控电缆桥架安装。4、编制依据4.1 已审核的五洲工程设计讨论院的施工蓝图4.2 自动化仪表工程施工及验收法律规范（GB50093-2024）4.3 火电施工质量检验及评定标准（热工仪表及控制装置篇）5、作业的准备及条件要求5.1 人员准备5.1.1 作业人员合理配备，并经岗前安全培训、考核合格。5.1.2 所有作业人员应熟悉本工种的技术和安全要求。5.2 施工技术文件准备5.2.1 施工图纸经过会审，并下发施工班组。5.2.2 施工标准图集、验收法律规范、质量评定标准、施工记录表格备齐，必要的下发班组。5.2.3 施工方案编制好，并对班组进行交底，施工方案下发班组。5.3 施工材料、设备、准备5.3.1 施工所需的角钢、槽钢、元钢（业主供应），按图纸所需全部到场，并经验收合格，准许使用；其他辅助材料准备充足、齐全。5.3.2 桥架到达施工现场，经检查、验收合格可进行安装。2下载后可任意编辑5.4 施工工机具：电焊机 2 台 水准仪 1 台 手锤 2.5P 2 把 梅花扳手 10 套 水平尺 2 把 角向磨光机 1 台 曲线锯 2 把 錾子 5 把手电钻 4 把 吊线锤 1 个锯弓 5 把常用钳工和电工工具若干，起重工具若干。6、作业流程图7、作业内容7.1 现场勘察，定桥架走向7.2 支架制作和安装7.3 桥架安装7.4 成品保护8、施工工序和方法8.1 电缆桥架的走向施工前应考虑周到，因为牵涉到美观和与工艺管道冲突的问题，因此电缆桥架敷设前应认真阅读本专业图纸，并查阅工艺专业图纸，到现场了解工艺管道（汽水管路和烟...
