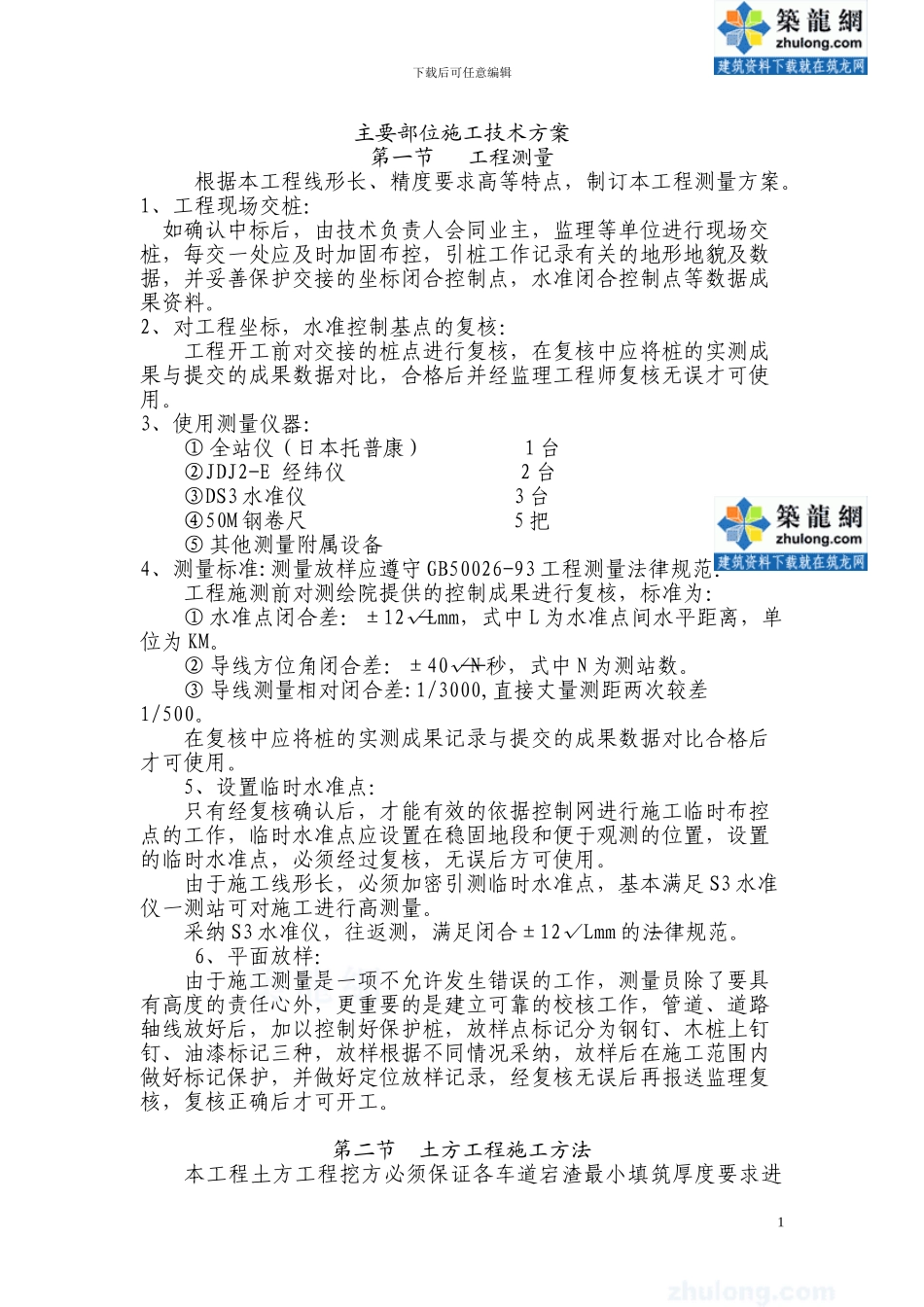

下载后可任意编辑主要部位施工技术方案第一节 工程测量 根据本工程线形长、精度要求高等特点，制订本工程测量方案
1、工程现场交桩：如确认中标后，由技术负责人会同业主，监理等单位进行现场交桩，每交一处应及时加固布控，引桩工作记录有关的地形地貌及数据，并妥善保护交接的坐标闭合控制点，水准闭合控制点等数据成果资料
2、对工程坐标，水准控制基点的复核：工程开工前对交接的桩点进行复核，在复核中应将桩的实测成果与提交的成果数据对比，合格后并经监理工程师复核无误才可使用
3、使用测量仪器：① 全站仪（日本托普康） 1 台②JDJ2-E 经纬仪 2 台③DS3 水准仪 3 台④50M 钢卷尺 5 把⑤ 其他测量附属设备4、测量标准:测量放样应遵守 GB50026-93 工程测量法律规范：工程施测前对测绘院提供的控制成果进行复核，标准为：① 水准点闭合差：±12√Lmm，式中 L 为水准点间水平距离，单位为 KM
② 导线方位角闭合差：±40√N 秒，式中 N 为测站数
③ 导线测量相对闭合差:1/3000,直接丈量测距两次较差1/500
在复核中应将桩的实测成果记录与提交的成果数据对比合格后才可使用
5、设置临时水准点：只有经复核确认后，才能有效的依据控制网进行施工临时布控点的工作，临时水准点应设置在稳固地段和便于观测的位置，设置的临时水准点，必须经过复核，无误后方可使用
由于施工线形长，必须加密引测临时水准点，基本满足 S3 水准仪一测站可对施工进行高测量
采纳 S3 水准仪，往返测，满足闭合±12√Lmm 的法律规范
6、平面放样： 由于施工测量是一项不允许发生错误的工作，测量员除了要具有高度的责任心外，更重要的是建立可靠的校核工作，管道、道路轴线放好后，加以控制好保护桩，放样点标记分为钢钉、木桩上钉钉、油漆标记三种，放样根据不同情况采纳，放样后在施工范围内做好标记保护，并做好定位
