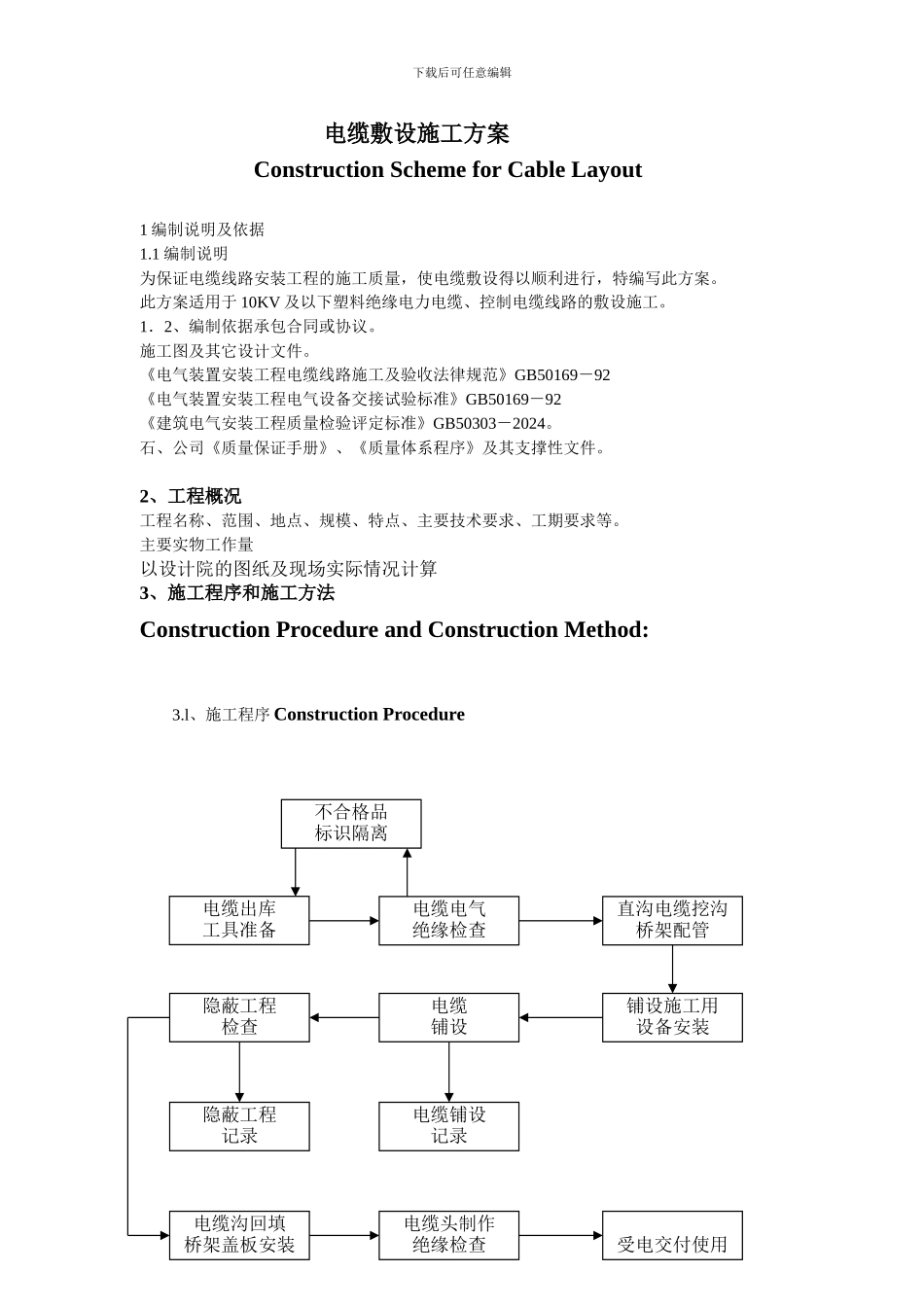

下载后可任意编辑 电缆敷设施工方案Construction Scheme for Cable Layout1 编制说明及依据1.1 编制说明为保证电缆线路安装工程的施工质量，使电缆敷设得以顺利进行，特编写此方案。此方案适用于 10KV 及以下塑料绝缘电力电缆、控制电缆线路的敷设施工。1．2、编制依据承包合同或协议。施工图及其它设计文件。《电气装置安装工程电缆线路施工及验收法律规范》GB50169－92《电气装置安装工程电气设备交接试验标准》GB50169－92《建筑电气安装工程质量检验评定标准》GB50303－2024。石、公司《质量保证手册》、《质量体系程序》及其支撑性文件。2、工程概况工程名称、范围、地点、规模、特点、主要技术要求、工期要求等。主要实物工作量以设计院的图纸及现场实际情况计算3、施工程序和施工方法Construction Procedure and Construction Method:3.l、施工程序 Construction Procedure电缆出库工具准备电缆电气绝缘检查直沟电缆挖沟桥架配管不合格品标识隔离铺设施工用设备安装电缆铺设隐蔽工程检查隐蔽工程记录电缆铺设记录电缆沟回填桥架盖板安装电缆头制作绝缘检查受电交付使用下载后可任意编辑3．2、施工方法和质量要求Construction Method and Quality Requirements (1) 电缆出库Sending cable out of warehousea、电缆出库应根据施工图仔细核对需出库电缆的规格、型号、数量是否符合设计要求，且应标示清楚。电缆盘外观完整无损，合格证等产品文件齐全。While sending cable out of warehouse, check its specification, type, quantity carefully to verify whether comply with design or not and identify clearly. Appearance of cable drum is perfect and no damage, certificate and other product files are full. 对由多根电缆缠绕在同一个盘上的电缆盘，应记录其内外层电缆的长度和缠绕次序，以利于合理安排敷设。For the same cable drum twisted by multi-cables, to facilitate to direct properly layout, the length of inner and outer layer cable and twisted order should be recorded.b、电缆出库运输过程中，采纳机械吊装和运输，严禁将电缆盘直接由车上推下，同时电缆盘不应平放运输和贮存。Identifying and separating unsatisfactory productsTools for sending cable out of warehouseElectric insulation ch...
