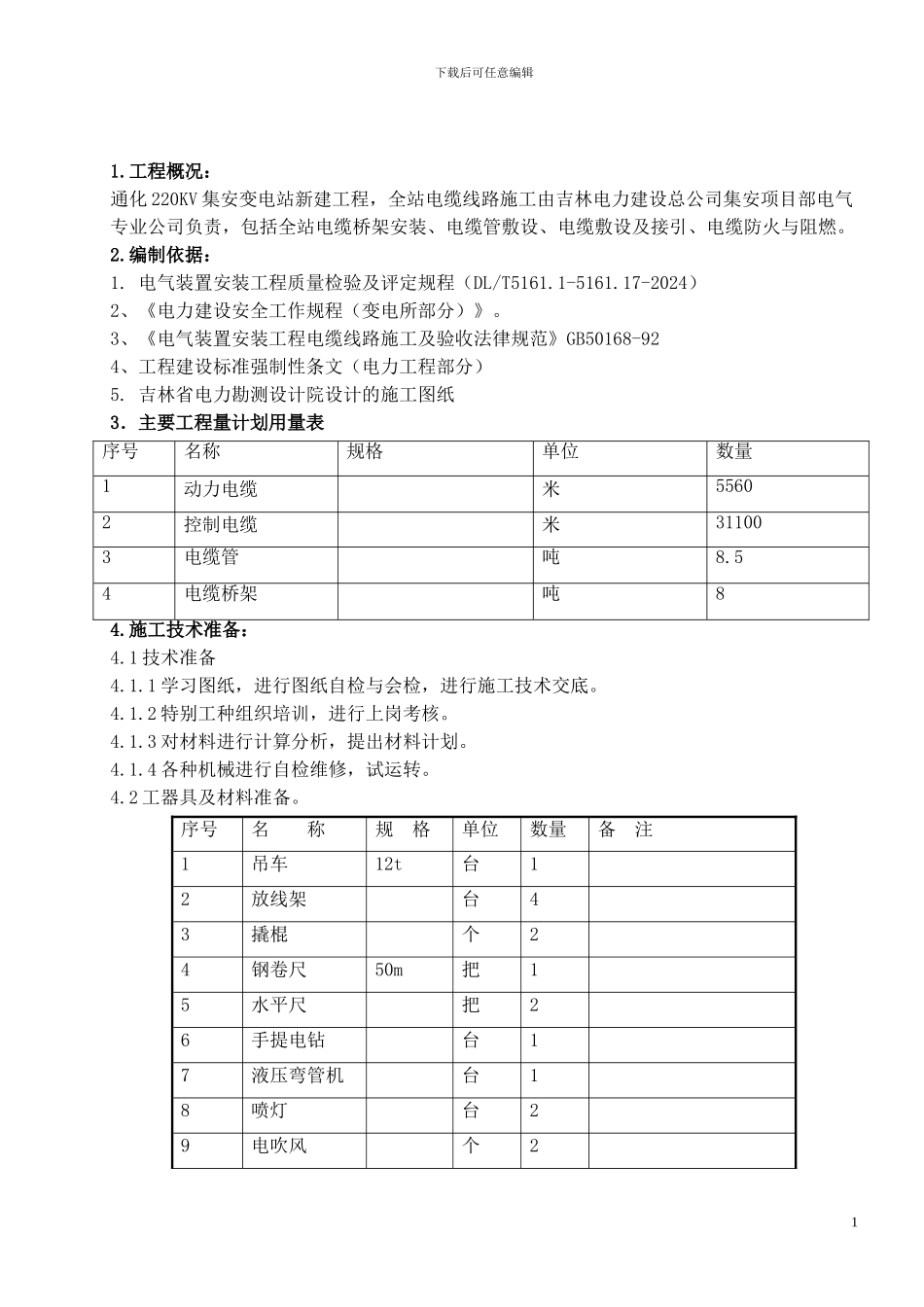

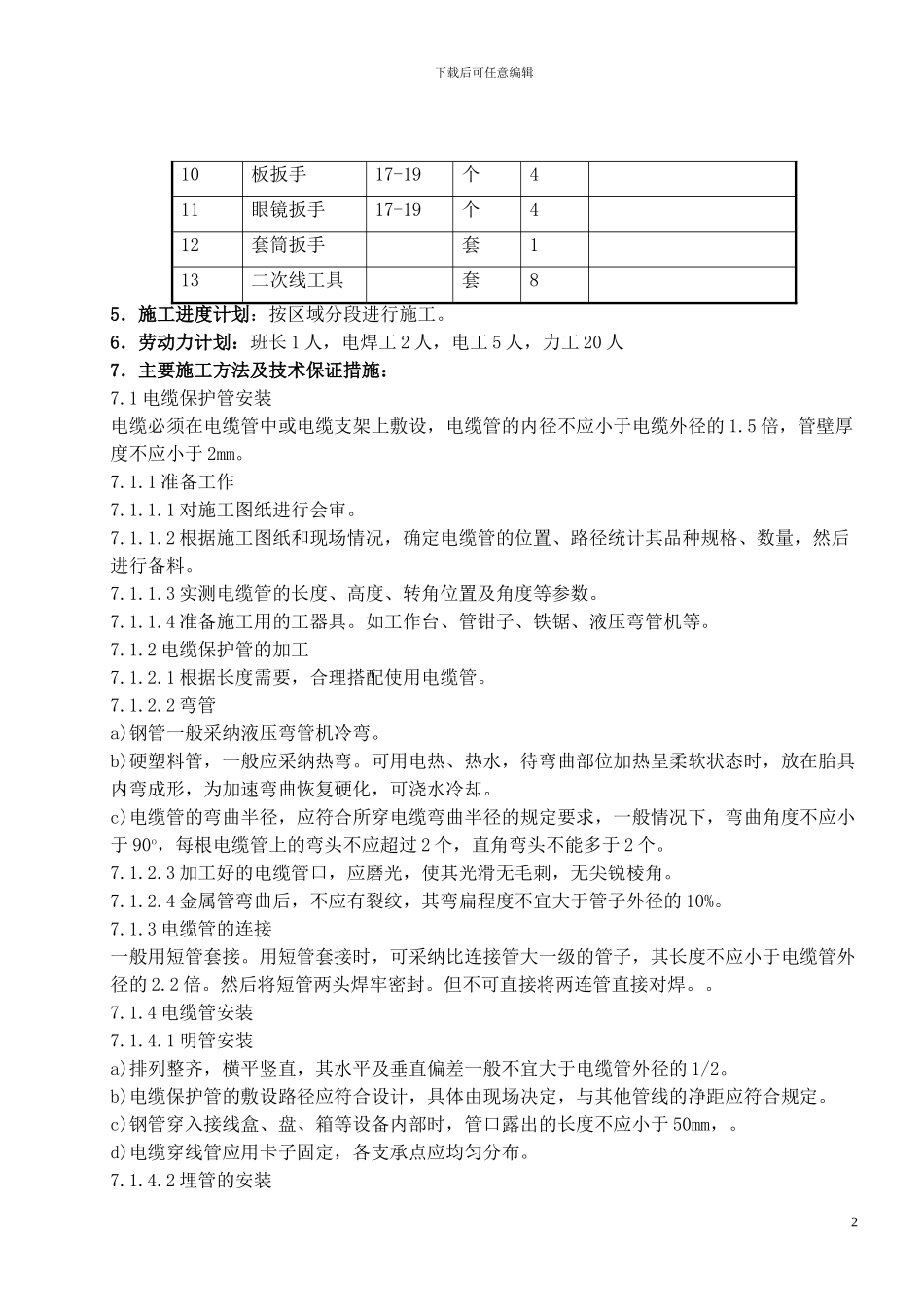

下载后可任意编辑1.工程概况：通化 220KV 集安变电站新建工程，全站电缆线路施工由吉林电力建设总公司集安项目部电气专业公司负责，包括全站电缆桥架安装、电缆管敷设、电缆敷设及接引、电缆防火与阻燃。2.编制依据：1. 电气装置安装工程质量检验及评定规程（DL/T5161.1-5161.17-2024）2、《电力建设安全工作规程（变电所部分）》。3、《电气装置安装工程电缆线路施工及验收法律规范》GB50168-92 4、工程建设标准强制性条文（电力工程部分）5. 吉林省电力勘测设计院设计的施工图纸3．主要工程量计划用量表序号名称规格单位数量1动力电缆米55602控制电缆米311003电缆管吨8.54电缆桥架吨84.施工技术准备：4.1 技术准备4.1.1 学习图纸，进行图纸自检与会检，进行施工技术交底。4.1.2 特别工种组织培训，进行上岗考核。4.1.3 对材料进行计算分析，提出材料计划。4.1.4 各种机械进行自检维修，试运转。4.2 工器具及材料准备。序号名 称规 格单位数量备 注1吊车12t台12放线架台43撬棍个24钢卷尺50m把15水平尺把26手提电钻台17液压弯管机台18喷灯台29电吹风个21下载后可任意编辑10板扳手17-19个411眼镜扳手17-19个412套筒扳手套113二次线工具套85．施工进度计划：按区域分段进行施工。6．劳动力计划：班长 1 人，电焊工 2 人，电工 5 人，力工 20 人7．主要施工方法及技术保证措施：7.1 电缆保护管安装电缆必须在电缆管中或电缆支架上敷设，电缆管的内径不应小于电缆外径的 1.5 倍，管壁厚度不应小于 2mm。7.1.1 准备工作7.1.1.1 对施工图纸进行会审。7.1.1.2 根据施工图纸和现场情况，确定电缆管的位置、路径统计其品种规格、数量，然后进行备料。7.1.1.3 实测电缆管的长度、高度、转角位置及角度等参数。7.1.1.4 准备施工用的工器具。如工作台、管钳子、铁锯、液压弯管机等。7.1.2 电缆保护管的加工7.1.2.1 根据长度需要，合理搭配使用电缆管。7.1.2.2 弯管a)钢管一般采纳液压弯管机冷弯。b)硬塑料管，一般应采纳热弯。可用电热、热水，待弯曲部位加热呈柔软状态时，放在胎具内弯成形，为加速弯曲恢复硬化，可浇水冷却。c)电缆管的弯曲半径，应符合所穿电缆弯曲半径的规定要求，一般情况下，弯曲角度不应小于 90o，每根电缆管上的弯头不应超过 2 个，直角弯头不能多于 2 个。7.1.2.3 加工好的电缆管口，应磨光，使其光滑无毛刺，无尖锐棱角。7.1.2.4 金属管弯曲后，不应有裂纹，其弯扁程度不宜大于管子外径的...
