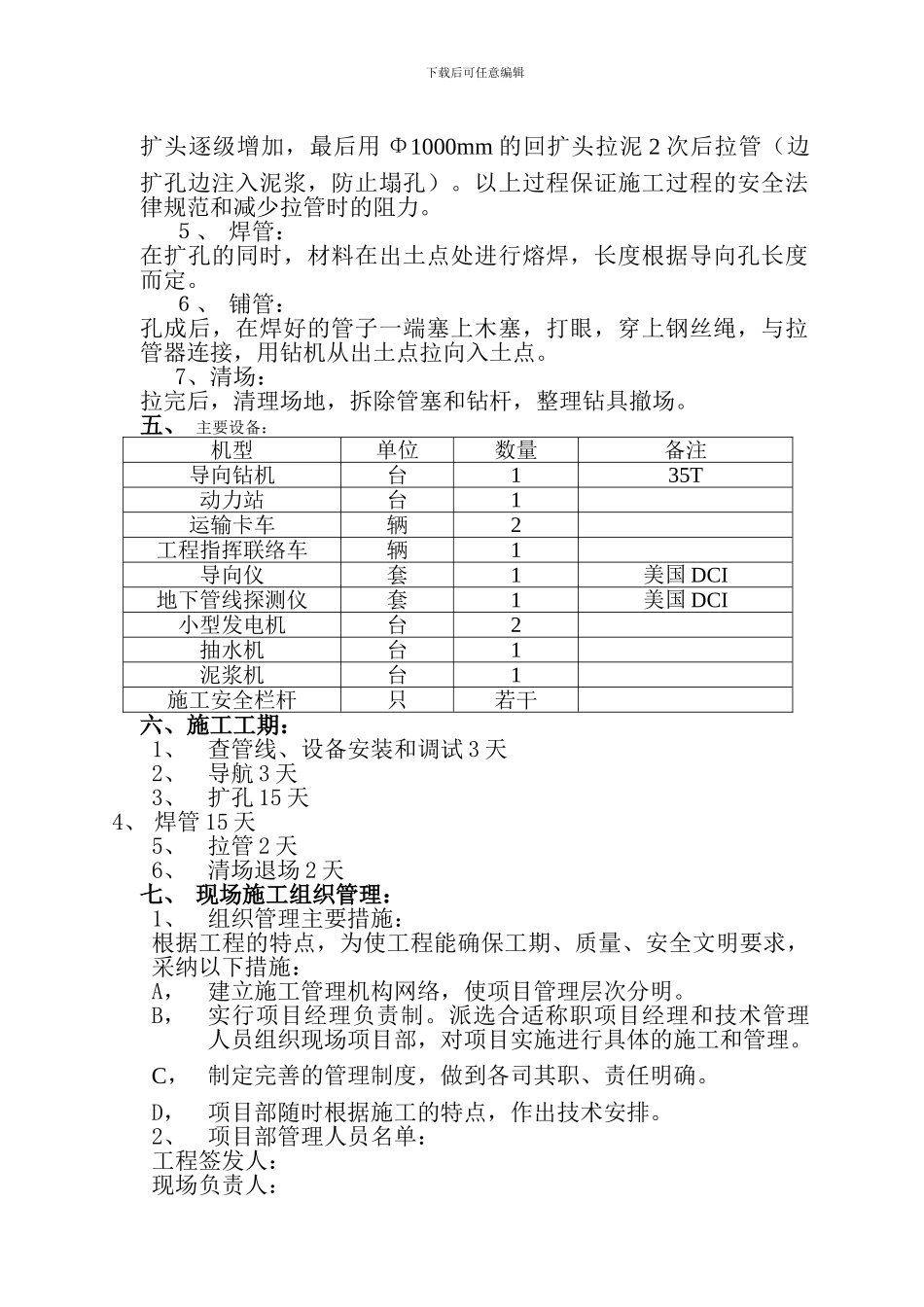

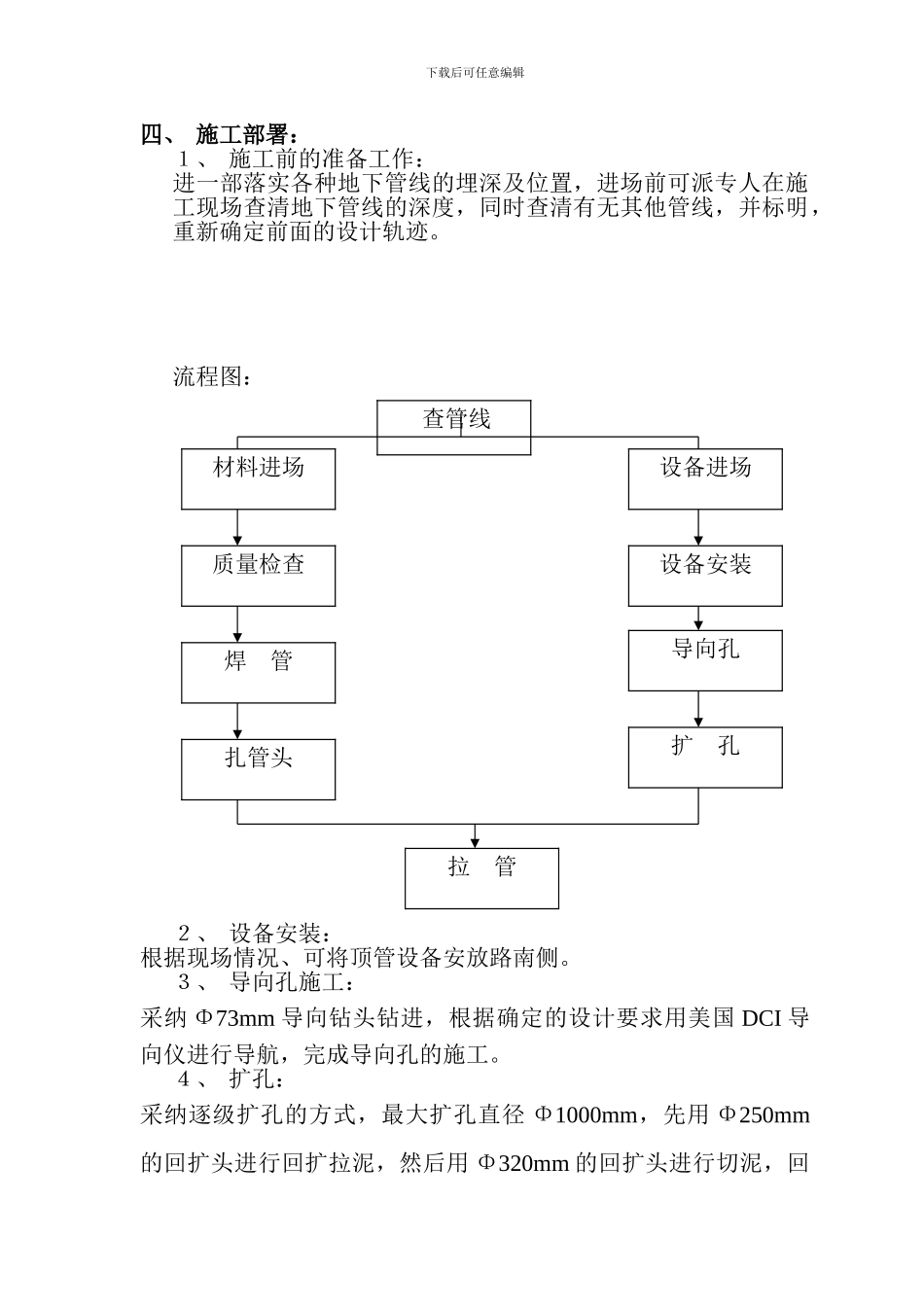

下载后可任意编辑电缆通道工程（施工资料）一、 施 工 方 案二、 进场设备一览表三、 施 工 计 划 图四、 施工平、剖面图编制：审核：批准：南昌安达管道工程有限公司二零一二年六月施工方案一、 工程概况： 本工程电缆通道工程，由南昌安达管道工程有限公司承建。非开挖铺设管 Φ200PE 管 24+3 通及 12+2 通（1）牌楼路穿越浒扬路：24+3 通道一段、长度根据现场勘探约为 80 米。（2）穿越牌楼路：12+2 通道一段、长度根据现场勘探约为 48 米。二、 地层及地下管线情况： 地层情况：本段地层，上部为现有道路，路面基层为灰土路基，以下为土黄色，灰色粘土层，下为少许含砂土，具塑性，多含有黑色铁锰质，含水性交好，具韧性。三、 铺管轨迹设计： 入土处开挖工作坑（１*1.5*1.5），出土处开挖工作坑 （１*1.5*1.5），入、出土成一抛物线的样式。下载后可任意编辑四、 施工部署：１、 施工前的准备工作：进一部落实各种地下管线的埋深及位置，进场前可派专人在施工现场查清地下管线的深度，同时查清有无其他管线，并标明，重新确定前面的设计轨迹。流程图： ２、 设备安装：根据现场情况、可将顶管设备安放路南侧。３、 导向孔施工：采纳 Φ73mm 导向钻头钻进，根据确定的设计要求用美国 DCI 导向仪进行导航，完成导向孔的施工。４、 扩孔：采纳逐级扩孔的方式，最大扩孔直径 Φ1000mm，先用 Φ250mm的回扩头进行回扩拉泥，然后用 Φ320mm 的回扩头进行切泥，回查管线材料进场设备进场质量检查设备安装焊 管导向孔扎管头扩 孔拉 管下载后可任意编辑扩头逐级增加，最后用 Φ1000mm 的回扩头拉泥 2 次后拉管（边扩孔边注入泥浆，防止塌孔）。以上过程保证施工过程的安全法律规范和减少拉管时的阻力。５、 焊管：在扩孔的同时，材料在出土点处进行熔焊，长度根据导向孔长度而定。６、 铺管：孔成后，在焊好的管子一端塞上木塞，打眼，穿上钢丝绳，与拉管器连接，用钻机从出土点拉向入土点。7、清场：拉完后，清理场地，拆除管塞和钻杆，整理钻具撤场。五、 主要设备：机型单位数量备注导向钻机台135T动力站台1运输卡车辆2工程指挥联络车辆1导向仪套1美国 DCI地下管线探测仪套1美国 DCI小型发电机台2抽水机台1泥浆机台1施工安全栏杆只若干六、施工工期：1、查管线、设备安装和调试 3 天2、导航 3 天3、扩孔 15 天4、 焊管 15 天5、拉管 2 天6、清场退场 2 天七、 现场施工组织...
