白云路施工用电方案VIP免费

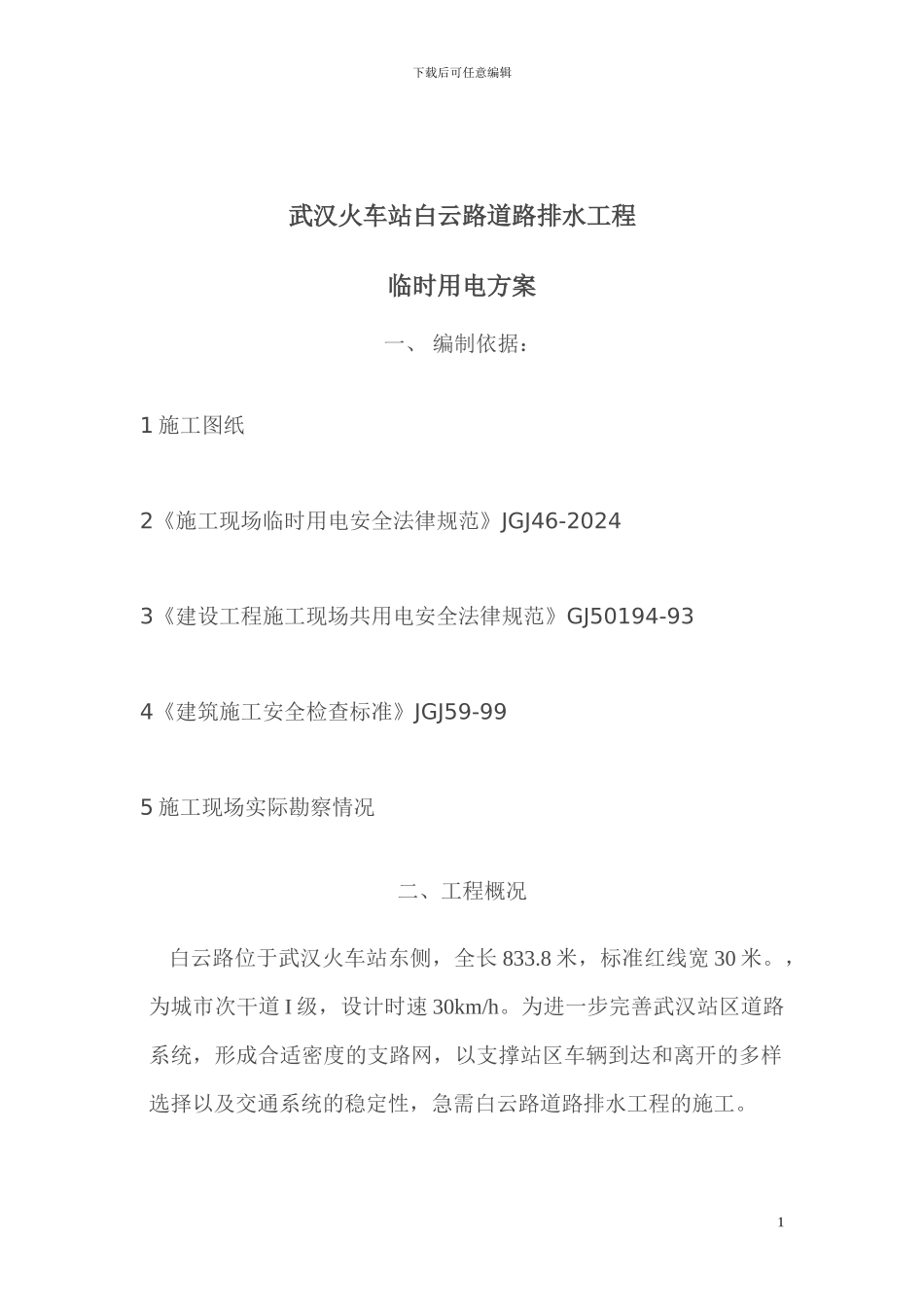

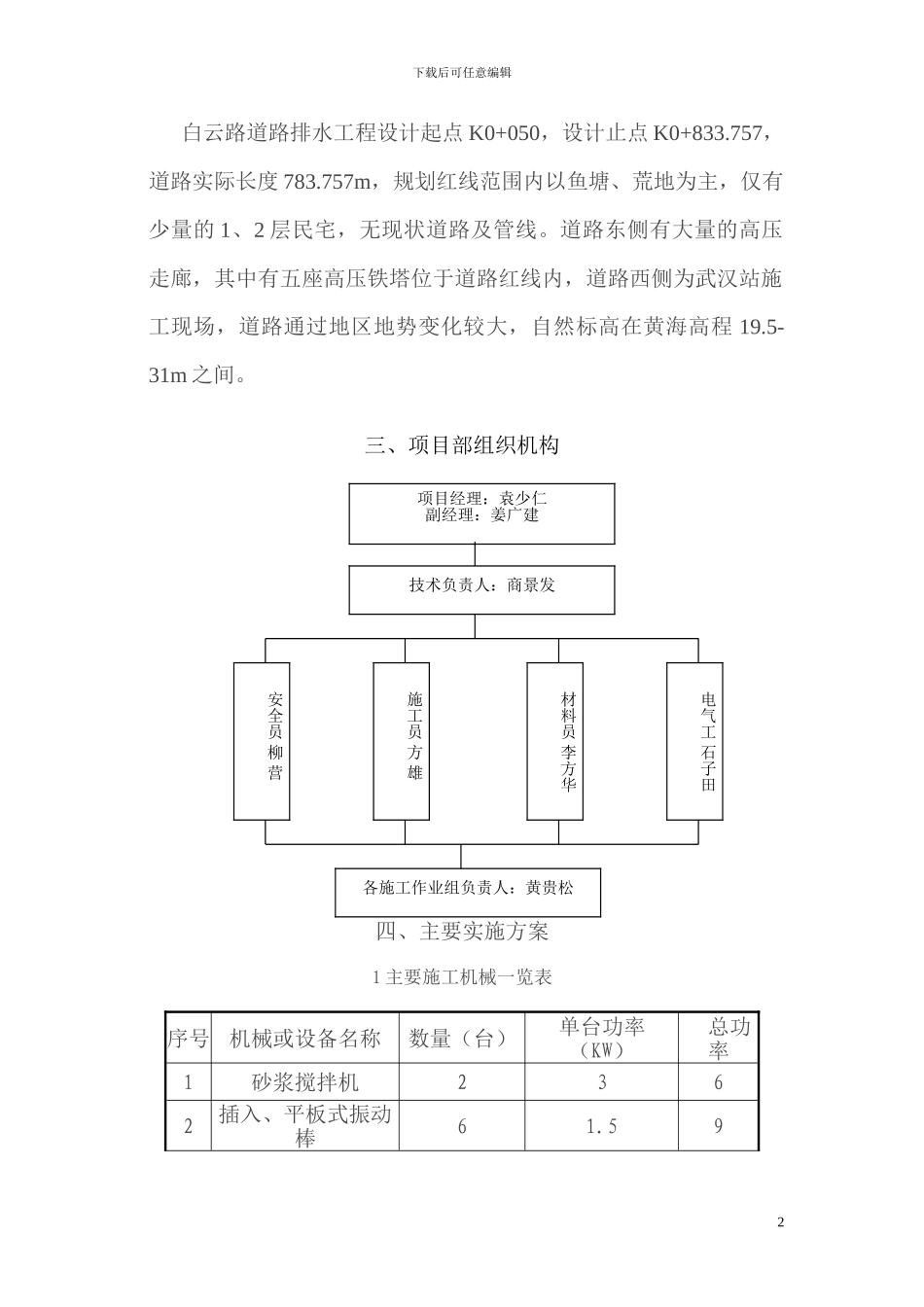

武汉火车站白云路道路排水工程施工用电方案武汉市政特种工程有限公司下载后可任意编辑武汉火车站白云路道路排水工程临时用电方案一、 编制依据：1 施工图纸2《施工现场临时用电安全法律规范》JGJ46-20243《建设工程施工现场共用电安全法律规范》GJ50194-934《建筑施工安全检查标准》JGJ59-995 施工现场实际勘察情况二、工程概况 白云路位于武汉火车站东侧，全长 833.8 米，标准红线宽 30 米。，为城市次干道 I 级，设计时速 30km/h。为进一步完善武汉站区道路系统，形成合适密度的支路网，以支撑站区车辆到达和离开的多样选择以及交通系统的稳定性，急需白云路道路排水工程的施工。1下载后可任意编辑白云路道路排水工程设计起点 K0+050，设计止点 K0+833.757，道路实际长度 783.757m，规划红线范围内以鱼塘、荒地为主，仅有少量的 1、2 层民宅，无现状道路及管线。道路东侧有大量的高压走廊，其中有五座高压铁塔位于道路红线内，道路西侧为武汉站施工现场，道路通过地区地势变化较大，自然标高在黄海高程 19.5-31m 之间。三、项目部组织机构四、主要实施方案1 主要施工机械一览表序号机械或设备名称数量（台）单台功率（KW）总功率1砂浆搅拌机2362插入、平板式振动棒61.592项目经理：袁少仁副经理：姜广建技术负责人：商景发安全员 柳 营施工员 方 雄材料员 李方华电气工 石子田各施工作业组负责人：黄贵松下载后可任意编辑3室内外照明 304砼搅拌机27.5155水泵61.596打夯机41.562、用电量计算电机功率 =45W照明容量 30KW电机平均功率因数为 总用电量为：P=1.05K1P1 1.05 1.05(0.7×46＋0.8×30)＝58W其中：K1~2 为同时使用系数。 3、配电干线负荷计算 根据现场实际情况并考虑其他因数，决定由现场配电室引 2 路主干线为现场供电，即 WL1、WL2。a. WL1 回路，主要是共搅拌机用电及附近辅助小功率设备，该二级配电箱考虑三个输出回路，其中二个回路主要为搅拌机供电 ，一备一用。搅拌机用电功率 46KW由于辅助小功率设备用电量在该回路所占比例微小，同时利用时间极少，因此在计算该回路负荷时可忽略不计。3下载后可任意编辑Iwl1=P/1.732COSφU=46/1.732×0.8×380＝87（A）查表选用电缆：YC-3×25 2×16验算：主要验算电缆的机械强度及容许电压降。本工程所有电缆均采纳挂线杆敷设，因此可忽略机械强度的计算，只考虑容许电压降，且只验算电机的容许的电压降即可。通常电机容许电压波动为：±5%，对施工现...
