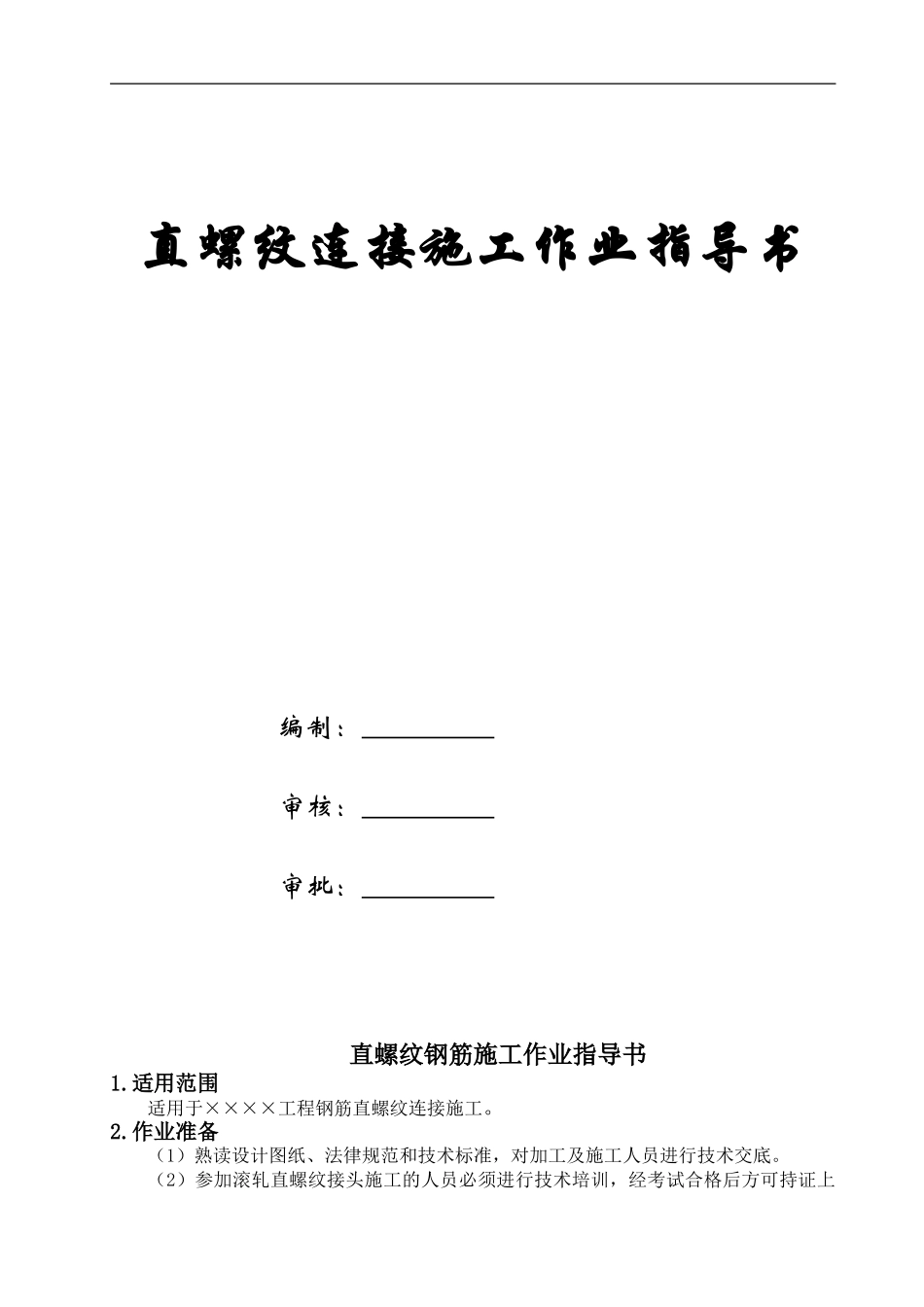

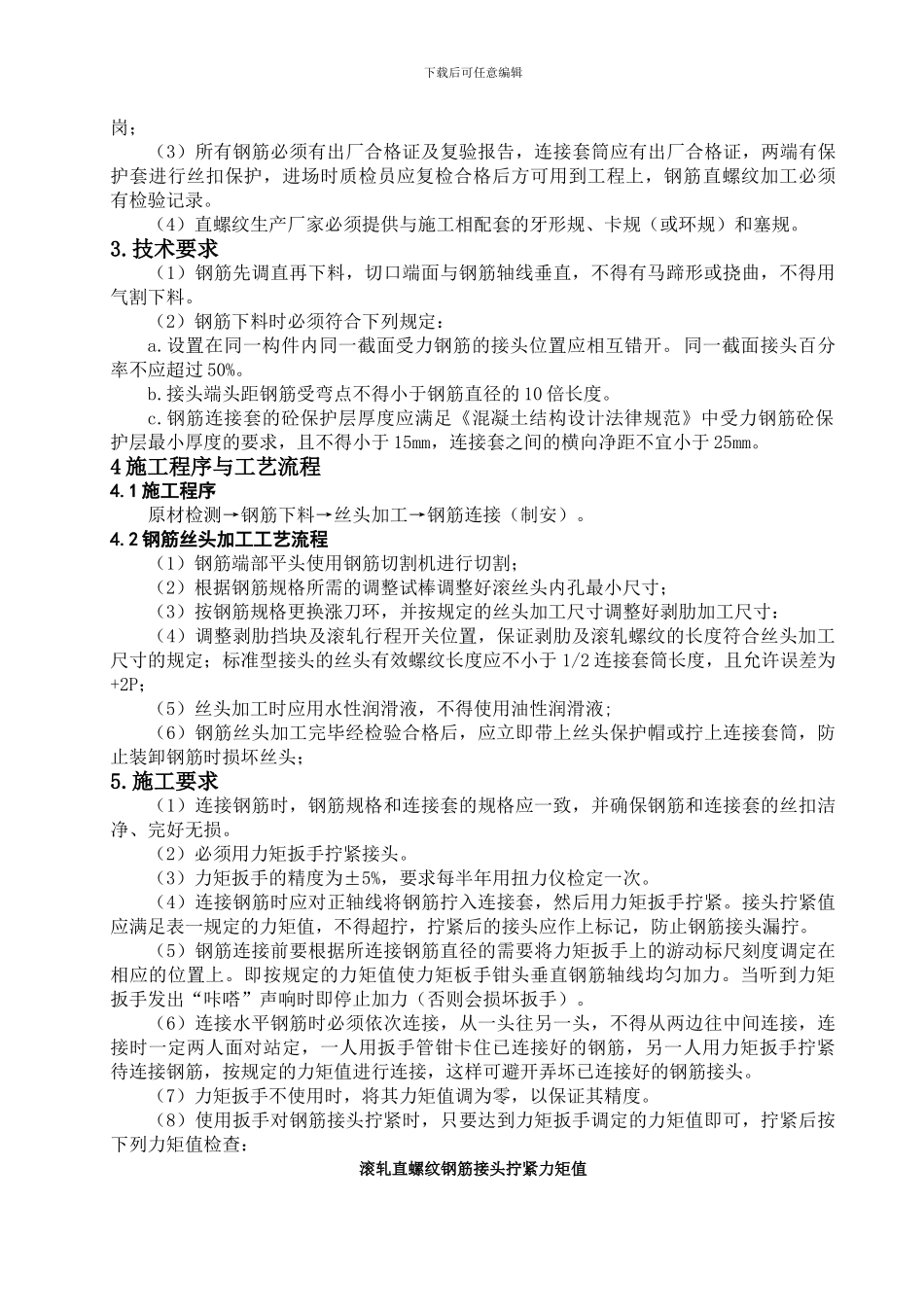

直螺纹连接施工作业指导书编制: 审核: 审批: 直螺纹钢筋施工作业指导书1.适用范围适用于××××工程钢筋直螺纹连接施工。2.作业准备(1)熟读设计图纸、法律规范和技术标准,对加工及施工人员进行技术交底。(2)参加滚轧直螺纹接头施工的人员必须进行技术培训,经考试合格后方可持证上下载后可任意编辑岗; (3)所有钢筋必须有出厂合格证及复验报告,连接套筒应有出厂合格证,两端有保护套进行丝扣保护,进场时质检员应复检合格后方可用到工程上,钢筋直螺纹加工必须有检验记录。(4)直螺纹生产厂家必须提供与施工相配套的牙形规、卡规(或环规)和塞规。3.技术要求(1)钢筋先调直再下料,切口端面与钢筋轴线垂直,不得有马蹄形或挠曲,不得用气割下料。 (2)钢筋下料时必须符合下列规定:a.设置在同一构件内同一截面受力钢筋的接头位置应相互错开。同一截面接头百分率不应超过 50%。b.接头端头距钢筋受弯点不得小于钢筋直径的 10 倍长度。c.钢筋连接套的砼保护层厚度应满足《混凝土结构设计法律规范》中受力钢筋砼保护层最小厚度的要求,且不得小于 15mm,连接套之间的横向净距不宜小于 25mm。4 施工程序与工艺流程4.1 施工程序原材检测→钢筋下料→丝头加工→钢筋连接(制安)。4.2 钢筋丝头加工工艺流程(1)钢筋端部平头使用钢筋切割机进行切割;(2)根据钢筋规格所需的调整试棒调整好滚丝头内孔最小尺寸;(3)按钢筋规格更换涨刀环,并按规定的丝头加工尺寸调整好剥肋加工尺寸:(4)调整剥肋挡块及滚轧行程开关位置,保证剥肋及滚轧螺纹的长度符合丝头加工尺寸的规定;标准型接头的丝头有效螺纹长度应不小于 1/2 连接套筒长度,且允许误差为+2P;(5)丝头加工时应用水性润滑液,不得使用油性润滑液;(6)钢筋丝头加工完毕经检验合格后,应立即带上丝头保护帽或拧上连接套筒,防止装卸钢筋时损坏丝头;5.施工要求(1)连接钢筋时,钢筋规格和连接套的规格应一致,并确保钢筋和连接套的丝扣洁净、完好无损。(2)必须用力矩扳手拧紧接头。 (3)力矩扳手的精度为±5%,要求每半年用扭力仪检定一次。 (4)连接钢筋时应对正轴线将钢筋拧入连接套,然后用力矩扳手拧紧。接头拧紧值应满足表一规定的力矩值,不得超拧,拧紧后的接头应作上标记,防止钢筋接头漏拧。(5)钢筋连接前要根据所连接钢筋直径的需要将力矩扳手上的游动标尺刻度调定在相应的位置上。即按规定的力矩值使力矩板手钳头垂直钢筋轴线均匀加力。当...
