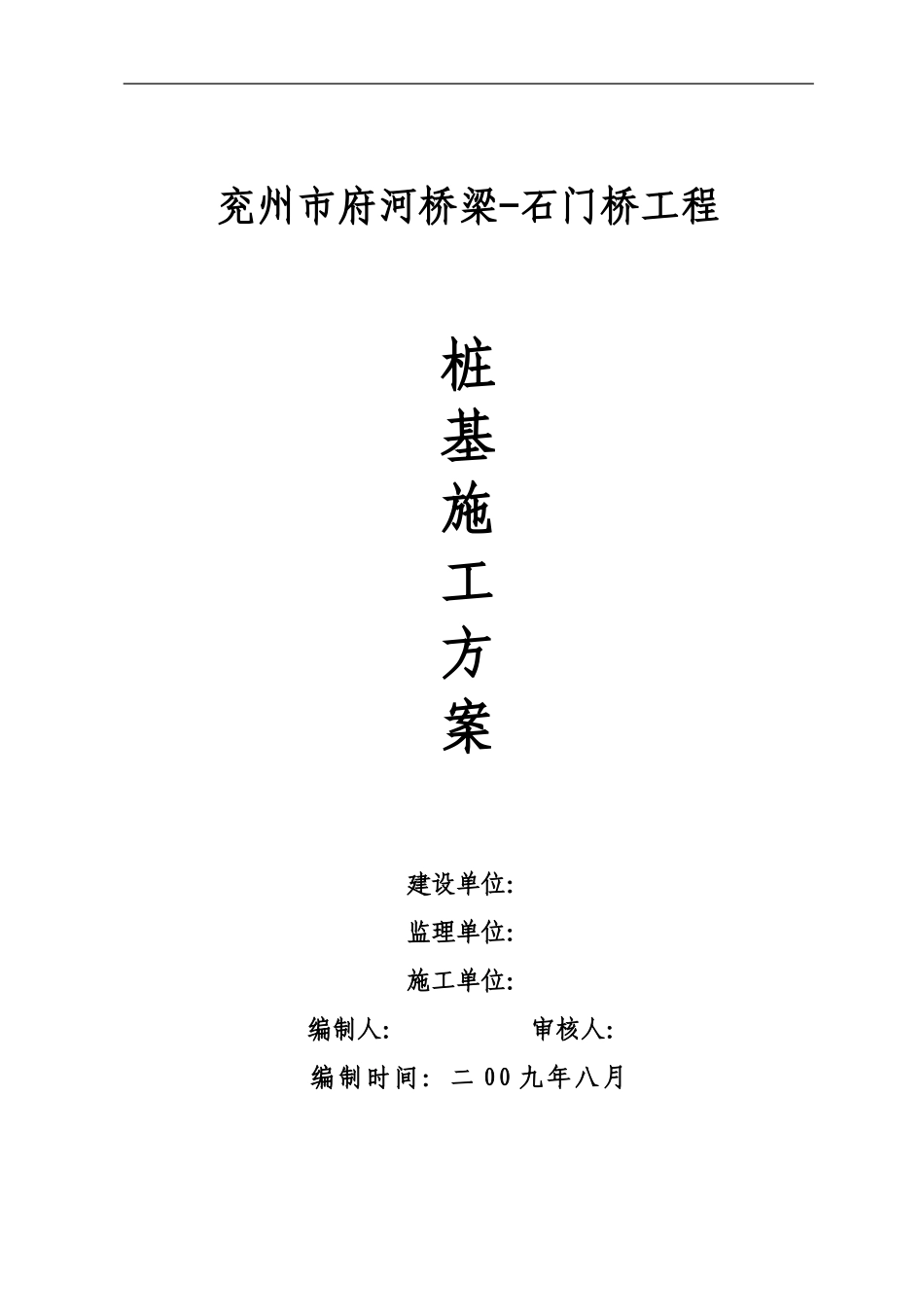

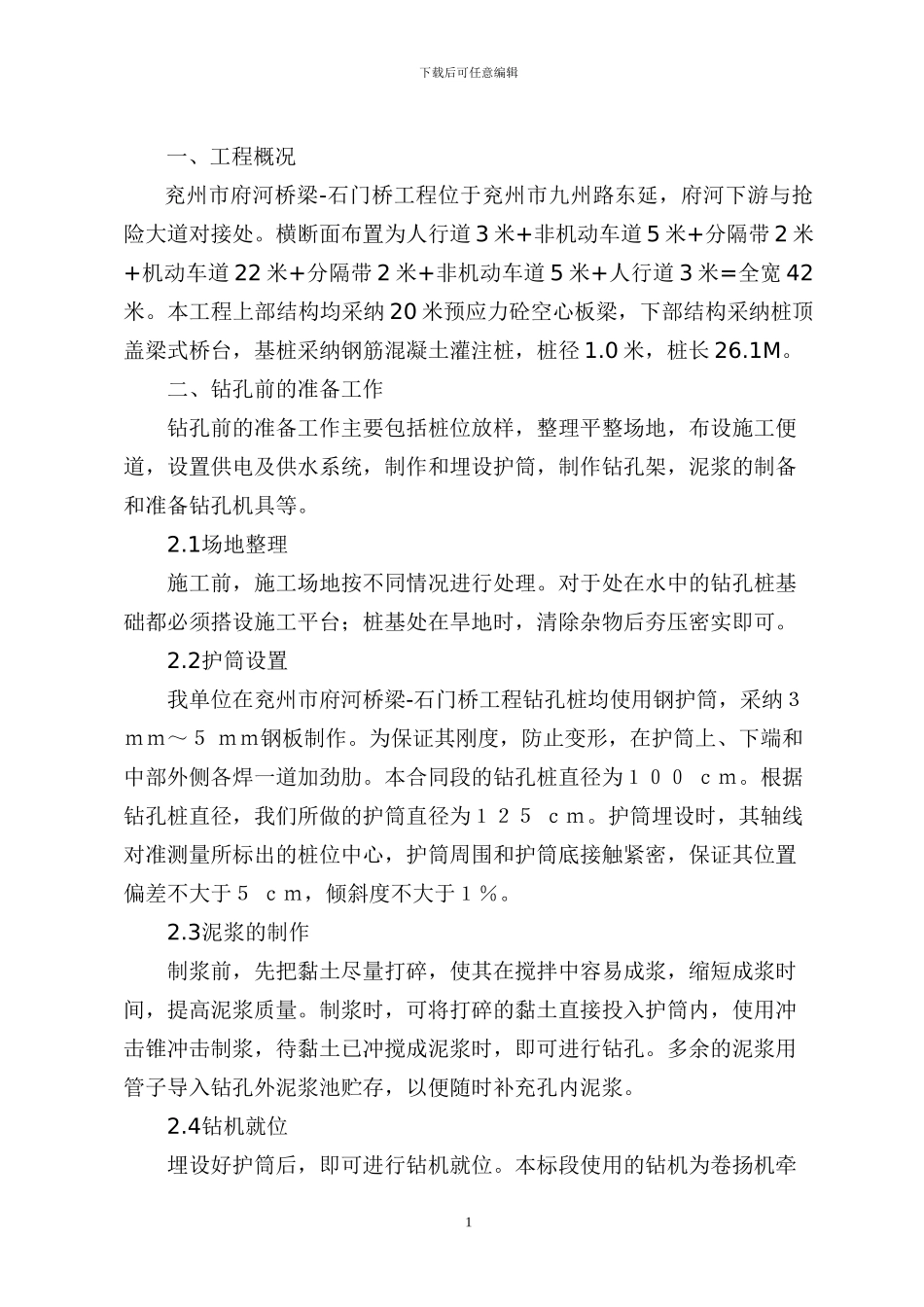

兖州市府河桥梁-石门桥工程桩基施工方案 建设单位：监理单位：施工单位：编制人： 审核人：编制时间：二 00 九年八月下载后可任意编辑一、工程概况 兖州市府河桥梁-石门桥工程位于兖州市九州路东延，府河下游与抢险大道对接处。横断面布置为人行道 3 米+非机动车道 5 米+分隔带 2 米+机动车道 22 米+分隔带 2 米+非机动车道 5 米+人行道 3 米=全宽 42米。本工程上部结构均采纳 20 米预应力砼空心板梁，下部结构采纳桩顶盖梁式桥台，基桩采纳钢筋混凝土灌注桩，桩径 1.0 米，桩长 26.1M。二、钻孔前的准备工作钻孔前的准备工作主要包括桩位放样，整理平整场地，布设施工便道，设置供电及供水系统，制作和埋设护筒，制作钻孔架，泥浆的制备和准备钻孔机具等。2.1场地整理施工前，施工场地按不同情况进行处理。对于处在水中的钻孔桩基础都必须搭设施工平台；桩基处在旱地时，清除杂物后夯压密实即可。 2.2护筒设置我单位在兖州市府河桥梁-石门桥工程钻孔桩均使用钢护筒，采纳３ ｍｍ～５ ｍｍ钢板制作。为保证其刚度，防止变形，在护筒上、下端和中部外侧各焊一道加劲肋。本合同段的钻孔桩直径为１００ ｃｍ。根据钻孔桩直径，我们所做的护筒直径为１２５ ｃｍ。护筒埋设时，其轴线对准测量所标出的桩位中心，护筒周围和护筒底接触紧密，保证其位置偏差不大于５ ｃｍ，倾斜度不大于１％。 2.3泥浆的制作 制浆前，先把黏土尽量打碎，使其在搅拌中容易成浆，缩短成浆时间，提高泥浆质量。制浆时，可将打碎的黏土直接投入护筒内，使用冲击锥冲击制浆，待黏土已冲搅成泥浆时，即可进行钻孔。多余的泥浆用管子导入钻孔外泥浆池贮存，以便随时补充孔内泥浆。2.4钻机就位埋设好护筒后，即可进行钻机就位。本标段使用的钻机为卷扬机牵1下载后可任意编辑引式冲击钻和冲抓钻。就位时，只要使钻锥中心对准测量放样时所测设的桩位即可，其对中误差不得大于５ ｃｍ。三、 钻孔工艺3.1冲击钻钻孔工艺3.1.1开钻前应注意的事项开钻前，在护筒内多加一些黏土。地表土层松疏时，还要混合加入一定数量的小片石，然后注入泥浆和清水，借助钻头的冲击把泥膏、石块挤向孔壁，以加固护筒角。为防止冲击振动使邻孔坍塌或影响邻孔已灌注砼的凝固，必须等邻孔砼灌注完毕并达到一定的强度后方可开始钻孔。冲击钻孔时宜用小冲程，当孔底在护筒脚下３ ｍ～４ ｍ后，可根据实际情况适当加大冲程。在钻孔桩上部淤泥段，考虑采纳冲抓钻，一方面可...
