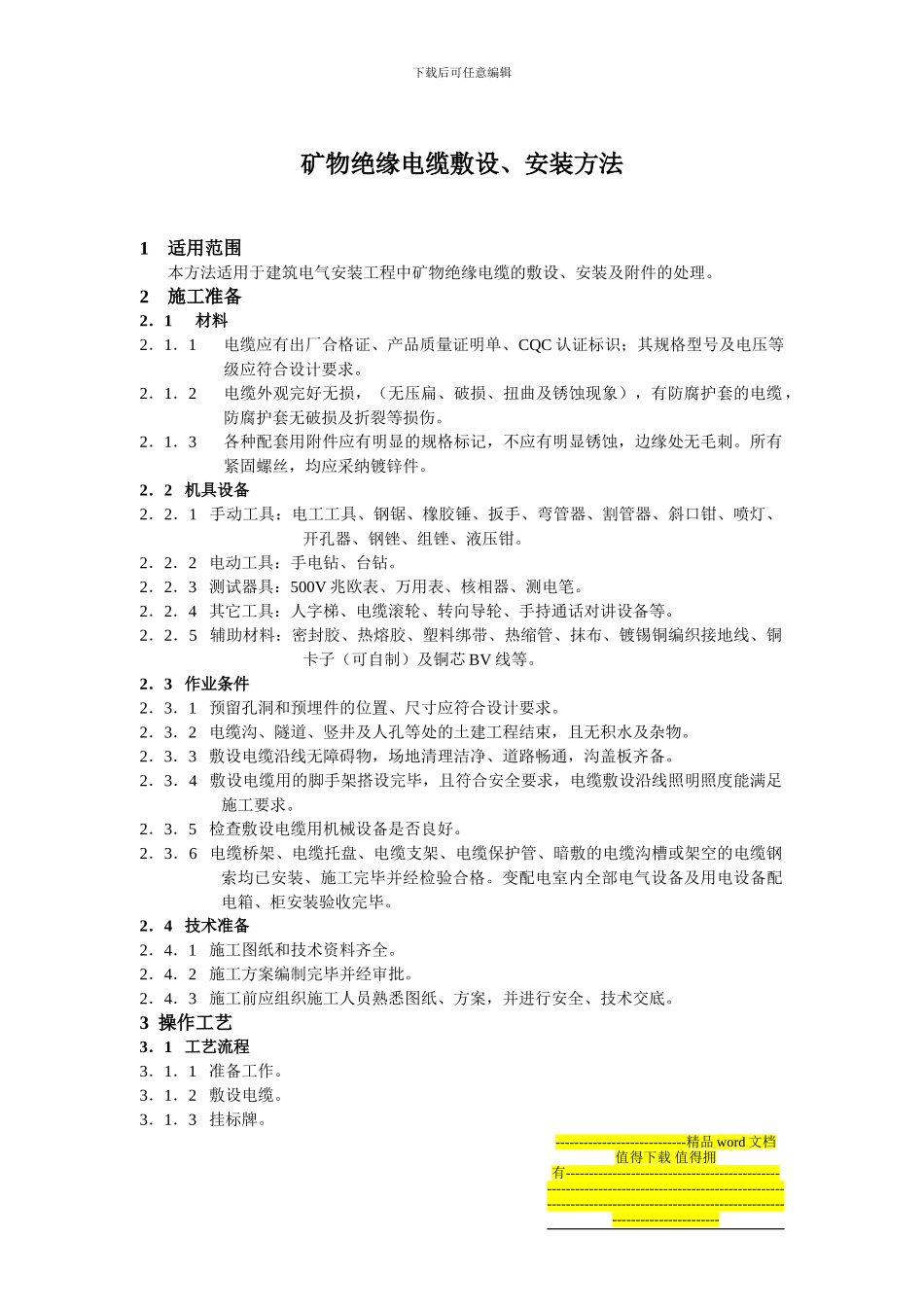

下载后可任意编辑矿物绝缘电缆敷设、安装方法1适用范围本方法适用于建筑电气安装工程中矿物绝缘电缆的敷设、安装及附件的处理。2施工准备2．1材料2．1．1电缆应有出厂合格证、产品质量证明单、CQC 认证标识；其规格型号及电压等级应符合设计要求。2．1．2电缆外观完好无损，（无压扁、破损、扭曲及锈蚀现象），有防腐护套的电缆，防腐护套无破损及折裂等损伤。2．1．3各种配套用附件应有明显的规格标记，不应有明显锈蚀，边缘处无毛刺。所有紧固螺丝，均应采纳镀锌件。2．2 机具设备2．2．1 手动工具：电工工具、钢锯、橡胶锤、扳手、弯管器、割管器、斜口钳、喷灯、开孔器、钢锉、组锉、液压钳。2．2．2 电动工具：手电钻、台钻。2．2．3 测试器具：500V 兆欧表、万用表、核相器、测电笔。2．2．4 其它工具：人字梯、电缆滚轮、转向导轮、手持通话对讲设备等。 2．2．5 辅助材料：密封胶、热熔胶、塑料绑带、热缩管、抹布、镀锡铜编织接地线、铜卡子（可自制）及铜芯 BV 线等。2．3 作业条件2．3．1 预留孔洞和预埋件的位置、尺寸应符合设计要求。2．3．2 电缆沟、隧道、竖井及人孔等处的土建工程结束，且无积水及杂物。2．3．3 敷设电缆沿线无障碍物，场地清理洁净、道路畅通，沟盖板齐备。2．3．4 敷设电缆用的脚手架搭设完毕，且符合安全要求，电缆敷设沿线照明照度能满足施工要求。2．3．5 检查敷设电缆用机械设备是否良好。2．3．6 电缆桥架、电缆托盘、电缆支架、电缆保护管、暗敷的电缆沟槽或架空的电缆钢索均已安装、施工完毕并经检验合格。变配电室内全部电气设备及用电设备配电箱、柜安装验收完毕。2．4 技术准备2．4．1 施工图纸和技术资料齐全。2．4．2 施工方案编制完毕并经审批。2．4．3 施工前应组织施工人员熟悉图纸、方案，并进行安全、技术交底。3 操作工艺3．1 工艺流程3．1．1 准备工作。3．1．2 敷设电缆。3．1．3 挂标牌。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑3．1．4 终端接头、中间接头的制作。3．1．5 电缆分相3．1．6 试验、试运行。3．2 操作方法3．2．1 准备工作3．2．1．1 施工前检查所敷设电缆的规格、型号、截面等是否符合设计要求，处观应无明显...
