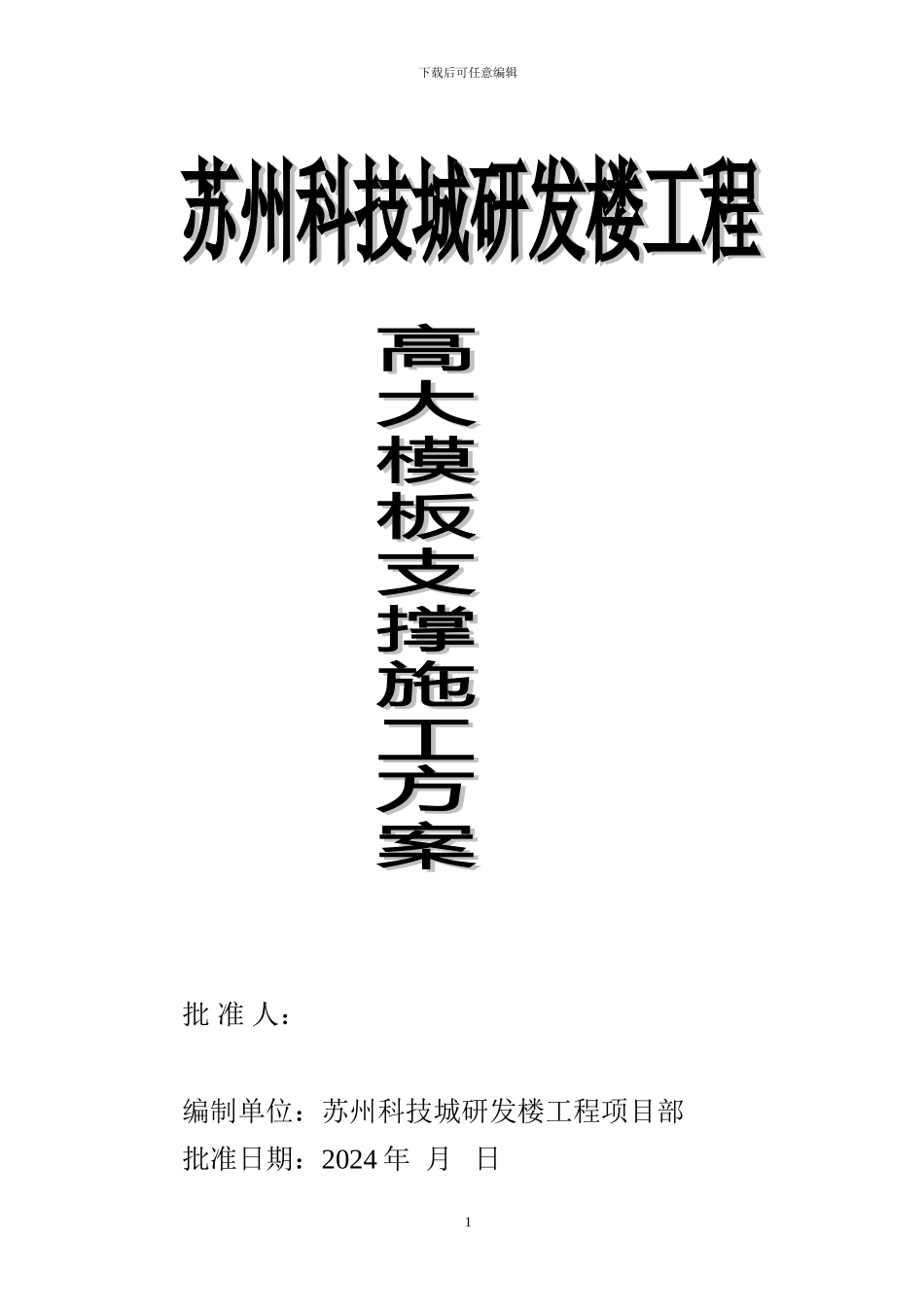

研发楼高大模板及支撑架体施工方案VIP免费

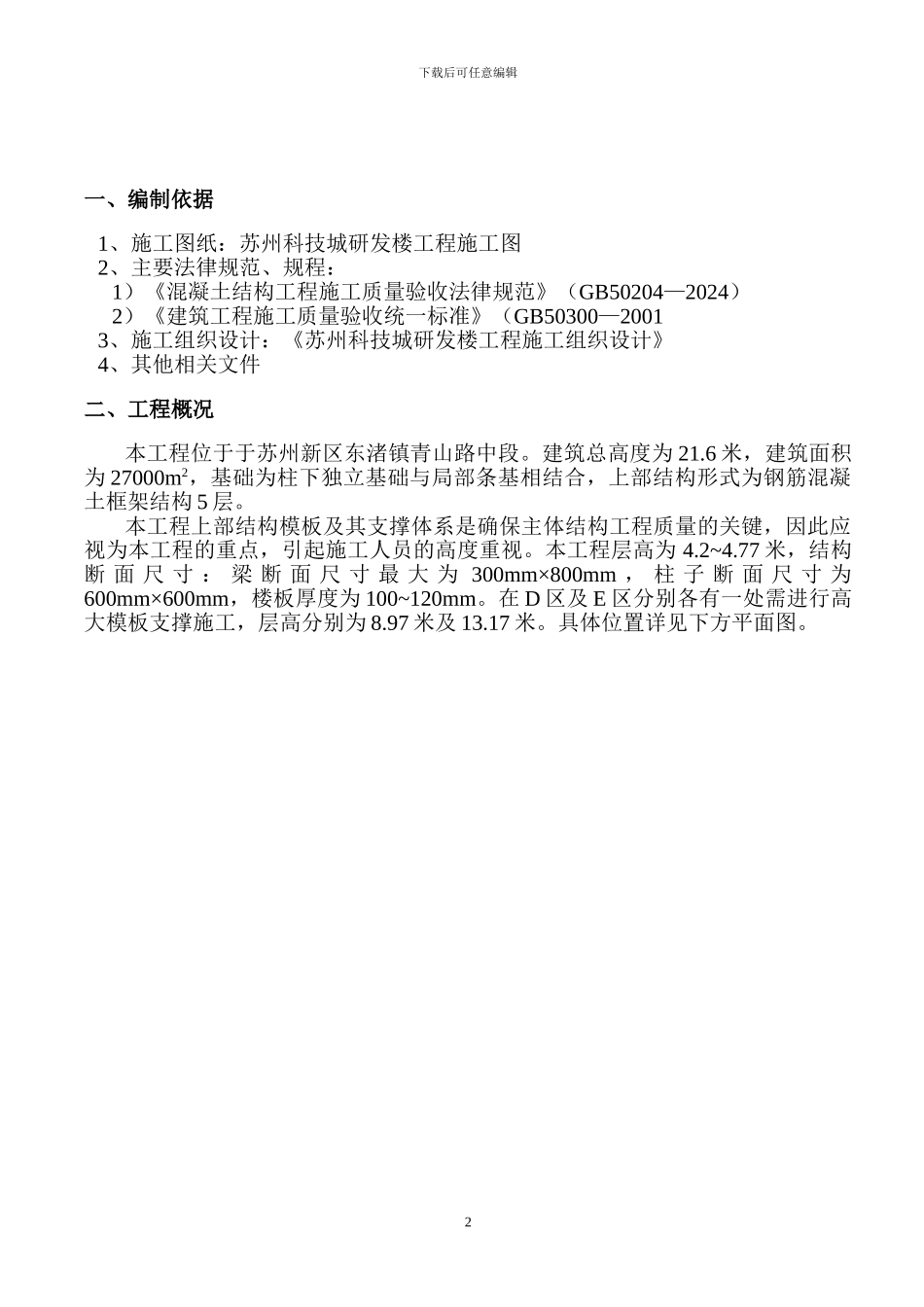

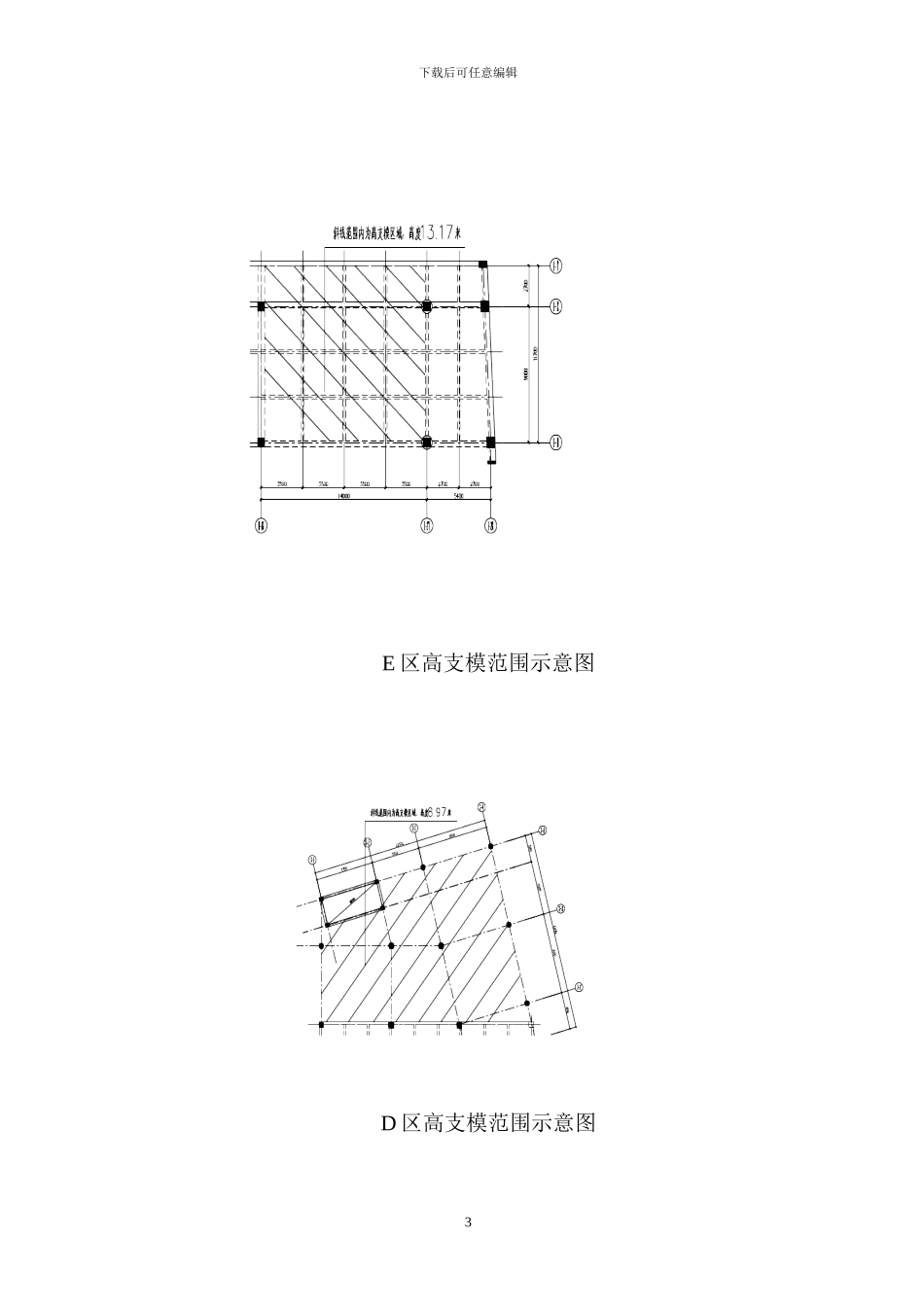

下载后可任意编辑批 准 人：编制单位：苏州科技城研发楼工程项目部批准日期：2024 年 月 日1下载后可任意编辑一、编制依据1、施工图纸：苏州科技城研发楼工程施工图2、主要法律规范、规程：1）《混凝土结构工程施工质量验收法律规范》（GB50204—2024）2）《建筑工程施工质量验收统一标准》（GB50300—20013、施工组织设计：《苏州科技城研发楼工程施工组织设计》4、其他相关文件二、工程概况本工程位于于苏州新区东渚镇青山路中段。建筑总高度为 21.6 米，建筑面积为 27000m2，基础为柱下独立基础与局部条基相结合，上部结构形式为钢筋混凝土框架结构 5 层。本工程上部结构模板及其支撑体系是确保主体结构工程质量的关键，因此应视为本工程的重点，引起施工人员的高度重视。本工程层高为 4.2~4.77 米，结构断 面 尺 寸 ： 梁 断 面 尺 寸 最 大 为 300mm×800mm ， 柱 子 断 面 尺 寸 为600mm×600mm，楼板厚度为 100~120mm。在 D 区及 E 区分别各有一处需进行高大模板支撑施工，层高分别为 8.97 米及 13.17 米。具体位置详见下方平面图。2下载后可任意编辑E 区高支模范围示意图D 区高支模范围示意图3下载后可任意编辑三、施工准备1、技术准备项目技术负责人组织项目部技术、生产人员熟悉图纸，认真掌握施工图的内容、要求和特点，针对有关施工技术和图纸存在的问题做好记录，通过会审对图纸中存在的问题与设计、监理、建设单位共同协商解决，取得一致的意见后，办理图纸会审记录，作为施工图的变更依据和施工操作依据，熟悉各部位的截面尺寸、标高，制定模板初步设计方案。2、机具准备施工前，根据现场场地及施工进度安排，准备施工中所需使用的机具，主要有：锤子、单手扳头、圆盘锯、平刨、手电钻、手提电锯、活动扳手、钢丝钳、墨斗、砂轮切割机、水准仪、经纬仪、水平尺、钢卷尺、工程检测尺等。3、材料准备 梁模板采纳 16 厚本松胶合板模板，楼板模板采纳 12 厚本松胶合木模板，模板基本周转 3 次，方木采纳 40mm×90mm 落叶松方木，模板的支撑系统采纳 Φ48的扣件式钢管支承体系。根据现场所需材料，提前考察，选用相关材料厂家。四、主要施工方法及措施模板施工前应预先认真阅读图纸，细心翻样，确定各部位定位轴线（包括细部尺寸）、标高传递及制模、支模方法（包括绘制模板排列图），并将轴线、标高引测到位。同时按图把柱、梁、梯等各自的位置线弹测在相应地面或楼面上（即放实...
