砖混结构钢筋绑扎工程施工技术方案VIP免费

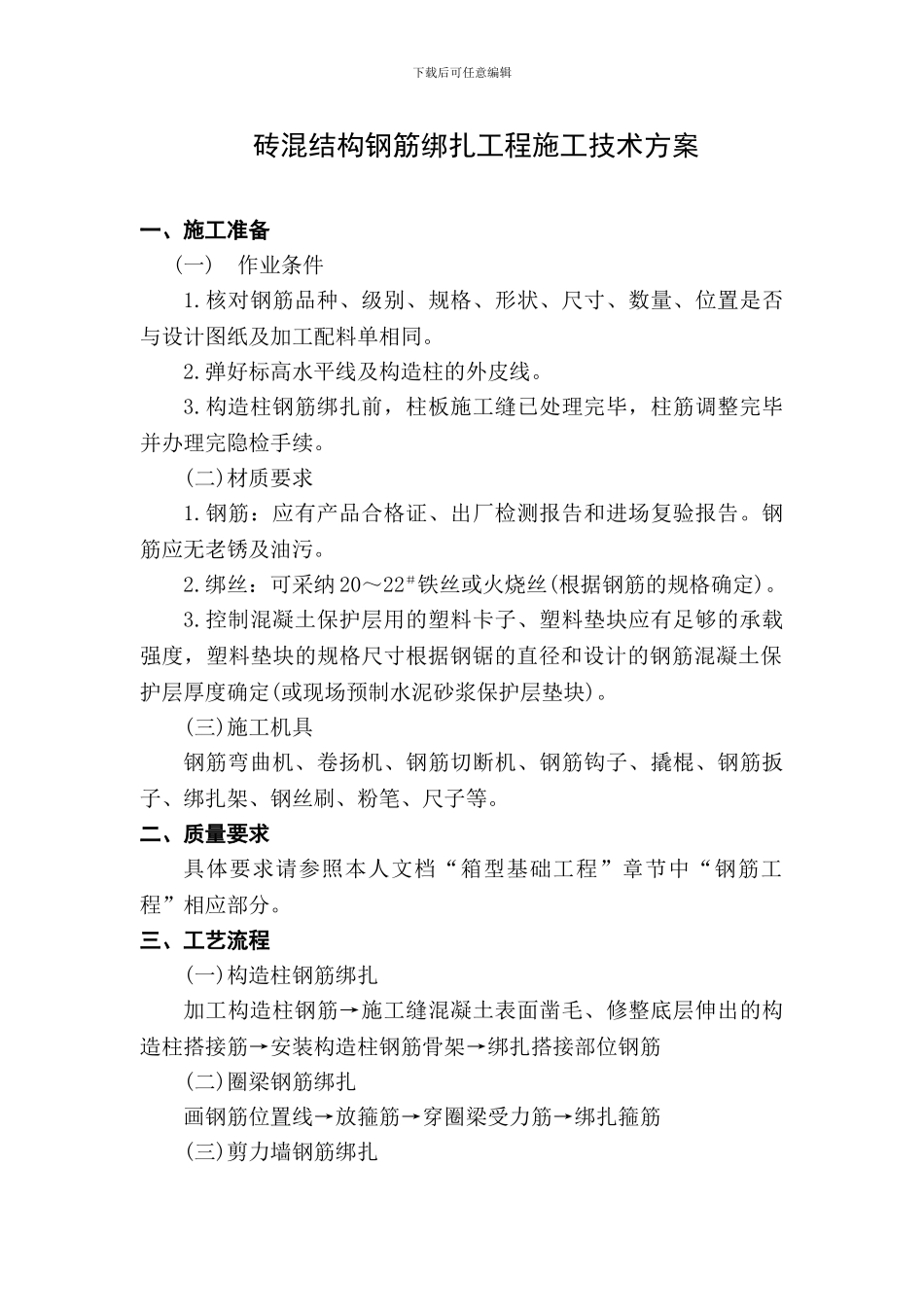

砖混结构钢筋绑扎工程施工技术方案_第1页
1/7

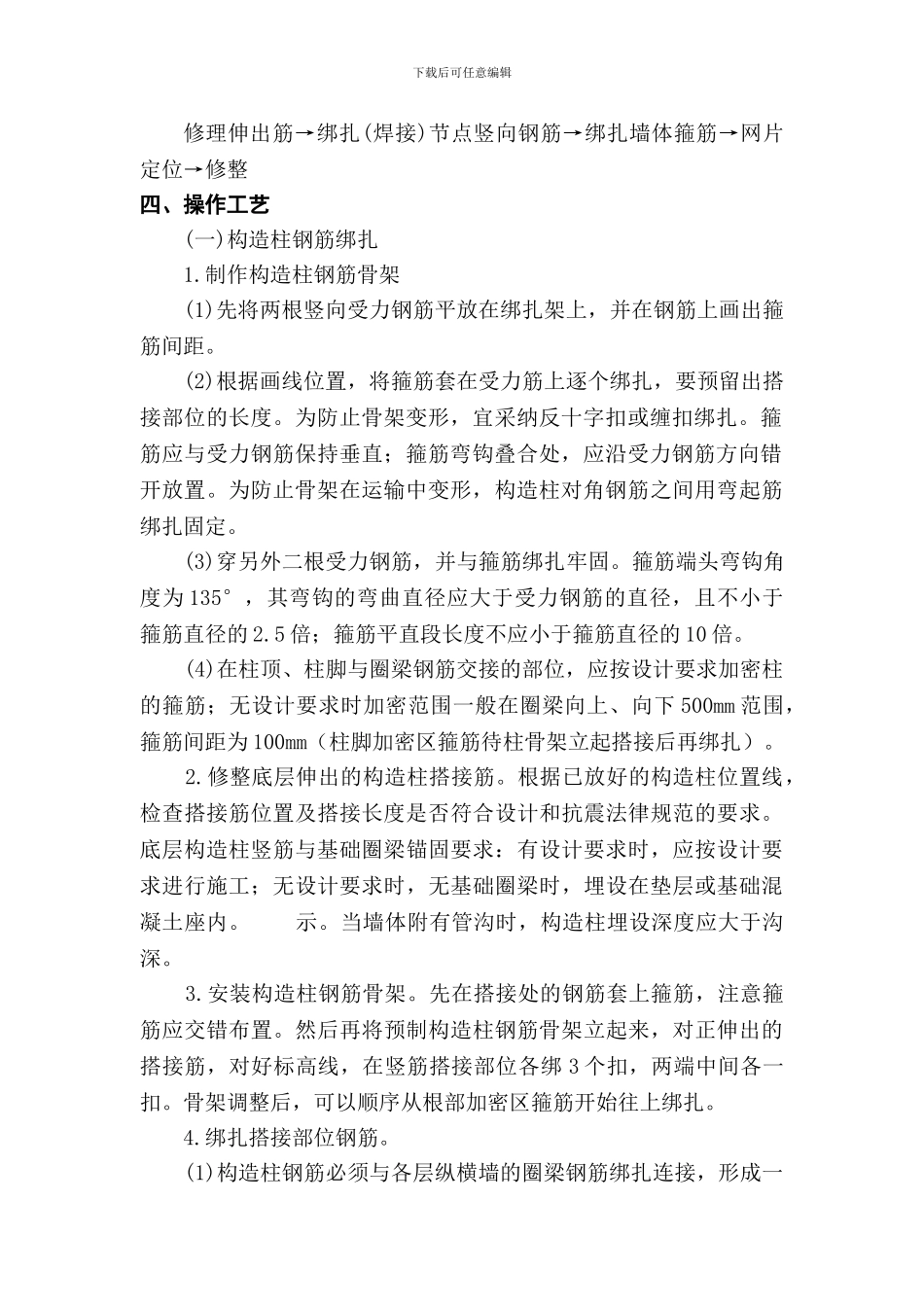

砖混结构钢筋绑扎工程施工技术方案_第2页
2/7

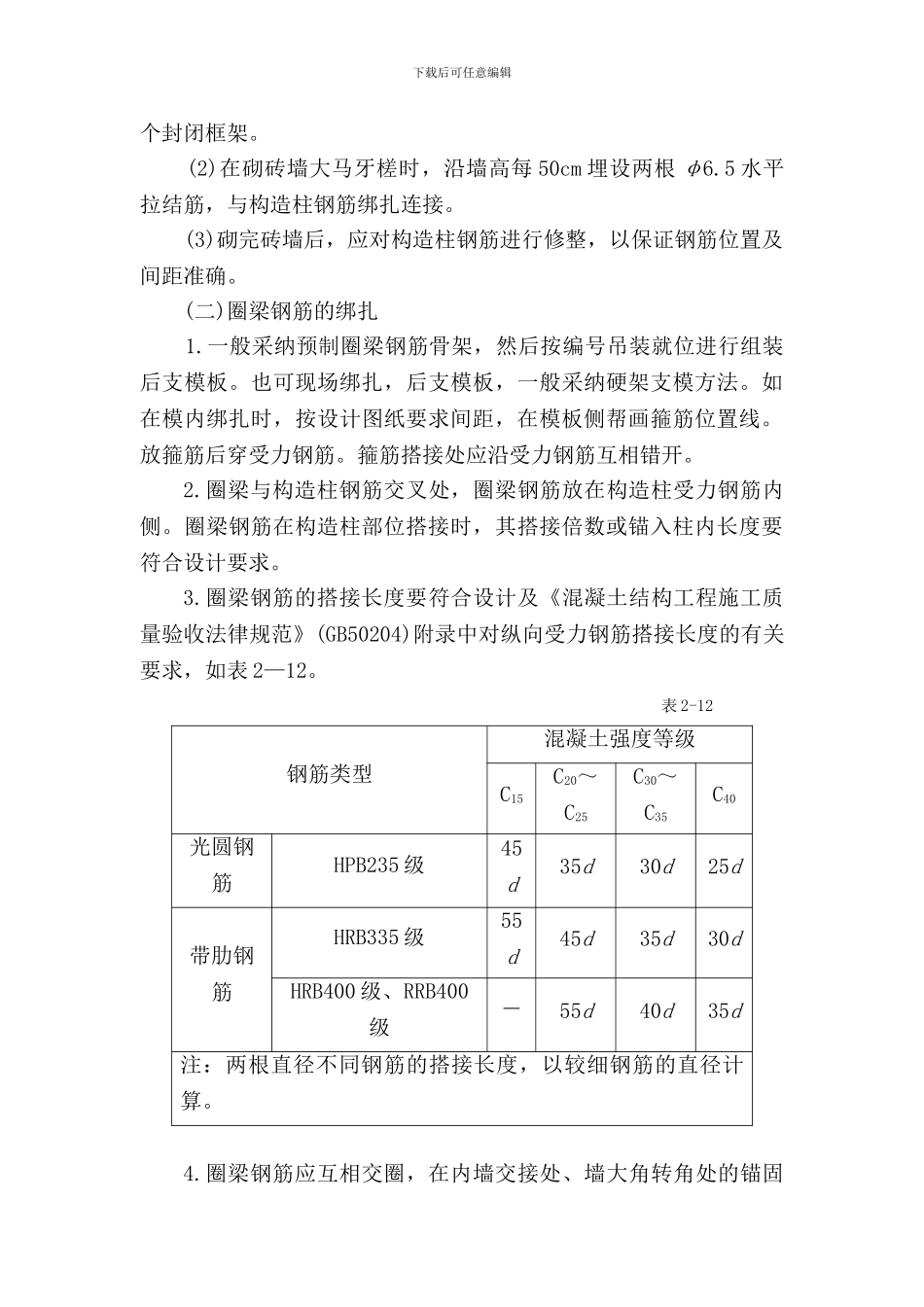

砖混结构钢筋绑扎工程施工技术方案_第3页
3/7
下载后可任意编辑 砖混结构钢筋绑扎工程施工技术方案一、施工准备(一)作业条件1.核对钢筋品种、级别、规格、形状、尺寸、数量、位置是否与设计图纸及加工配料单相同。2.弹好标高水平线及构造柱的外皮线。3.构造柱钢筋绑扎前,柱板施工缝已处理完毕,柱筋调整完毕并办理完隐检手续。(二)材质要求1.钢筋:应有产品合格证、出厂检测报告和进场复验报告。钢筋应无老锈及油污。2.绑丝:可采纳 20~22#铁丝或火烧丝(根据钢筋的规格确定)。3.控制混凝土保护层用的塑料卡子、塑料垫块应有足够的承载强度,塑料垫块的规格尺寸根据钢锯的直径和设计的钢筋混凝土保护层厚度确定(或现场预制水泥砂浆保护层垫块)。(三)施工机具钢筋弯曲机、卷扬机、钢筋切断机、钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷、粉笔、尺子等。二、质量要求具体要求请参照本人文档“箱型基础工程”章节中“钢筋工程”相应部分。三、工艺流程(一)构造柱钢筋绑扎加工构造柱钢筋→施工缝混凝土表面凿毛、修整底层伸出的构造柱搭接筋→安装构造柱钢筋骨架→绑扎搭接部位钢筋(二)圈梁钢筋绑扎画钢筋位置线→放箍筋→穿圈梁受力筋→绑扎箍筋(三)剪力墙钢筋绑扎下载后可任意编辑修理伸出筋→绑扎(焊接)节点竖向钢筋→绑扎墙体箍筋→网片定位→修整四、操作工艺(一)构造柱钢筋绑扎1.制作构造柱钢筋骨架(1)先将两根竖向受力钢筋平放在绑扎架上,并在钢筋上画出箍筋间距。(2)根据画线位置,将箍筋套在受力筋上逐个绑扎,要预留出搭接部位的长度。为防止骨架变形,宜采纳反十字扣或缠扣绑扎。箍筋应与受力钢筋保持垂直;箍筋弯钩叠合处,应沿受力钢筋方向错开放置。为防止骨架在运输中变形,构造柱对角钢筋之间用弯起筋绑扎固定。(3)穿另外二根受力钢筋,并与箍筋绑扎牢固。箍筋端头弯钩角度为 135°,其弯钩的弯曲直径应大于受力钢筋的直径,且不小于箍筋直径的 2.5 倍;箍筋平直段长度不应小于箍筋直径的 10 倍。 (4)在柱顶、柱脚与圈梁钢筋交接的部位,应按设计要求加密柱的箍筋;无设计要求时加密范围一般在圈梁向上、向下 500mm 范围,箍筋间距为 100mm(柱脚加密区箍筋待柱骨架立起搭接后再绑扎)。 2.修整底层伸出的构造柱搭接筋。根据已放好的构造柱位置线,检查搭接筋位置及搭接长度是否符合设计和抗震法律规范的要求。底层构造柱竖筋与基础圈梁锚固要求:有设计要求时,应按设计要求进行施工;无设计要求时,无基础圈梁时,埋设在垫层或基础混凝土座内。 示。当墙体附有...
