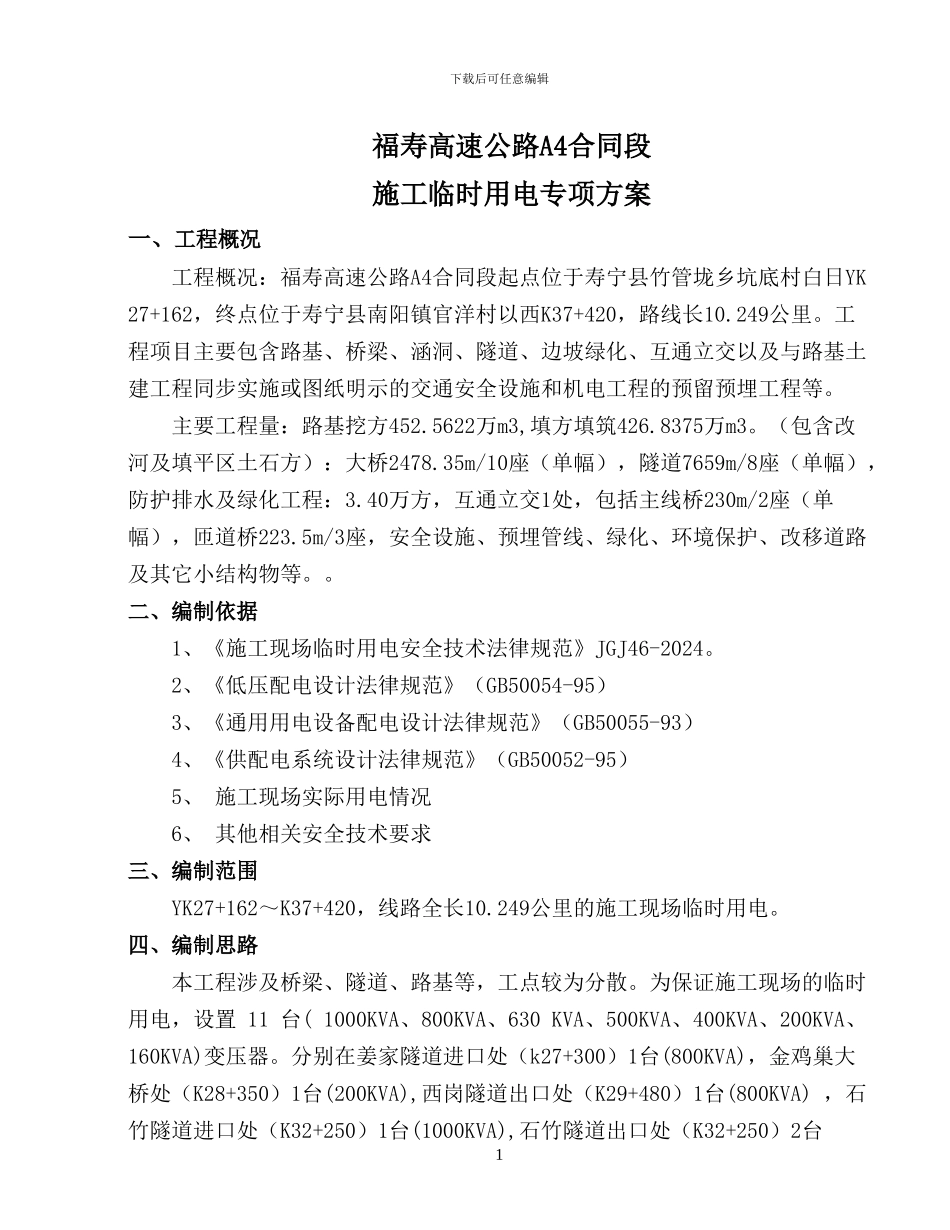

下载后可任意编辑福寿高速公路A4合同段施工临时用电专项方案一、工程概况工程概况：福寿高速公路A4合同段起点位于寿宁县竹管垅乡坑底村白日YK27+162，终点位于寿宁县南阳镇官洋村以西K37+420，路线长10.249公里。工程项目主要包含路基、桥梁、涵洞、隧道、边坡绿化、互通立交以及与路基土建工程同步实施或图纸明示的交通安全设施和机电工程的预留预埋工程等。主要工程量：路基挖方452.5622万m3,填方填筑426.8375万m3。（包含改河及填平区土石方）：大桥2478.35m/10座（单幅），隧道7659m/8座（单幅），防护排水及绿化工程：3.40万方，互通立交1处，包括主线桥230m/2座（单幅），匝道桥223.5m/3座，安全设施、预埋管线、绿化、环境保护、改移道路及其它小结构物等。。 二、编制依据1、《施工现场临时用电安全技术法律规范》JGJ46-2024。 2、《低压配电设计法律规范》（GB50054-95）3、《通用用电设备配电设计法律规范》（GB50055-93）4、《供配电系统设计法律规范》（GB50052-95）5、 施工现场实际用电情况6、 其他相关安全技术要求三、编制范围YK27+162～K37+420，线路全长10.249公里的施工现场临时用电。四、编制思路 本工程涉及桥梁、隧道、路基等，工点较为分散。为保证施工现场的临时用电，设置 11 台( 1000KVA、800KVA、630 KVA、500KVA、400KVA、200KVA、160KVA)变压器。分别在姜家隧道进口处（k27+300）1台(800KVA)，金鸡巢大桥处（K28+350）1台(200KVA),西岗隧道出口处（K29+480）1台(800KVA) ，石竹隧道进口处（K32+250）1台(1000KVA),石竹隧道出口处（K32+250）2台1下载后可任意编辑(630KVA)，下地隧道出口处（K33+160）1台(800KVA)，预制厂、麦园丘大桥处（K35+400）1台(400KVA)，A匝道桥处（EKO+150）1台(400KVA)，F匝道桥处（FK1+300）1台(160KVA)，项目部驻地，三场集中地1台(500KVA)（隧道、预制场、拌合站设自备电源（柴油发电机），用于停电时备用。五、施工现场临时用电的原则 建筑施工现场临时用电的三项基本原则是：一是必须采纳TN-S接地、接零保护系统；二是必须采纳三级配电系统；三是必须采纳两级漏电保护和两道防线。1、TN-S系统TN-S接地、接零保护系统是指在施工用电工程中采纳具有专用保护零线、电源中性点直接接地的220/380V三相四线制低压电力系统，或称三相五线系统，该系统主要技术特点是：(1)电力变压器低压侧中性点直接接地，接地电阻值不大于4Ω。(2)电力变压器低压侧共引出五条线，其中除引出三条分...
