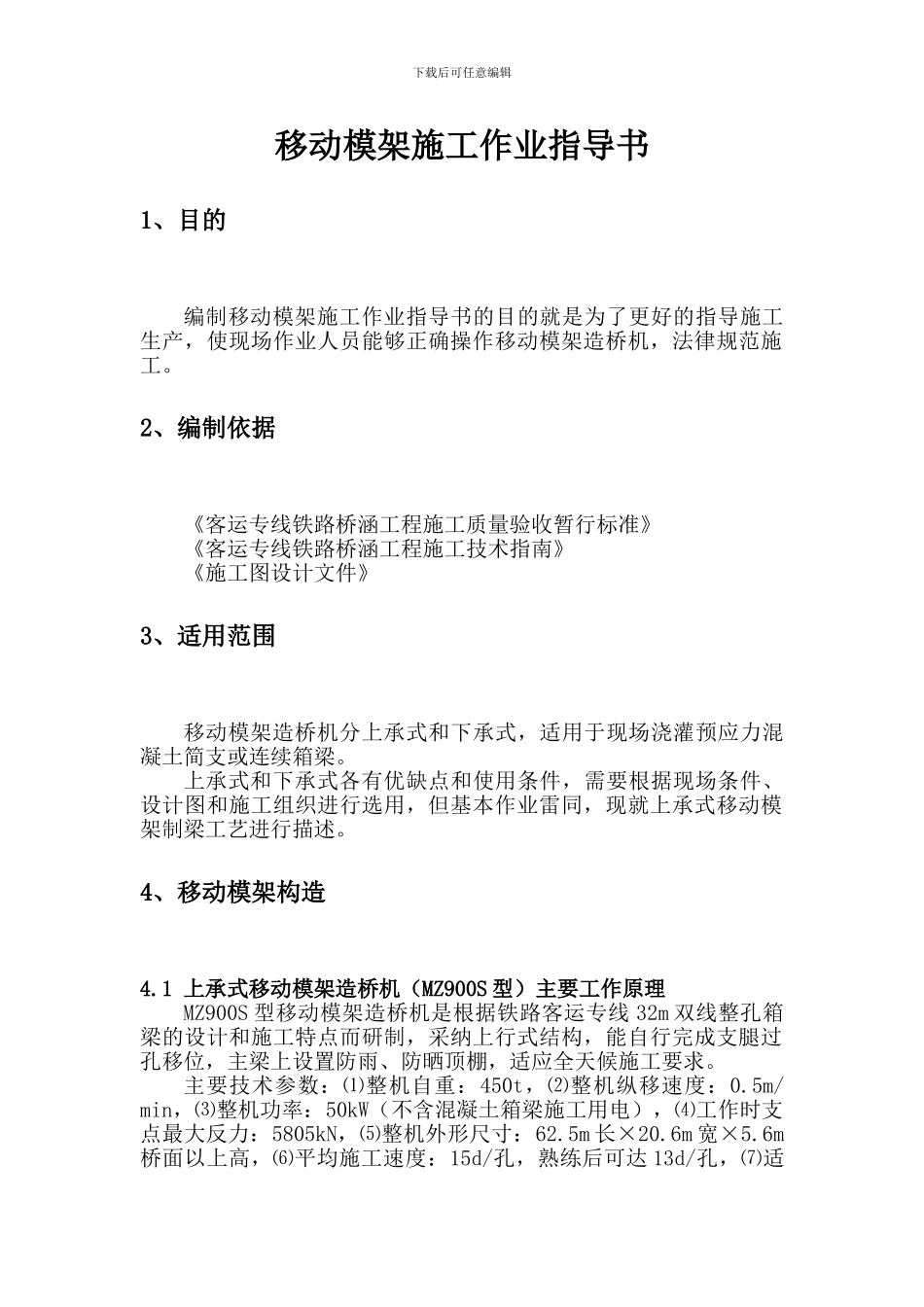

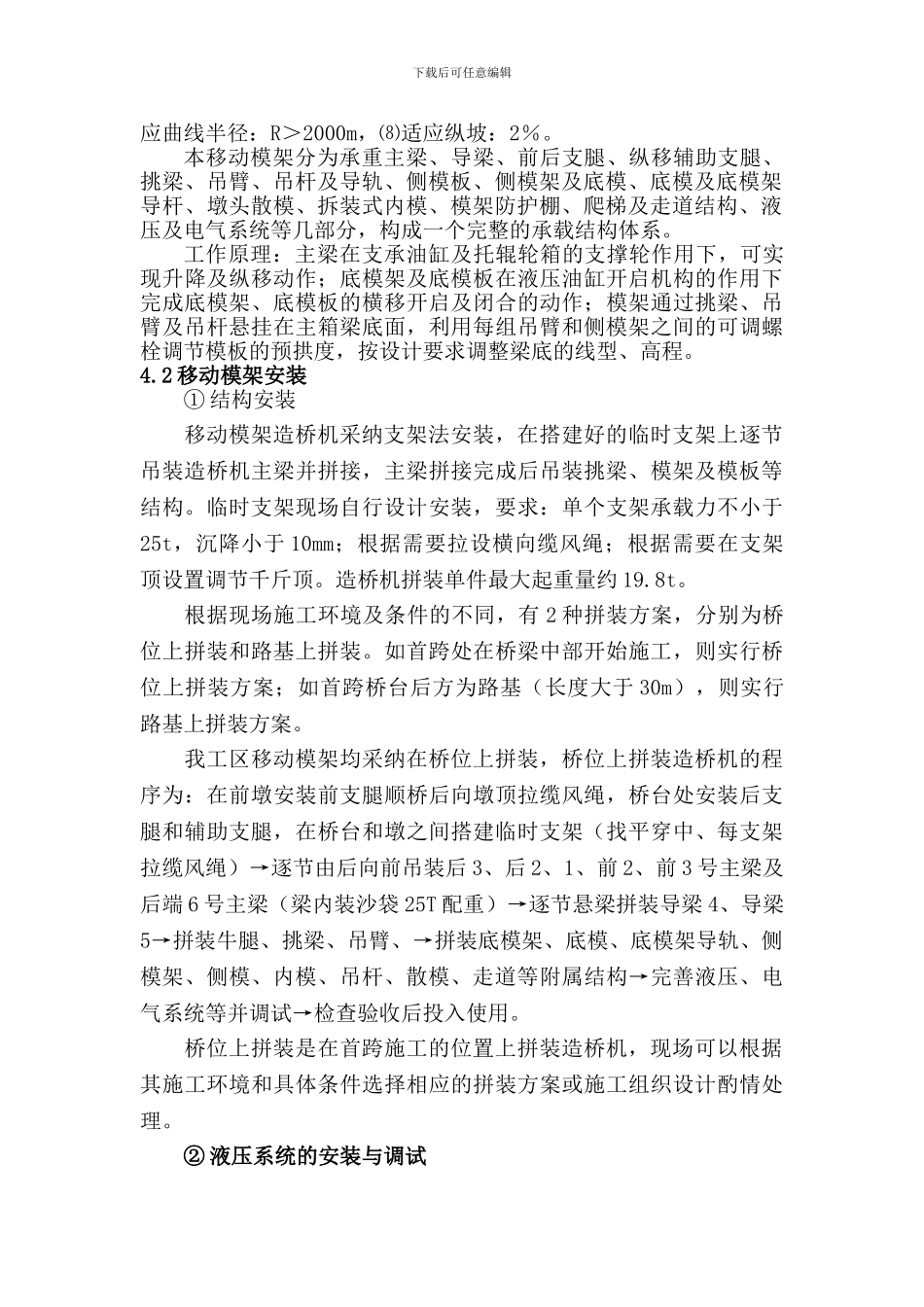

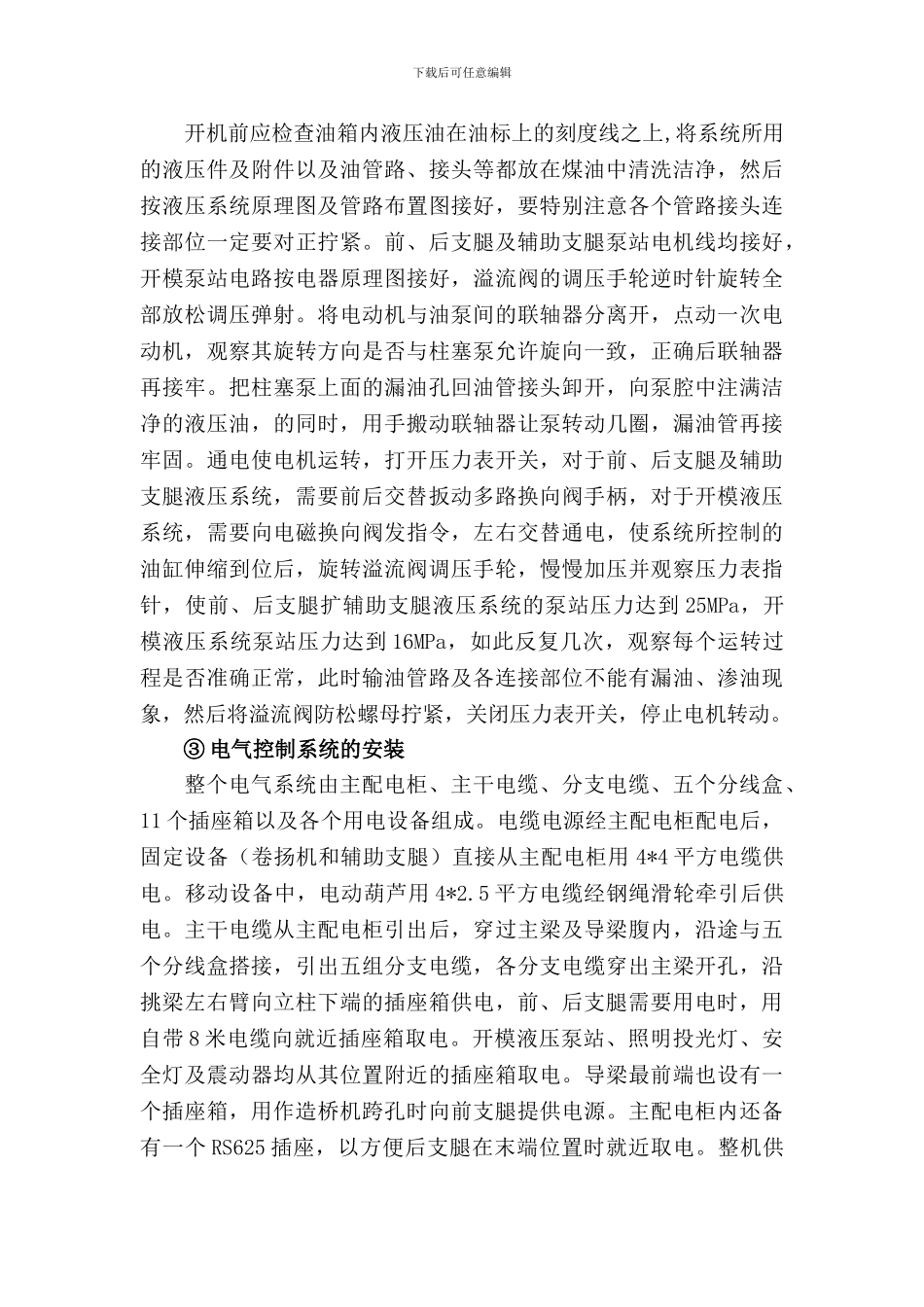

下载后可任意编辑移动模架施工作业指导书1、目的编制移动模架施工作业指导书的目的就是为了更好的指导施工生产,使现场作业人员能够正确操作移动模架造桥机,法律规范施工。2、编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《施工图设计文件》3、适用范围移动模架造桥机分上承式和下承式,适用于现场浇灌预应力混凝土简支或连续箱梁。上承式和下承式各有优缺点和使用条件,需要根据现场条件、设计图和施工组织进行选用,但基本作业雷同,现就上承式移动模架制梁工艺进行描述。4、移动模架构造4.1 上承式移动模架造桥机(MZ900S 型)主要工作原理MZ900S 型移动模架造桥机是根据铁路客运专线 32m 双线整孔箱梁的设计和施工特点而研制,采纳上行式结构,能自行完成支腿过孔移位,主梁上设置防雨、防晒顶棚,适应全天候施工要求。主要技术参数:⑴整机自重:450t,⑵整机纵移速度:0.5m/min,⑶整机功率:50kW(不含混凝土箱梁施工用电),⑷工作时支点最大反力:5805kN,⑸整机外形尺寸:62.5m 长×20.6m 宽×5.6m桥面以上高,⑹平均施工速度:15d/孔,熟练后可达 13d/孔,⑺适下载后可任意编辑应曲线半径:R>2000m,⑻适应纵坡:2%。本移动模架分为承重主梁、导梁、前后支腿、纵移辅助支腿、挑梁、吊臂、吊杆及导轨、侧模板、侧模架及底模、底模及底模架导杆、墩头散模、拆装式内模、模架防护棚、爬梯及走道结构、液压及电气系统等几部分,构成一个完整的承载结构体系。工作原理:主梁在支承油缸及托辊轮箱的支撑轮作用下,可实现升降及纵移动作;底模架及底模板在液压油缸开启机构的作用下完成底模架、底模板的横移开启及闭合的动作;模架通过挑梁、吊臂及吊杆悬挂在主箱梁底面,利用每组吊臂和侧模架之间的可调螺栓调节模板的预拱度,按设计要求调整梁底的线型、高程。4.2 移动模架安装① 结构安装移动模架造桥机采纳支架法安装,在搭建好的临时支架上逐节吊装造桥机主梁并拼接,主梁拼接完成后吊装挑梁、模架及模板等结构。临时支架现场自行设计安装,要求:单个支架承载力不小于25t,沉降小于 10mm;根据需要拉设横向缆风绳;根据需要在支架顶设置调节千斤顶。造桥机拼装单件最大起重量约 19.8t。根据现场施工环境及条件的不同,有 2 种拼装方案,分别为桥位上拼装和路基上拼装。如首跨处在桥梁中部开始施工,则实行桥位上拼装方案;如首跨桥台后方为路基(长度大于 30m),则实...
