管桩施工专项方案VIP免费

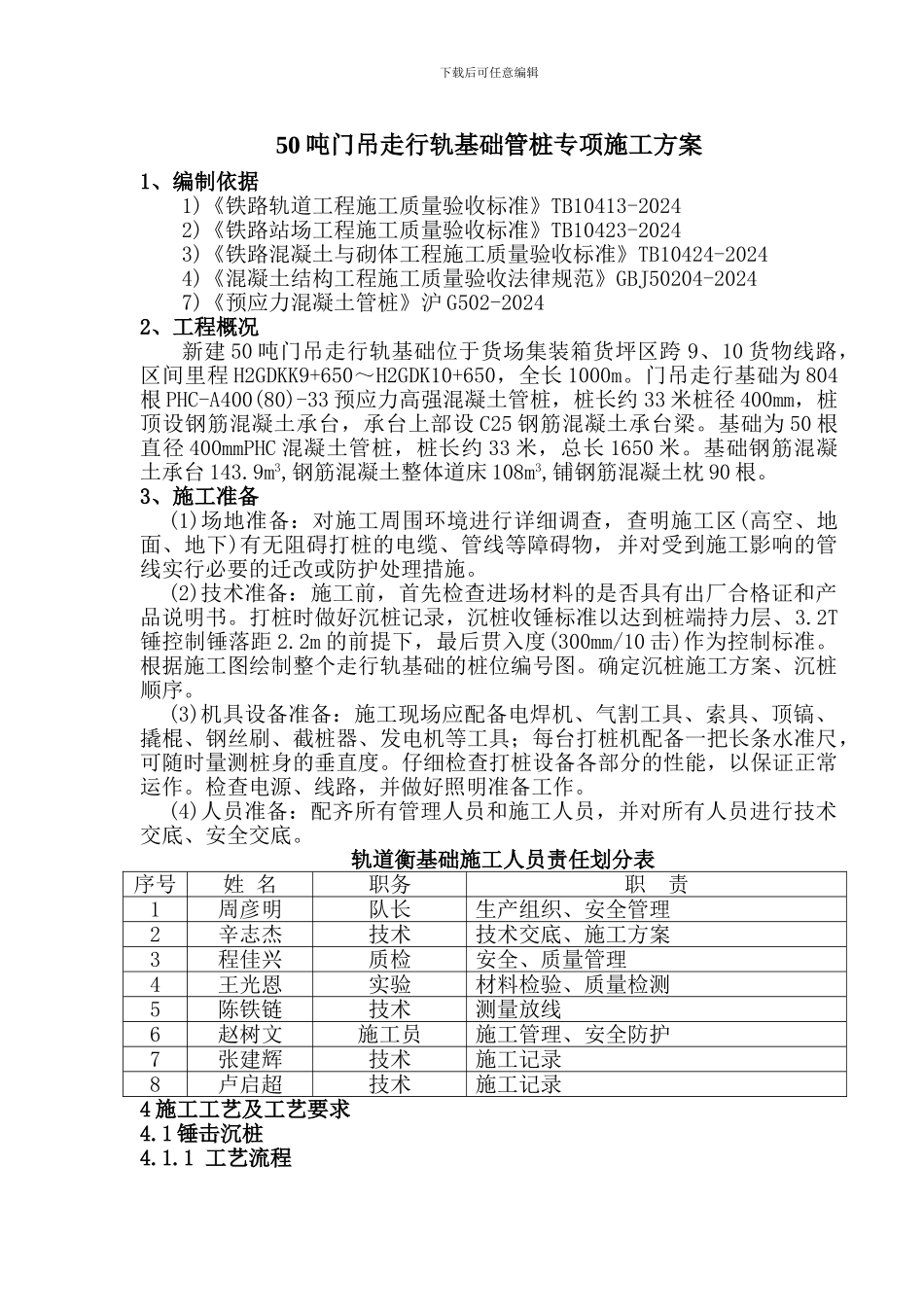

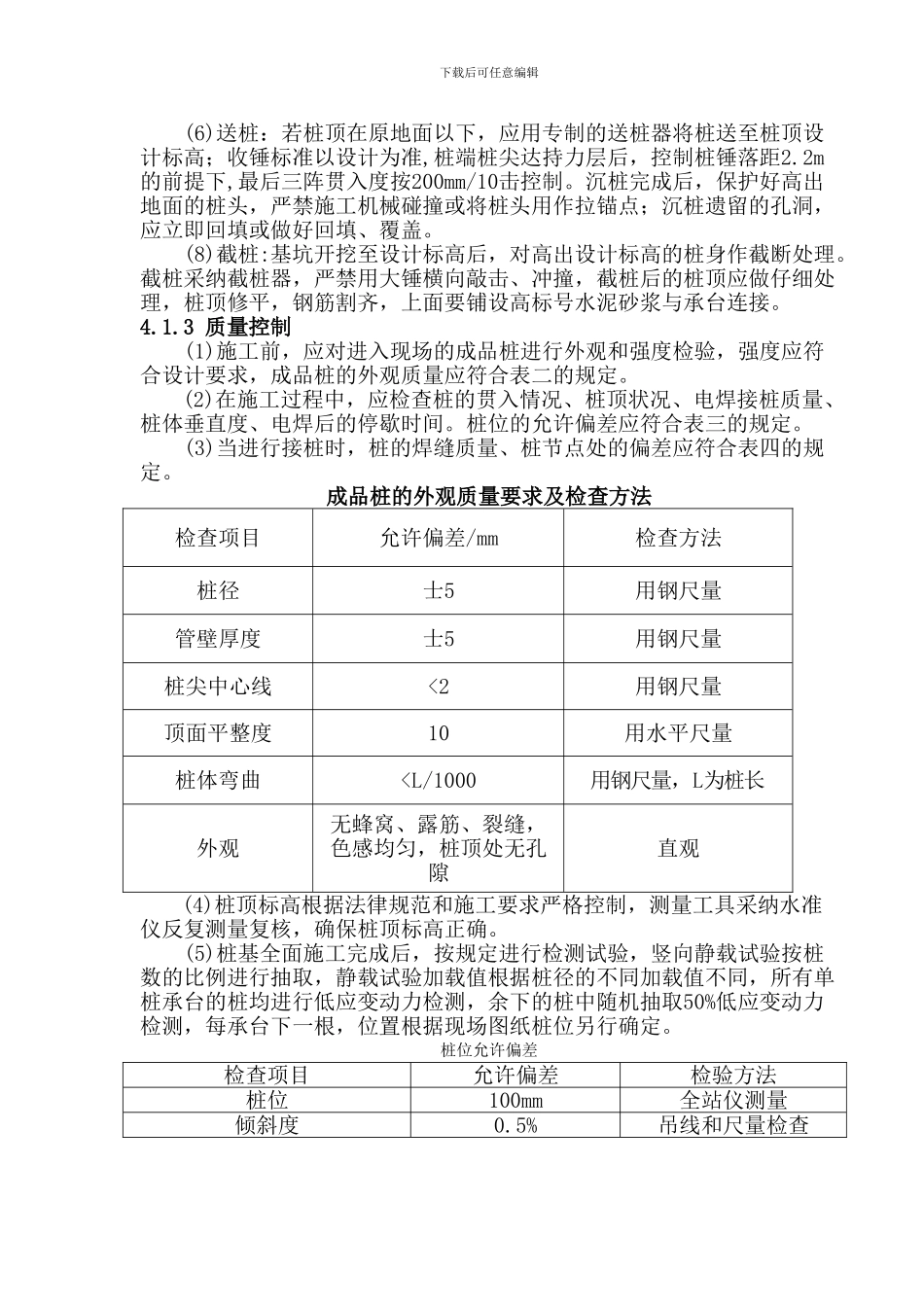

下载后可任意编辑50 吨门吊走行轨基础管桩专项施工方案1、编制依据1)《铁路轨道工程施工质量验收标准》TB10413-20242)《铁路站场工程施工质量验收标准》TB10423-20243)《铁路混凝土与砌体工程施工质量验收标准》TB10424-20244)《混凝土结构工程施工质量验收法律规范》GBJ50204-20247)《预应力混凝土管桩》沪 G502-20242、工程概况新建 50 吨门吊走行轨基础位于货场集装箱货坪区跨 9、10 货物线路，区间里程 H2GDKK9+650～H2GDK10+650，全长 1000m。门吊走行基础为 804根 PHC-A400(80)-33 预应力高强混凝土管桩，桩长约 33 米桩径 400mm，桩顶设钢筋混凝土承台，承台上部设 C25 钢筋混凝土承台梁。基础为 50 根直径 400mmPHC 混凝土管桩，桩长约 33 米，总长 1650 米。基础钢筋混凝土承台 143.9m3,钢筋混凝土整体道床 108m3,铺钢筋混凝土枕 90 根。3、施工准备(1)场地准备：对施工周围环境进行详细调查，查明施工区(高空、地面、地下)有无阻碍打桩的电缆、管线等障碍物，并对受到施工影响的管线实行必要的迁改或防护处理措施。(2)技术准备：施工前，首先检查进场材料的是否具有出厂合格证和产品说明书。打桩时做好沉桩记录，沉桩收锤标准以达到桩端持力层、3.2T锤控制锤落距 2.2m 的前提下，最后贯入度(300mm/10 击)作为控制标准。根据施工图绘制整个走行轨基础的桩位编号图。确定沉桩施工方案、沉桩顺序。(3)机具设备准备：施工现场应配备电焊机、气割工具、索具、顶镐、撬棍、钢丝刷、截桩器、发电机等工具；每台打桩机配备一把长条水准尺，可随时量测桩身的垂直度。仔细检查打桩设备各部分的性能，以保证正常运作。检查电源、线路，并做好照明准备工作。(4)人员准备：配齐所有管理人员和施工人员，并对所有人员进行技术交底、安全交底。轨道衡基础施工人员责任划分表序号姓 名职务职 责1周彦明队长生产组织、安全管理2辛志杰技术技术交底、施工方案3程佳兴质检安全、质量管理4王光恩实验材料检验、质量检测5陈铁链技术测量放线6赵树文施工员施工管理、安全防护7张建辉技术施工记录8卢启超技术施工记录4 施工工艺及工艺要求4.1 锤击沉桩4.1.1 工艺流程下载后可任意编辑锤击预应力高强混凝土管桩的施工工艺流程为：测量放线→桩机就位→起吊预制管桩→底桩就位→对中和调直→锤击沉桩→接桩→再锤击接桩→打至持力层→检查验收→转移桩机。4.1.2 施工工艺及方法(1)测量放线及施打顺序：在打桩施工现场附近设...
