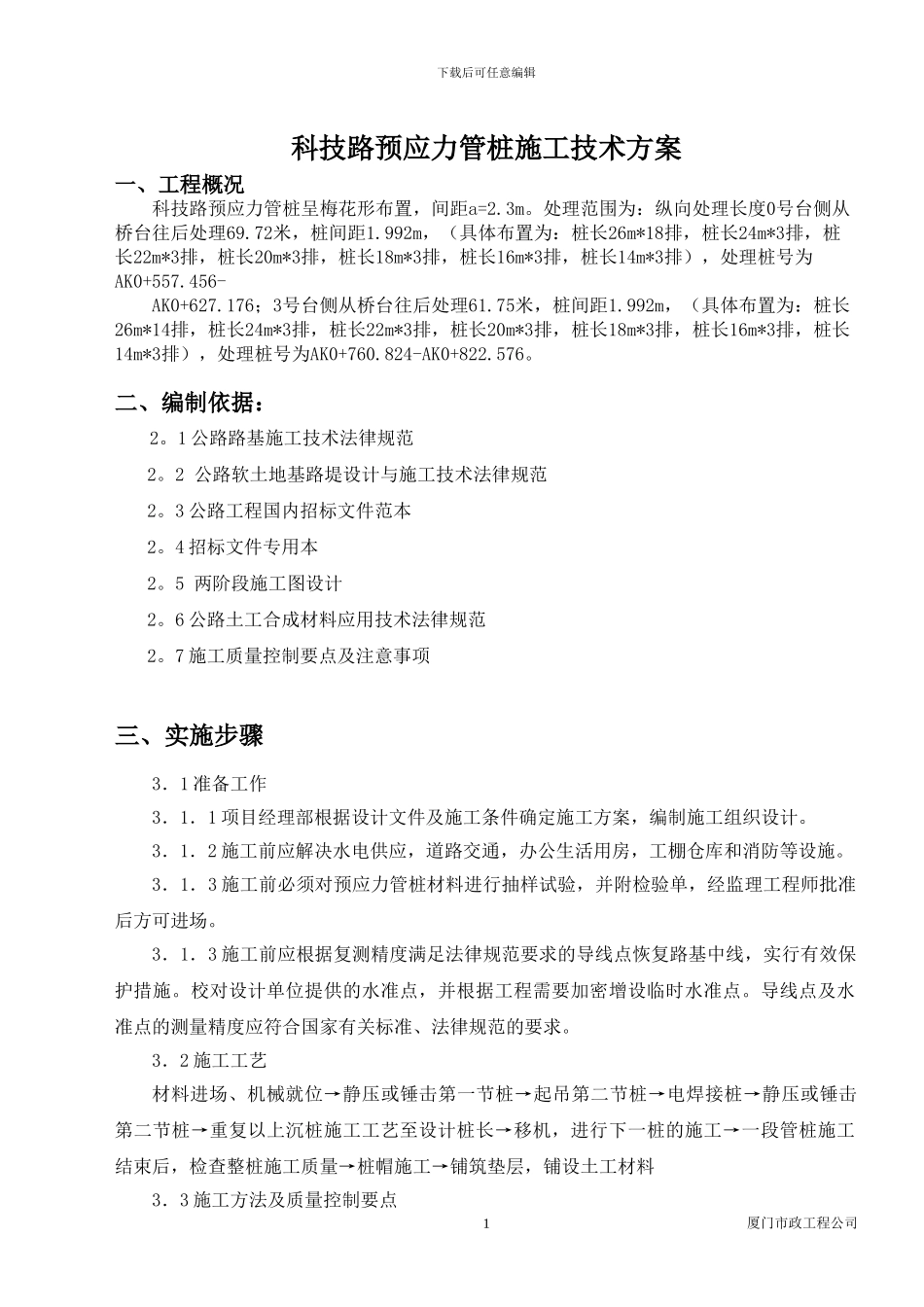

下载后可任意编辑科技路预应力管桩施工技术方案一、工程概况科技路预应力管桩呈梅花形布置，间距a=2.3m。处理范围为：纵向处理长度0号台侧从桥台往后处理69.72米，桩间距1.992m，（具体布置为：桩长26m*18排，桩长24m*3排，桩长22m*3排，桩长20m*3排，桩长18m*3排，桩长16m*3排，桩长14m*3排），处理桩号为AK0+557.456-AK0+627.176；3号台侧从桥台往后处理61.75米，桩间距1.992m，（具体布置为：桩长26m*14排，桩长24m*3排，桩长22m*3排，桩长20m*3排，桩长18m*3排，桩长16m*3排，桩长14m*3排），处理桩号为AK0+760.824-AK0+822.576。二、编制依据： 2。1 公路路基施工技术法律规范2。2 公路软土地基路堤设计与施工技术法律规范2。3 公路工程国内招标文件范本2。4 招标文件专用本2。5 两阶段施工图设计2。6 公路土工合成材料应用技术法律规范2。7 施工质量控制要点及注意事项三、实施步骤3．1 准备工作3．1．1 项目经理部根据设计文件及施工条件确定施工方案，编制施工组织设计。3．1．2 施工前应解决水电供应，道路交通，办公生活用房，工棚仓库和消防等设施。3．1．3 施工前必须对预应力管桩材料进行抽样试验，并附检验单，经监理工程师批准后方可进场。3．1．3 施工前应根据复测精度满足法律规范要求的导线点恢复路基中线，实行有效保护措施。校对设计单位提供的水准点，并根据工程需要加密增设临时水准点。导线点及水准点的测量精度应符合国家有关标准、法律规范的要求。3．2 施工工艺材料进场、机械就位→静压或锤击第一节桩→起吊第二节桩→电焊接桩→静压或锤击第二节桩→重复以上沉桩施工工艺至设计桩长→移机，进行下一桩的施工→一段管桩施工结束后，检查整桩施工质量→桩帽施工→铺筑垫层，铺设土工材料3．3 施工方法及质量控制要点厦门市政工程公司1下载后可任意编辑3．3．1 施工方法预应力管桩由桩基、桩尖和桩帽三部分组成，桩身和桩尖预先在工厂按一定的规格制备好，桩帽也配有钢筋，用商品 C30 混凝土浇注。施工时，用压桩机在施工场地采纳静压或锤击的方法把桩压入地基。预应力管桩具有较高的强度，它与桩帽和地基土共同构成复合地基，以提高地基的承载能力、降低沉降量，达到加固地基的目的。预应力管桩在平面上采纳正三角形呈梅花状布设，桥头处理路段桩距 2.3m。管桩的规格采纳桩径 400mm，管壁厚 95mm，预应力管桩桩帽尺寸为 1100×1100×300 mm，采纳 C30砼浇筑。根据施工法律规范要求：在静力压桩...
