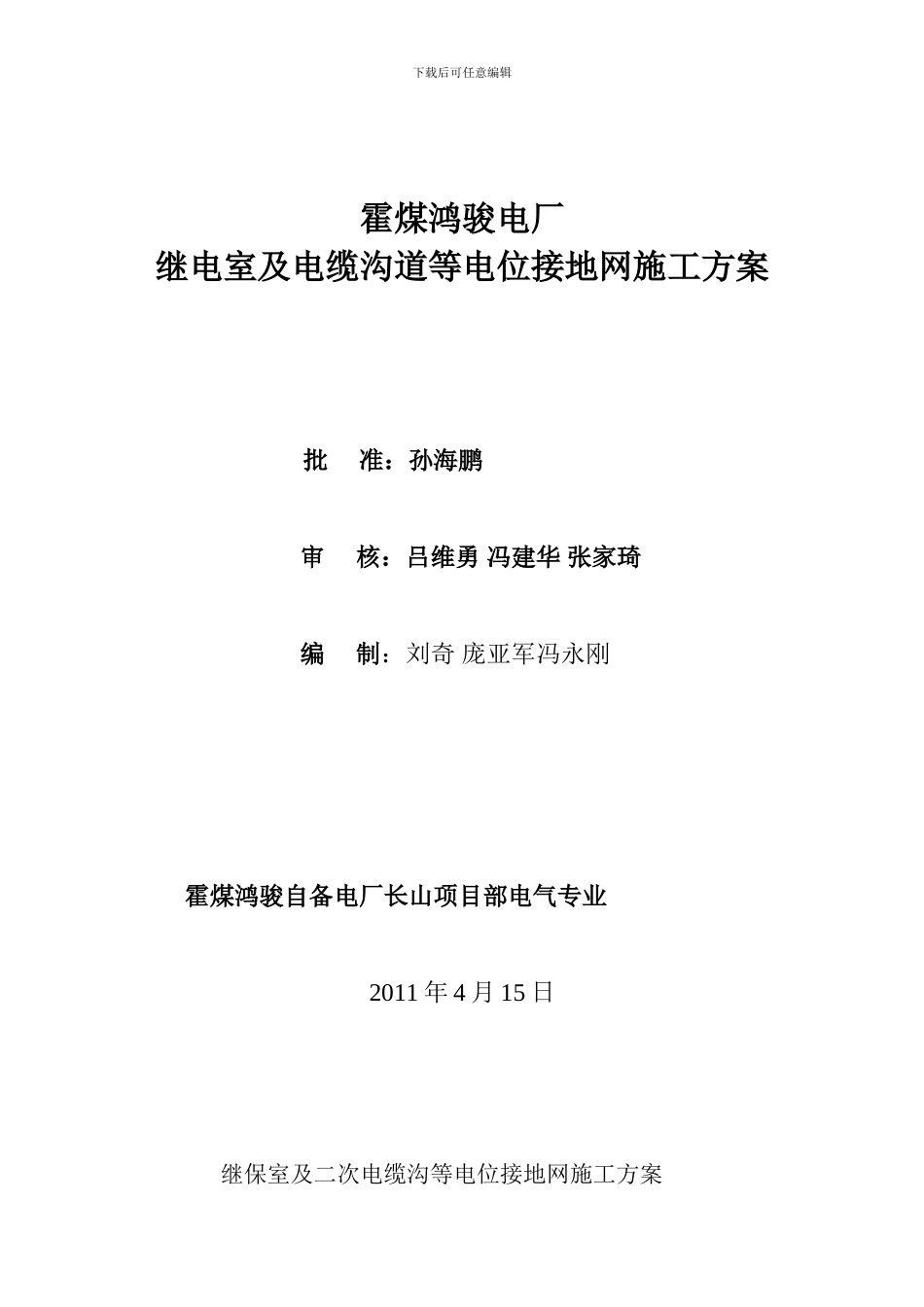

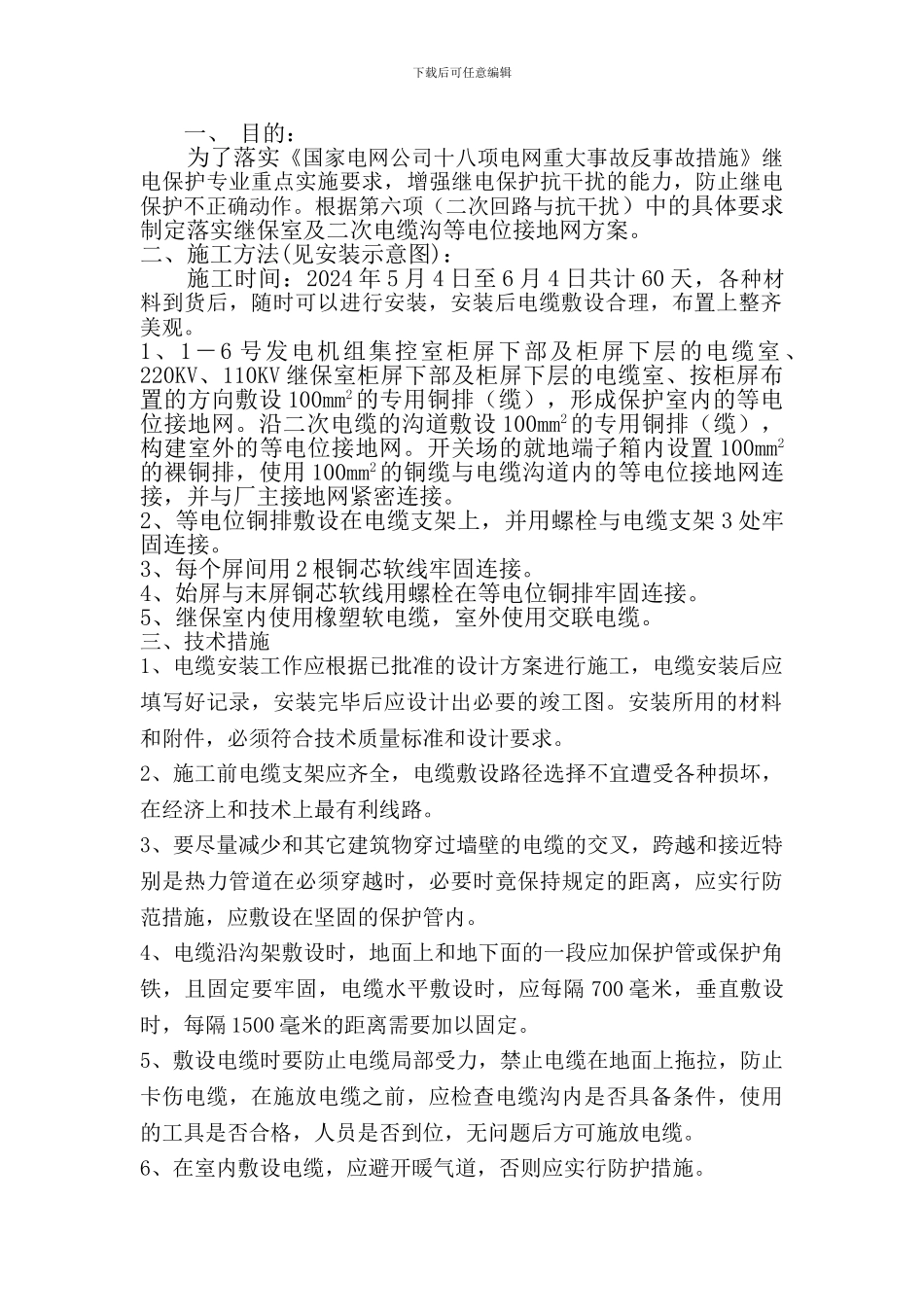

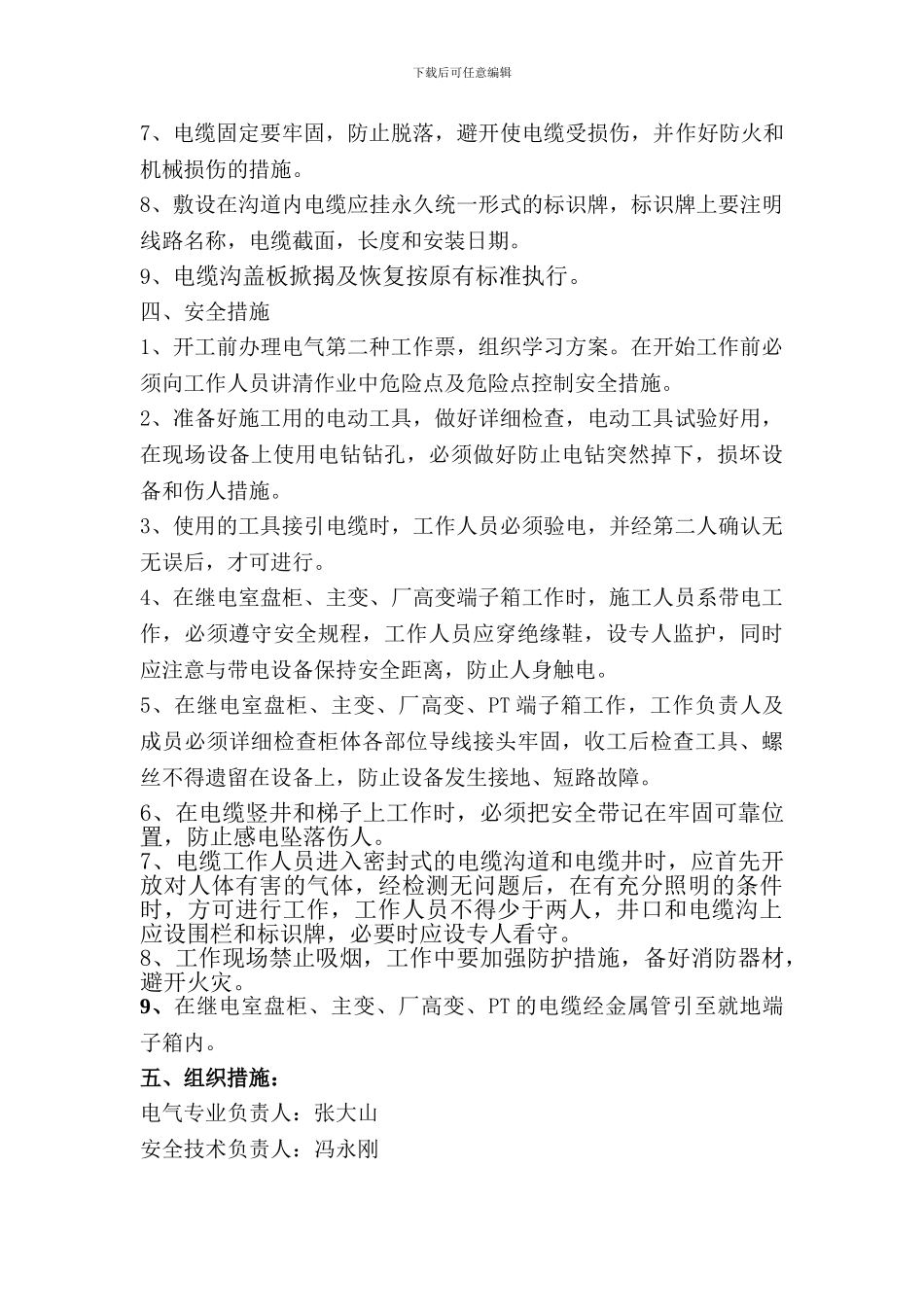

下载后可任意编辑霍煤鸿骏电厂继电室及电缆沟道等电位接地网施工方案批 准：孙海鹏审 核：吕维勇 冯建华 张家琦编 制：刘奇 庞亚军冯永刚 霍煤鸿骏自备电厂长山项目部电气专业2011 年 4 月 15 日继保室及二次电缆沟等电位接地网施工方案下载后可任意编辑一、 目的：为了落实《国家电网公司十八项电网重大事故反事故措施》继电保护专业重点实施要求，增强继电保护抗干扰的能力，防止继电保护不正确动作。根据第六项（二次回路与抗干扰）中的具体要求制定落实继保室及二次电缆沟等电位接地网方案。二、施工方法(见安装示意图)：施工时间：2024 年 5 月 4 日至 6 月 4 日共计 60 天，各种材料到货后，随时可以进行安装，安装后电缆敷设合理，布置上整齐美观。 1、1－6 号发电机组集控室柜屏下部及柜屏下层的电缆室 、220KV、110KV 继保室柜屏下部及柜屏下层的电缆室、按柜屏布置的方向敷设 100mm2的专用铜排（缆），形成保护室内的等电位接地网。沿二次电缆的沟道敷设 100mm2的专用铜排（缆），构建室外的等电位接地网。开关场的就地端子箱内设置 100mm2的裸铜排，使用 100mm2的铜缆与电缆沟道内的等电位接地网连接，并与厂主接地网紧密连接。2、等电位铜排敷设在电缆支架上，并用螺栓与电缆支架 3 处牢固连接。3、每个屏间用 2 根铜芯软线牢固连接。4、始屏与末屏铜芯软线用螺栓在等电位铜排牢固连接。5、继保室内使用橡塑软电缆，室外使用交联电缆。三、技术措施1、电缆安装工作应根据已批准的设计方案进行施工，电缆安装后应填写好记录，安装完毕后应设计出必要的竣工图。安装所用的材料和附件，必须符合技术质量标准和设计要求。2、施工前电缆支架应齐全，电缆敷设路径选择不宜遭受各种损坏，在经济上和技术上最有利线路。3、要尽量减少和其它建筑物穿过墙壁的电缆的交叉，跨越和接近特别是热力管道在必须穿越时，必要时竟保持规定的距离，应实行防范措施，应敷设在坚固的保护管内。4、电缆沿沟架敷设时，地面上和地下面的一段应加保护管或保护角铁，且固定要牢固，电缆水平敷设时，应每隔 700 毫米，垂直敷设时，每隔 1500 毫米的距离需要加以固定。5、敷设电缆时要防止电缆局部受力，禁止电缆在地面上拖拉，防止卡伤电缆，在施放电缆之前，应检查电缆沟内是否具备条件，使用的工具是否合格，人员是否到位，无问题后方可施放电缆。6、在室内敷设电缆，应避开暖气道，否则应实行防护措施。下载后可任意编...
