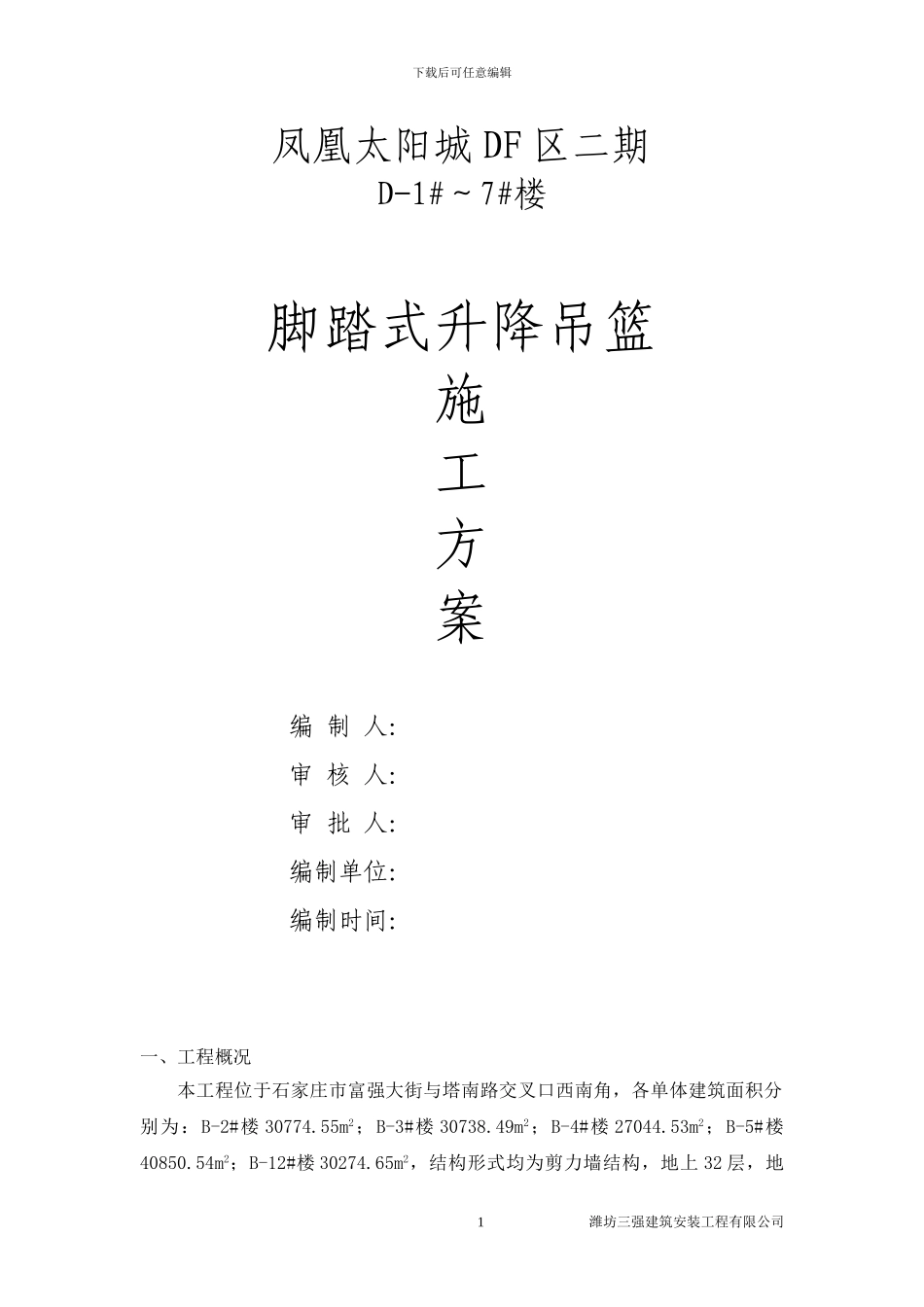

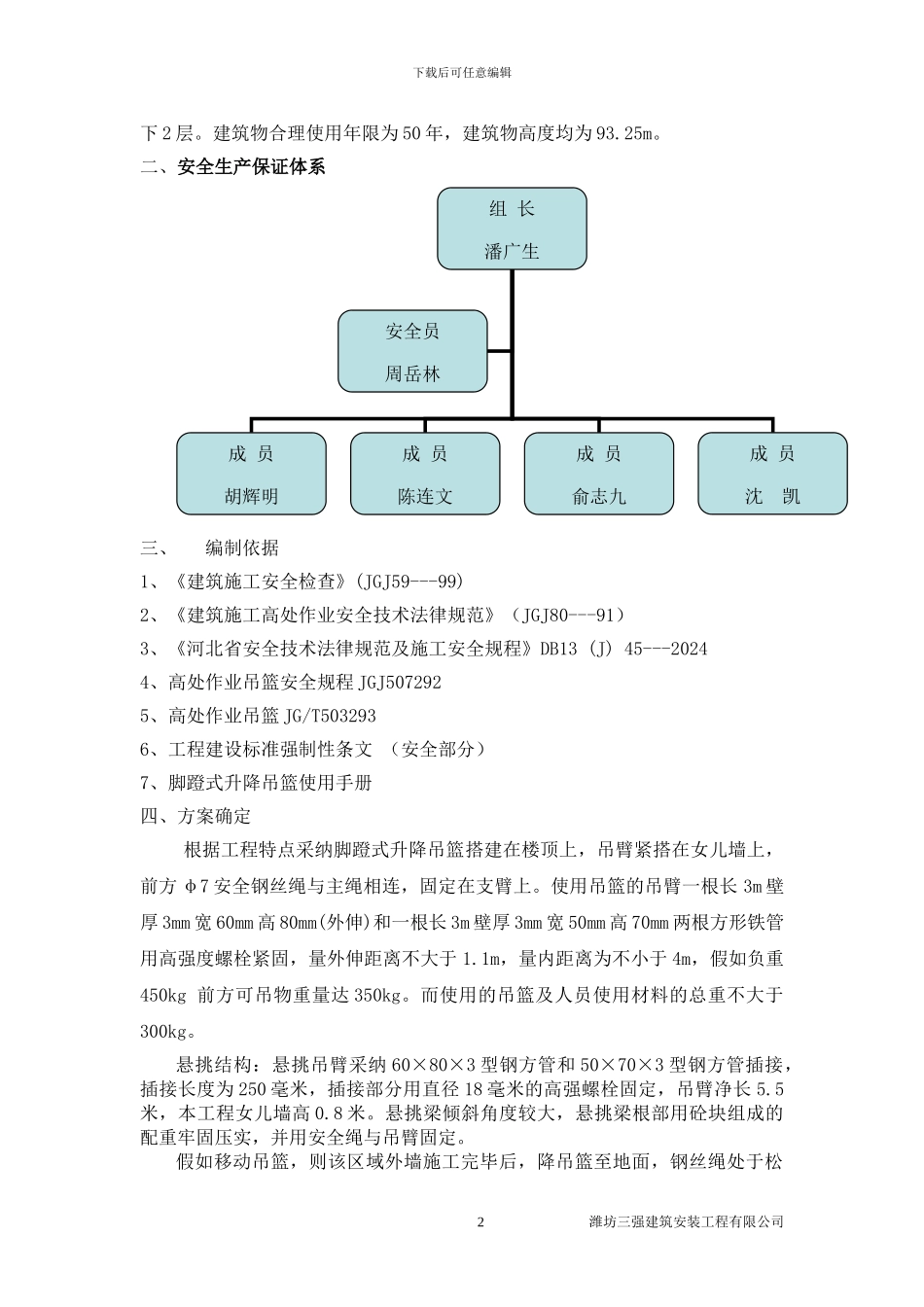

下载后可任意编辑凤凰太阳城 DF 区二期D-1#～7#楼脚踏式升降吊篮施工方案 编 制 人：审 核 人：审 批 人： 编制单位： 编制时间： 一、工程概况本工程位于石家庄市富强大街与塔南路交叉口西南角，各单体建筑面积分别为：B-2#楼 30774.55m2；B-3#楼 30738.49m2；B-4#楼 27044.53m2；B-5#楼40850.54m2；B-12#楼 30274.65m2，结构形式均为剪力墙结构，地上 32 层，地1 潍坊三强建筑安装工程有限公司下载后可任意编辑下 2 层。建筑物合理使用年限为 50 年，建筑物高度均为 93.25m。二、安全生产保证体系三、编制依据1、《建筑施工安全检查》(JGJ59---99)2、《建筑施工高处作业安全技术法律规范》（JGJ80---91）3、《河北省安全技术法律规范及施工安全规程》DB13 (J) 45---2024 4、高处作业吊篮安全规程 JGJ5072925、高处作业吊篮 JG/T5032936、工程建设标准强制性条文 （安全部分）7、脚蹬式升降吊篮使用手册四、方案确定 根据工程特点采纳脚蹬式升降吊篮搭建在楼顶上，吊臂紧搭在女儿墙上，前方 φ7 安全钢丝绳与主绳相连，固定在支臂上。使用吊篮的吊臂一根长 3m 壁厚 3mm 宽 60mm 高 80mm(外伸)和一根长 3m 壁厚 3mm 宽 50mm 高 70mm 两根方形铁管用高强度螺栓紧固，量外伸距离不大于 1.1m，量内距离为不小于 4m，假如负重450kg 前方可吊物重量达 350kg。而使用的吊篮及人员使用材料的总重不大于300kg。悬挑结构：悬挑吊臂采纳 60×80×3 型钢方管和 50×70×3 型钢方管插接，插接长度为 250 毫米，插接部分用直径 18 毫米的高强螺栓固定，吊臂净长 5.5米，本工程女儿墙高 0.8 米。悬挑梁倾斜角度较大，悬挑梁根部用砼块组成的配重牢固压实，并用安全绳与吊臂固定。假如移动吊篮，则该区域外墙施工完毕后，降吊篮至地面，钢丝绳处于松2 潍坊三强建筑安装工程有限公司组 长潘广生成 员胡辉明成 员陈连文成 员俞志九安全员周岳林成 员沈 凯下载后可任意编辑弛状态，在屋顶卸掉钢丝绳，挪动悬挂吊臂至新工作位置，重新安装，连接钢丝绳，升降吊篮开始下步施工。1、篮体各参数 按工程实际最不利情况进行计算：（最大篮体 6 米）L2（配重物中心到支点的距离）：4m L1(载重绳到支点的距离)：1.1m 6m 篮体自重：150+50=200kg(4 米篮体自重 150㎏，每增加一米增加篮体重量25㎏，见使用手册)100 米钢丝绳重 50kg。坠砣及配置物重 25kg，篮 体 重 量 ： 篮 体 自 ...
