脚蹬式吊篮脚手架施工方案VIP免费

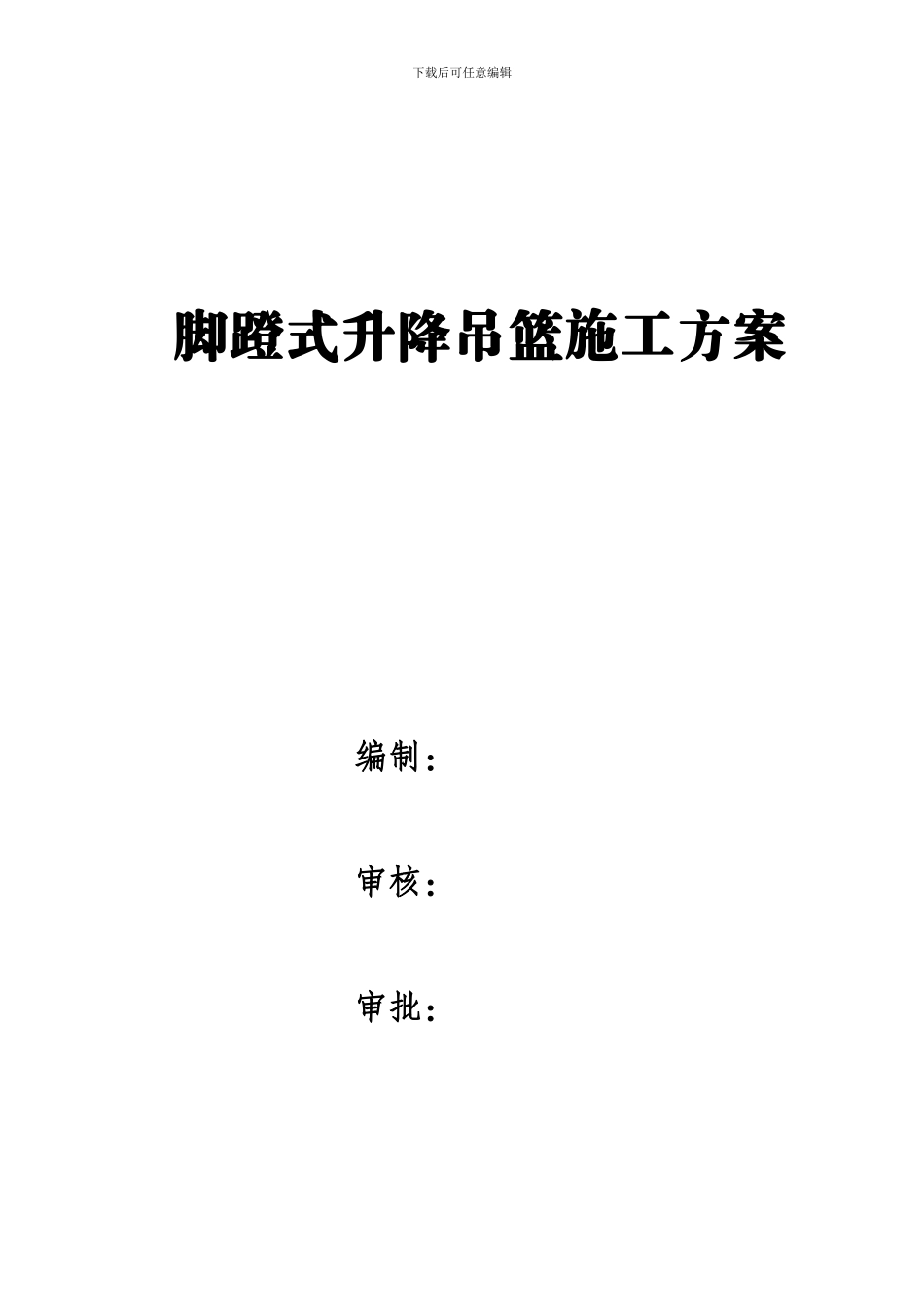

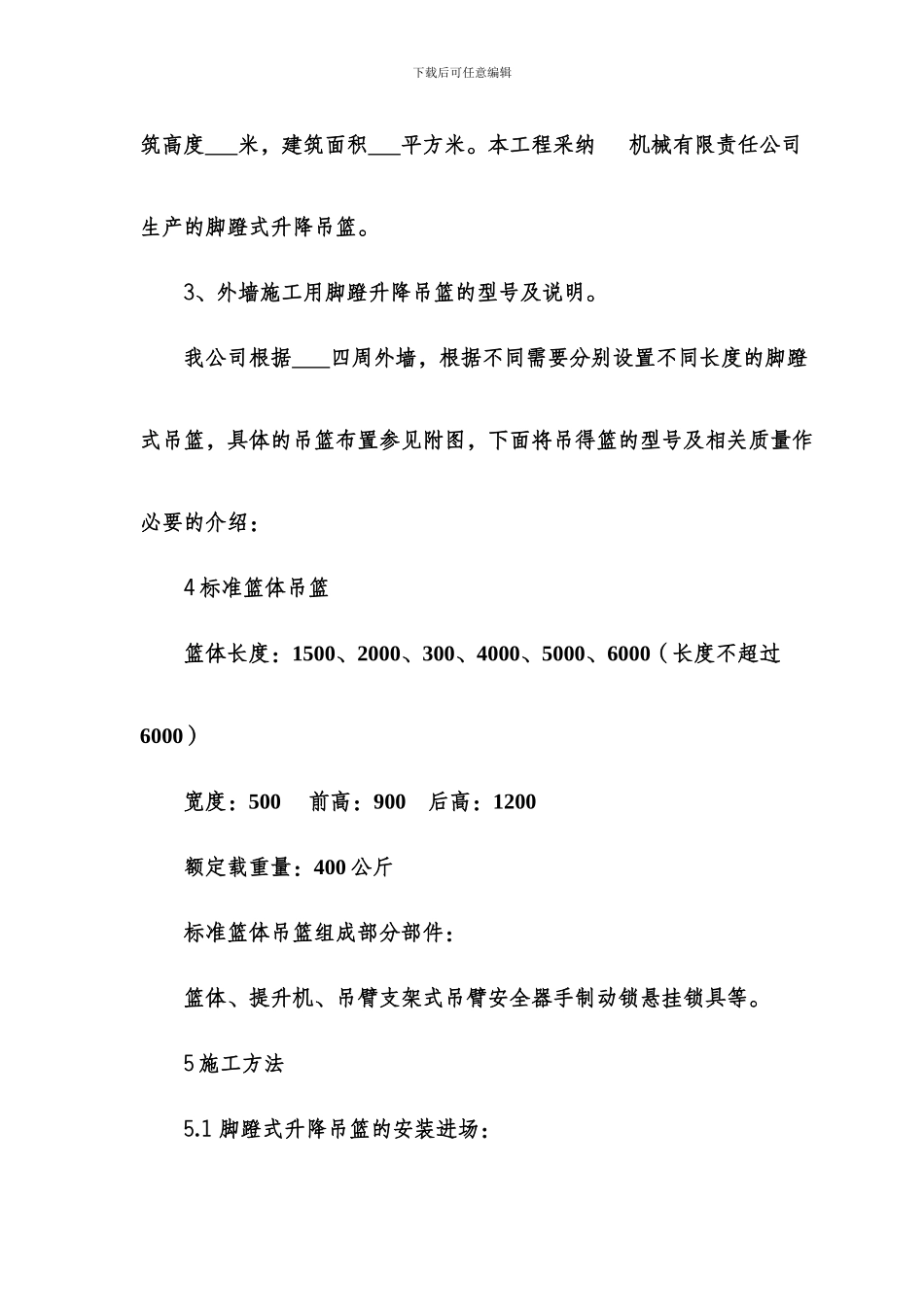

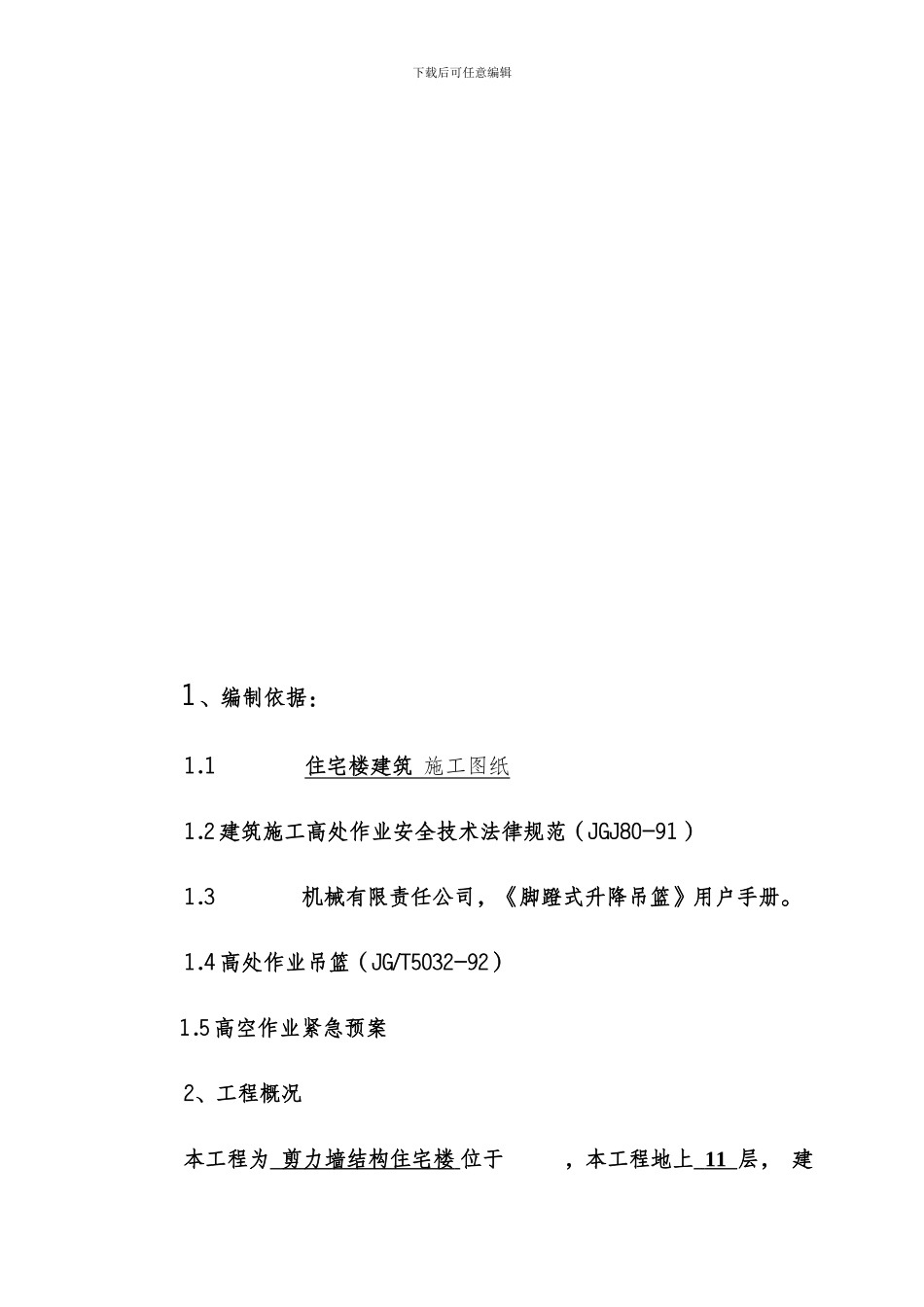

下载后可任意编辑脚蹬式升降吊篮施工方案 编制：审核：审批： 下载后可任意编辑 1、编制依据：1.1 住宅楼建筑 施工图纸 1.2 建筑施工高处作业安全技术法律规范（JGJ80-91）1.3 机械有限责任公司，《脚蹬式升降吊篮》用户手册。1.4 高处作业吊篮（JG/T5032-92） 1.5 高空作业紧急预案2、工程概况本工程为 剪力墙结构住宅楼 位于 ，本工程地上 11 层， 建下载后可任意编辑筑高度 米，建筑面积 平方米。本工程采纳 机械有限责任公司生产的脚蹬式升降吊篮。3、外墙施工用脚蹬升降吊篮的型号及说明。我公司根据 四周外墙，根据不同需要分别设置不同长度的脚蹬式吊篮，具体的吊篮布置参见附图，下面将吊得篮的型号及相关质量作必要的介绍：4 标准篮体吊篮篮体长度：1500、2000、300、4000、5000、6000（长度不超过6000）宽度：500 前高：900 后高：1200额定载重量：400 公斤标准篮体吊篮组成部分部件：篮体、提升机、吊臂支架式吊臂安全器手制动锁悬挂锁具等。5 施工方法5.1 脚蹬式升降吊篮的安装进场：下载后可任意编辑将吊篮用货车运至施工现场，并将吊篮的组合式吊臂、钢丝绳和配重用施工电梯或塔吊将其运到屋顶，将吊篮的篮体部分搬运至相应位置的地面：5.2 安装：1、篮体的安装与连接（1）依据施工需要确定组合的长度（最长不得超过 5 米）（2）根据需要确定所要组装篮体的组数。先将高低两侧栏与篮底相连接（钢网朝内），再连接低（前）栏和高（后）栏，再将已连接的侧栏与两端提升机相连。待全部连接完毕再依次坚固螺栓。2、吊臂的安装与连接组合式吊臂（1）在工程建筑物顶面，将前吊臂②与后吊臂④套接，中间用螺栓③紧固。（2）将钢丝绳环套⑧（鸡心环）套在卸扣的主体①上，前卸扣承下载后可任意编辑吊承重绳⑥，后卸扣承吊安全绳⑦。（具体参照说明书）（3）吊臂的尾部固定采纳预留 Φ10 的吊环。吊环安装时用 Φ8 钢丝绳，每端用三个卡扣、间距 10cm，方向错开。使用配重物，按标准吊篮 4 米篮体计算，配重物 400kg（具体参照说明书 10）3、钢丝绳的安装与连接（1）将 4 根钢丝绳运至施工建筑物的顶面，放在两前吊臂间的前部，然后向下顺放，当绳头接触面再余出 1 米，停止放绳，顶面的余绳按捆好放置原处，此绳作为工作绳，用同样的方法顺放第二根钢丝绳触到地面时停放，此绳作为安全绳。（2）绳头卡紧：将顶面钢丝绳的预留处套上环套（鸡心环），用三个卡依次卡紧。三个滑鞍①方面一致，放在受...
