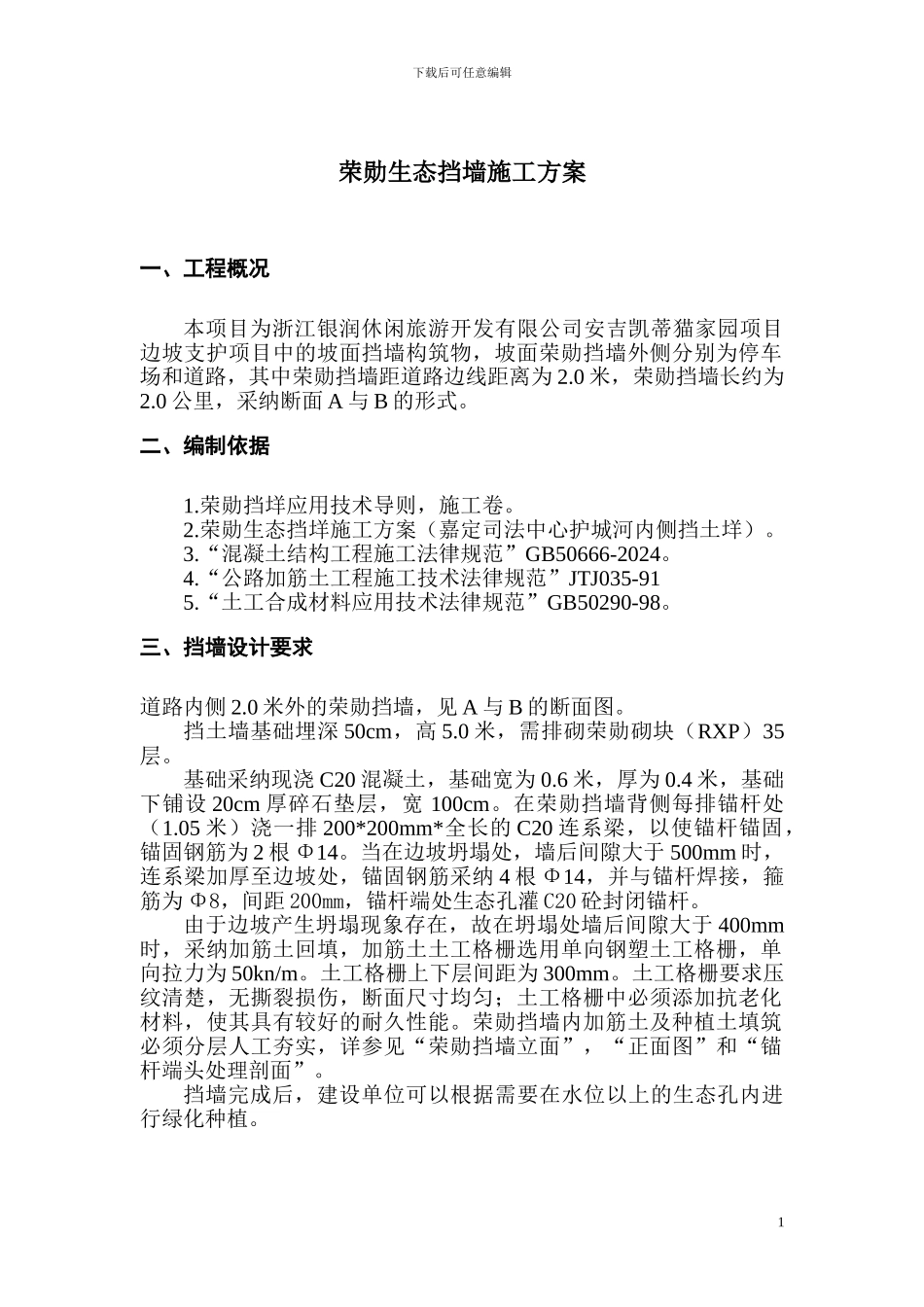

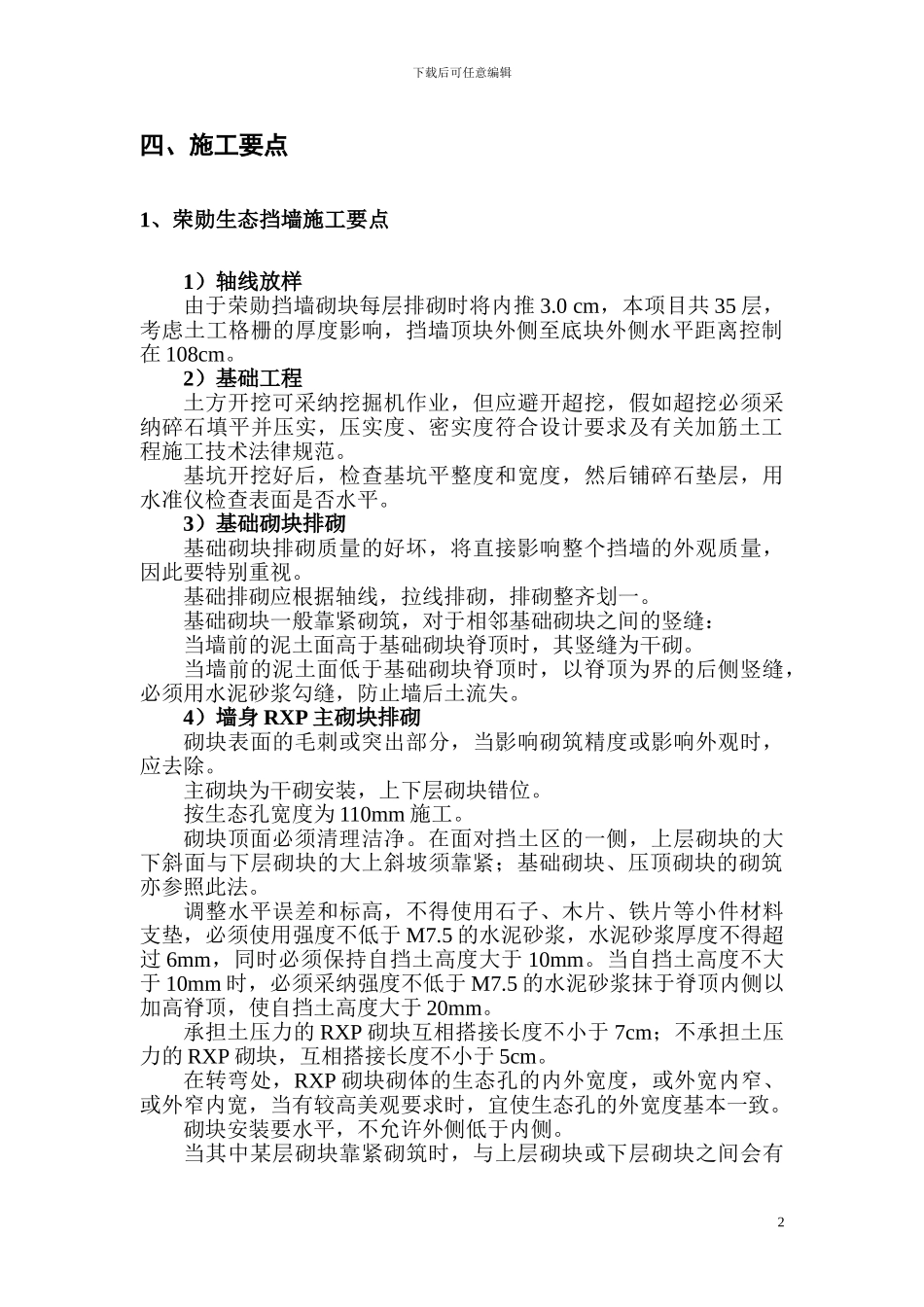

下载后可任意编辑荣勋生态挡墙施工方案一、工程概况本项目为浙江银润休闲旅游开发有限公司安吉凯蒂猫家园项目边坡支护项目中的坡面挡墙构筑物，坡面荣勋挡墙外侧分别为停车场和道路，其中荣勋挡墙距道路边线距离为 2.0 米，荣勋挡墙长约为2.0 公里，采纳断面 A 与 B 的形式。二、编制依据1.荣勋挡垟应用技术导则，施工卷。2.荣勋生态挡垟施工方案（嘉定司法中心护城河内侧挡土垟）。3.“混凝土结构工程施工法律规范”GB50666-2024。4.“公路加筋土工程施工技术法律规范”JTJ035-915.“土工合成材料应用技术法律规范”GB50290-98。三、挡墙设计要求道路内侧 2.0 米外的荣勋挡墙，见 A 与 B 的断面图。挡土墙基础埋深 50cm，高 5.0 米，需排砌荣勋砌块（RXP）35层。基础采纳现浇 C20 混凝土，基础宽为 0.6 米，厚为 0.4 米，基础下铺设 20cm 厚碎石垫层，宽 100cm。在荣勋挡墙背侧每排锚杆处（1.05 米）浇一排 200*200mm*全长的 C20 连系梁，以使锚杆锚固，锚固钢筋为 2 根 Φ14。当在边坡坍塌处，墙后间隙大于 500mm 时，连系梁加厚至边坡处，锚固钢筋采纳 4 根 Φ14，并与锚杆焊接，箍筋为 Φ8，间距 200mm，锚杆端处生态孔灌 C20 砼封闭锚杆。由于边坡产生坍塌现象存在，故在坍塌处墙后间隙大于 400mm时，采纳加筋土回填，加筋土土工格栅选用单向钢塑土工格栅，单向拉力为 50kn/m。土工格栅上下层间距为 300mm。土工格栅要求压纹清楚，无撕裂损伤，断面尺寸均匀；土工格栅中必须添加抗老化材料，使其具有较好的耐久性能。荣勋挡墙内加筋土及种植土填筑必须分层人工夯实，详参见“荣勋挡墙立面”，“正面图”和“锚杆端头处理剖面”。挡墙完成后，建设单位可以根据需要在水位以上的生态孔内进行绿化种植。1下载后可任意编辑四、施工要点1、荣勋生态挡墙施工要点1）轴线放样由于荣勋挡墙砌块每层排砌时将内推 3.0 cm，本项目共 35 层，考虑土工格栅的厚度影响，挡墙顶块外侧至底块外侧水平距离控制在 108cm。2）基础工程土方开挖可采纳挖掘机作业，但应避开超挖，假如超挖必须采纳碎石填平并压实，压实度、密实度符合设计要求及有关加筋土工程施工技术法律规范。基坑开挖好后，检查基坑平整度和宽度，然后铺碎石垫层，用水准仪检查表面是否水平。3）基础砌块排砌基础砌块排砌质量的好坏，将直接影响整个挡墙的外观质量，因此要特别重视。基础排砌应根据轴线，拉线排砌，排砌整齐划一。基础砌块一...
