衡重式毛石混凝土挡土墙施工方案VIP免费

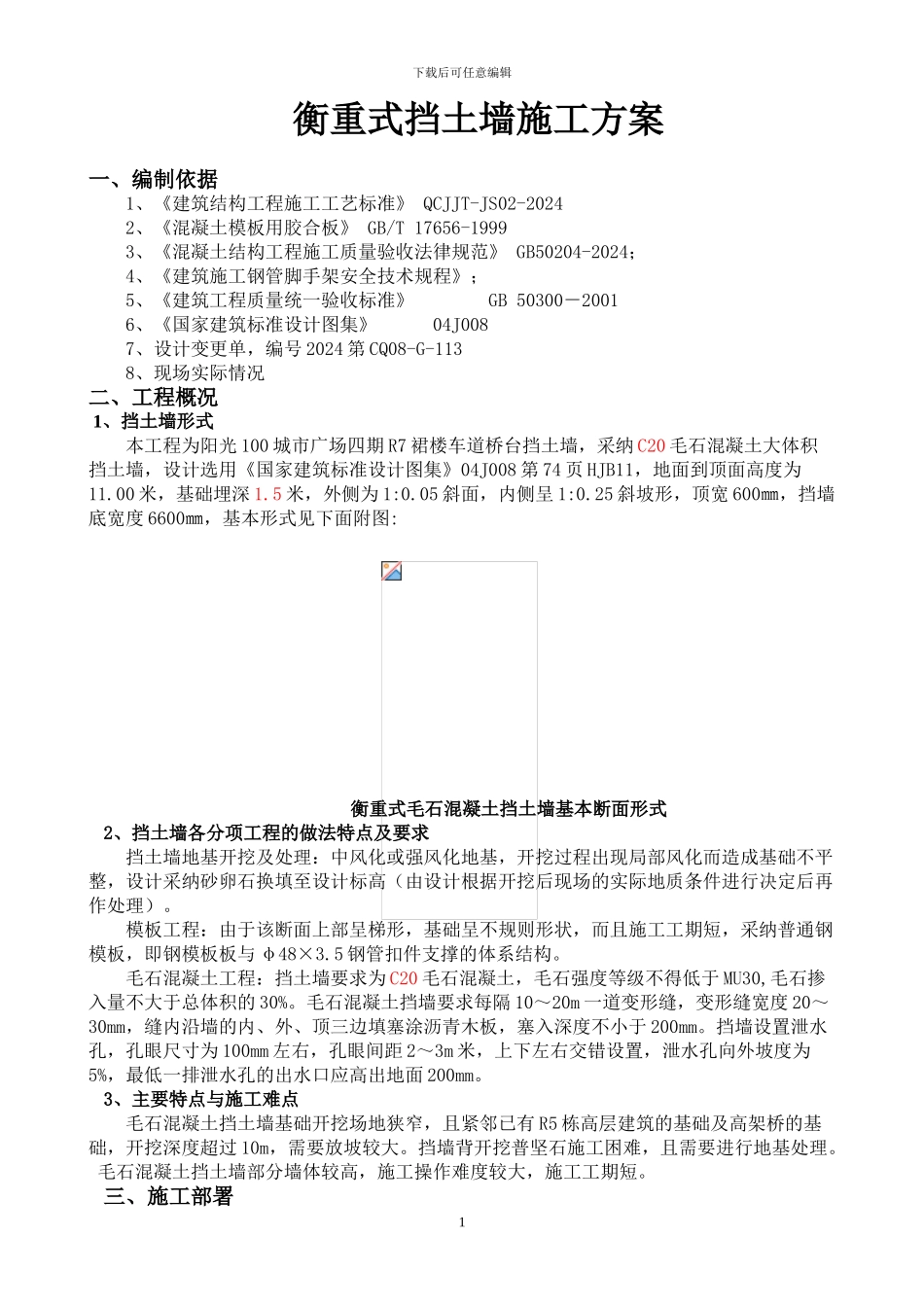

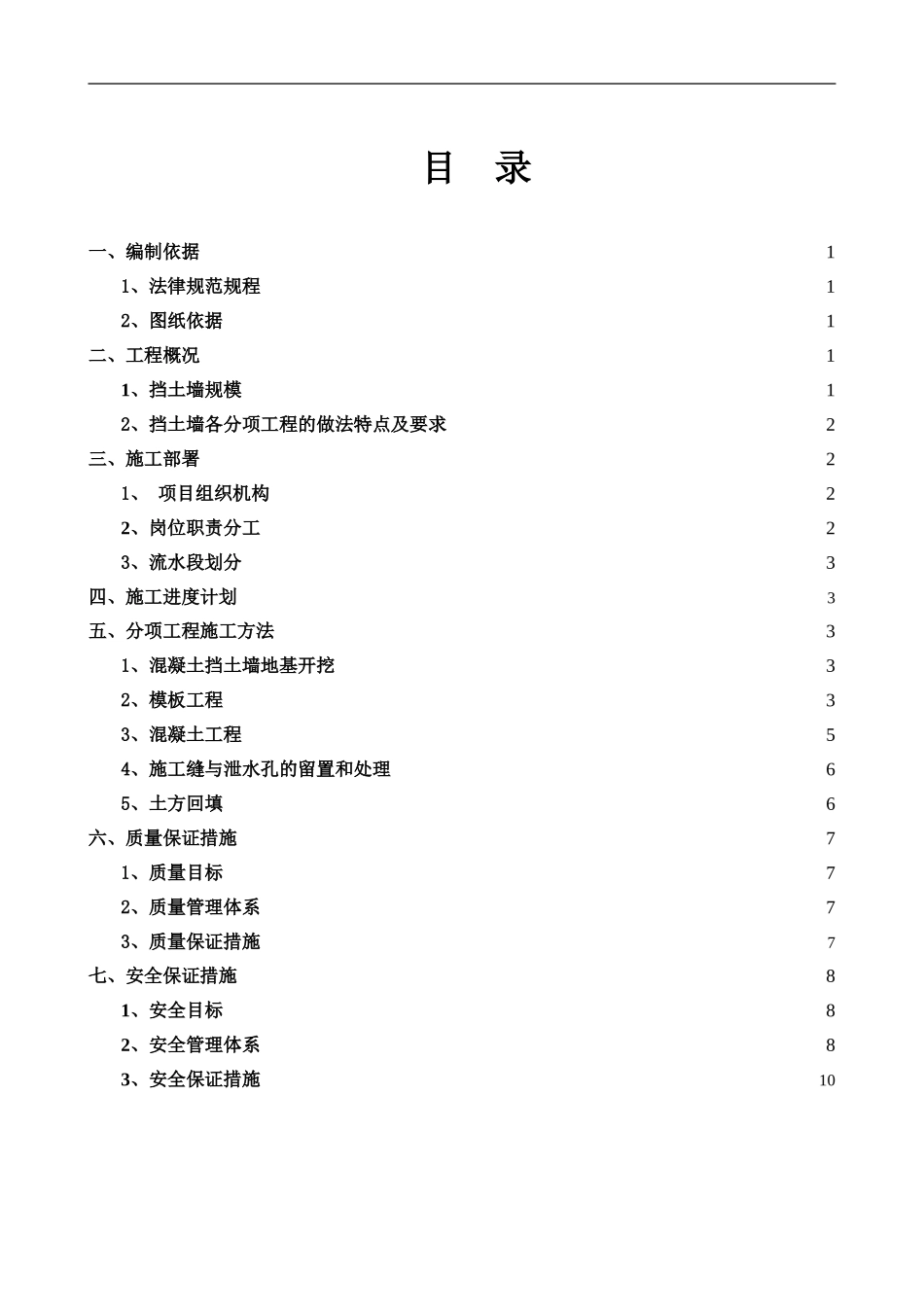

目 录一、编制依据11、法律规范规程12、图纸依据1二、工程概况11、挡土墙规模12、挡土墙各分项工程的做法特点及要求2三、施工部署21、 项目组织机构22、岗位职责分工23、流水段划分3四、施工进度计划3五、分项工程施工方法31、混凝土挡土墙地基开挖32、模板工程33、混凝土工程54、施工缝与泄水孔的留置和处理65、土方回填6六、质量保证措施71、质量目标72、质量管理体系73、质量保证措施7七、安全保证措施81、安全目标82、安全管理体系83、安全保证措施10下载后可任意编辑衡重式挡土墙施工方案一、编制依据1、《建筑结构工程施工工艺标准》 QCJJT-JS02-20242、《混凝土模板用胶合板》 GB/T 17656-19993、《混凝土结构工程施工质量验收法律规范》 GB50204-2024；4、《建筑施工钢管脚手架安全技术规程》；5、《建筑工程质量统一验收标准》 GB 50300－2001 6、《国家建筑标准设计图集》 04J0087、设计变更单，编号 2024 第 CQ08-G-1138、现场实际情况二、工程概况 1、挡土墙形式本工程为阳光 100 城市广场四期 R7 裙楼车道桥台挡土墙，采纳 C20 毛石混凝土大体积挡土墙，设计选用《国家建筑标准设计图集》04J008 第 74 页 HJB11，地面到顶面高度为11.00 米，基础埋深 1.5 米，外侧为 1:0.05 斜面，内侧呈 1:0.25 斜坡形，顶宽 600㎜，挡墙底宽度 6600㎜，基本形式见下面附图: 衡重式毛石混凝土挡土墙基本断面形式2、挡土墙各分项工程的做法特点及要求挡土墙地基开挖及处理：中风化或强风化地基，开挖过程出现局部风化而造成基础不平整，设计采纳砂卵石换填至设计标高（由设计根据开挖后现场的实际地质条件进行决定后再作处理）。模板工程：由于该断面上部呈梯形，基础呈不规则形状，而且施工工期短，采纳普通钢模板，即钢模板板与 φ48×3.5 钢管扣件支撑的体系结构。毛石混凝土工程：挡土墙要求为 C20 毛石混凝土，毛石强度等级不得低于 MU30,毛石掺入量不大于总体积的 30%。毛石混凝土挡墙要求每隔 10～20m 一道变形缝，变形缝宽度 20～30mm，缝内沿墙的内、外、顶三边填塞涂沥青木板，塞入深度不小于 200mm。挡墙设置泄水孔，孔眼尺寸为 100mm 左右，孔眼间距 2～3m 米，上下左右交错设置，泄水孔向外坡度为5%，最低一排泄水孔的出水口应高出地面 200mm。3、主要特点与施工难点毛石混凝土挡土墙基础开挖场地狭窄，且紧邻已有 R5 栋高层建筑的基础及高架桥的基础，开挖深度超过 10m，需要放坡...
