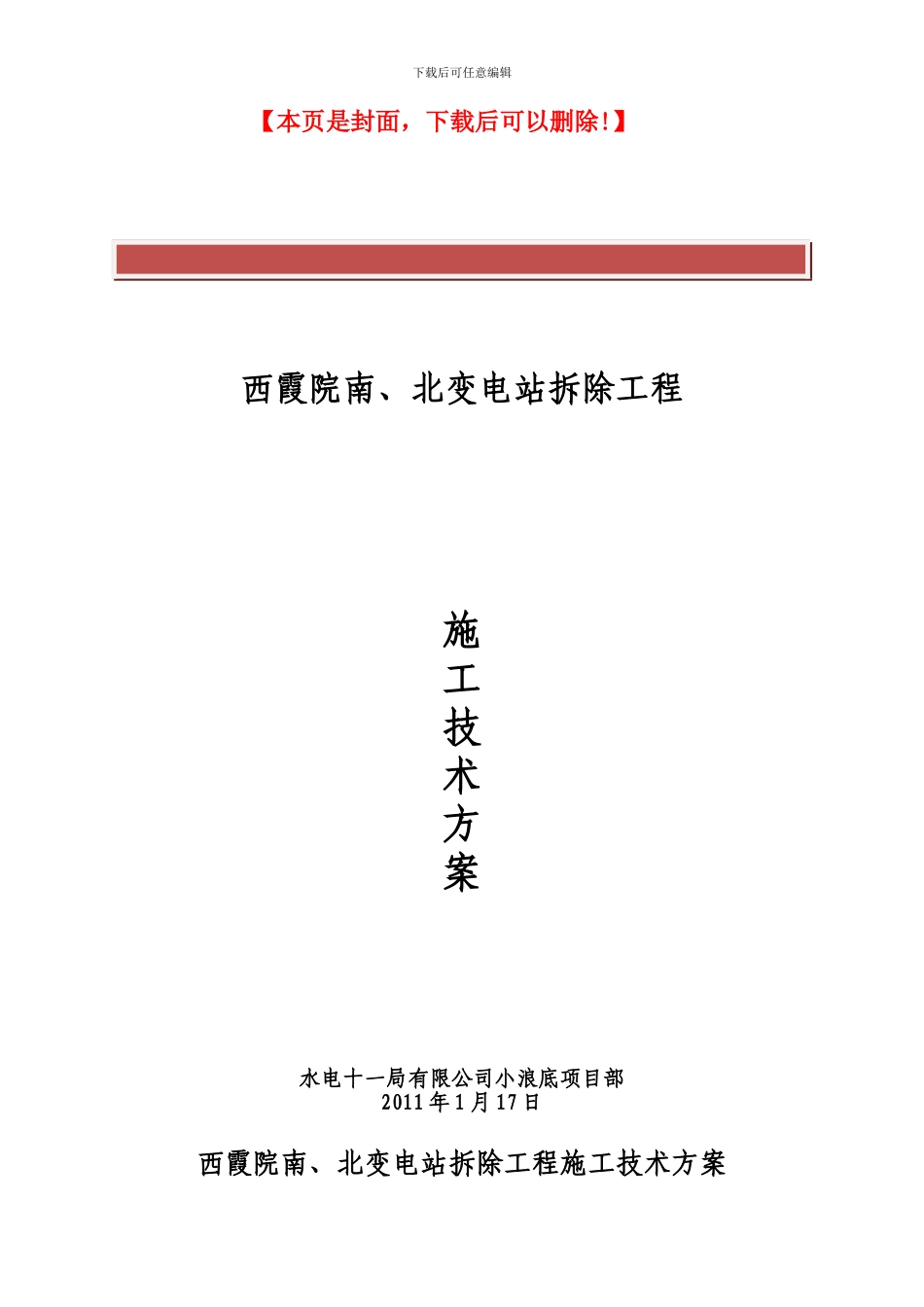

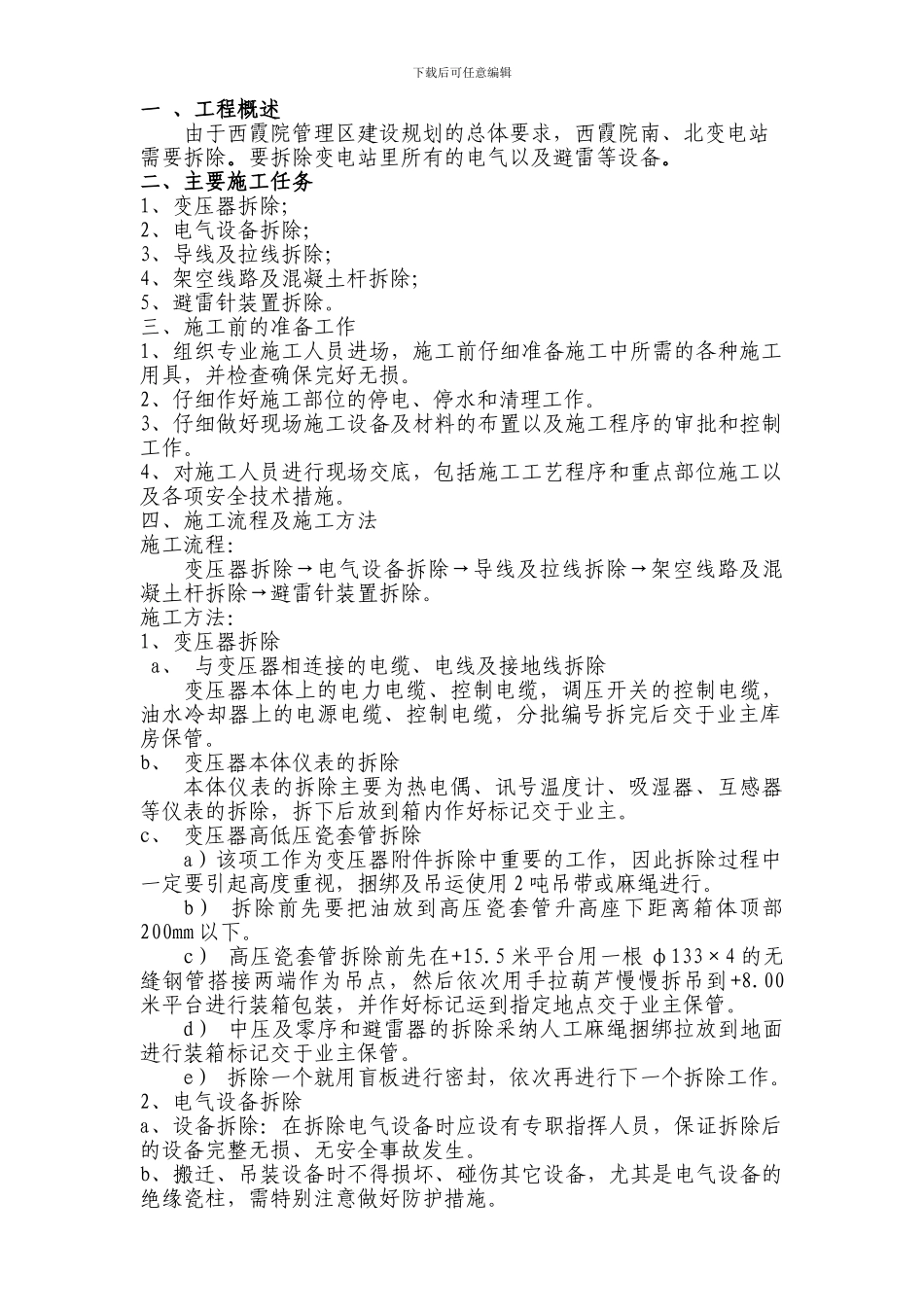

下载后可任意编辑 精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】西霞院南、北变电站拆除工程施工技术方案水电十一局有限公司小浪底项目部2011 年 1 月 17 日西霞院南、北变电站拆除工程施工技术方案下载后可任意编辑一 、工程概述由于西霞院管理区建设规划的总体要求，西霞院南、北变电站需要拆除。要拆除变电站里所有的电气以及避雷等设备。二、主要施工任务1、变压器拆除；2、电气设备拆除；3、导线及拉线拆除；4、架空线路及混凝土杆拆除；5、避雷针装置拆除。三、施工前的准备工作1、组织专业施工人员进场，施工前仔细准备施工中所需的各种施工用具，并检查确保完好无损。2、仔细作好施工部位的停电、停水和清理工作。3、仔细做好现场施工设备及材料的布置以及施工程序的审批和控制工作。4、对施工人员进行现场交底，包括施工工艺程序和重点部位施工以及各项安全技术措施。四、施工流程及施工方法施工流程：变压器拆除→电气设备拆除→导线及拉线拆除→架空线路及混凝土杆拆除→避雷针装置拆除。施工方法：1、变压器拆除a、 与变压器相连接的电缆、电线及接地线拆除变压器本体上的电力电缆、控制电缆，调压开关的控制电缆，油水冷却器上的电源电缆、控制电缆，分批编号拆完后交于业主库房保管。b、 变压器本体仪表的拆除本体仪表的拆除主要为热电偶、讯号温度计、吸湿器、互感器等仪表的拆除，拆下后放到箱内作好标记交于业主。c、 变压器高低压瓷套管拆除a）该项工作为变压器附件拆除中重要的工作，因此拆除过程中一定要引起高度重视，捆绑及吊运使用 2 吨吊带或麻绳进行。b） 拆除前先要把油放到高压瓷套管升高座下距离箱体顶部200mm 以下。c） 高压瓷套管拆除前先在+15.5 米平台用一根 φ133×4 的无缝钢管搭接两端作为吊点，然后依次用手拉葫芦慢慢拆吊到+8.00米平台进行装箱包装，并作好标记运到指定地点交于业主保管。d） 中压及零序和避雷器的拆除采纳人工麻绳捆绑拉放到地面进行装箱标记交于业主保管。e） 拆除一个就用盲板进行密封，依次再进行下一个拆除工作。2、电气设备拆除a、设备拆除：在拆除电气设备时应设有专职指挥人员，保证拆除后的设备完整无损、无安全事故发生。b、搬迁、吊装设备时不得损坏、碰伤其它设备，尤其是电气设备的绝缘瓷柱，需特别注意做好防护措施。下载后可任意编辑c、设备回收运输：设备拆除完成后用车运抵指定的地方。在运...
