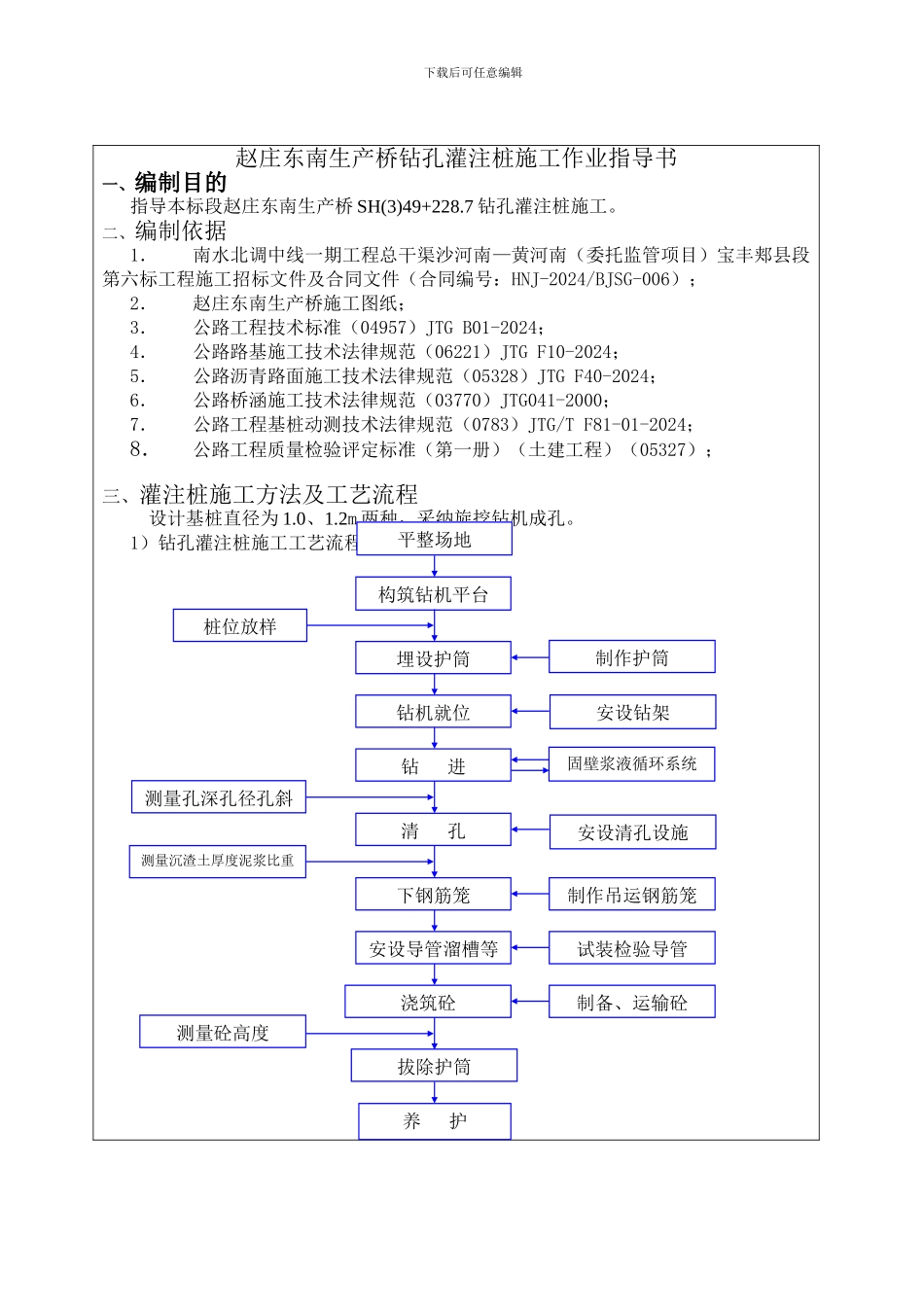

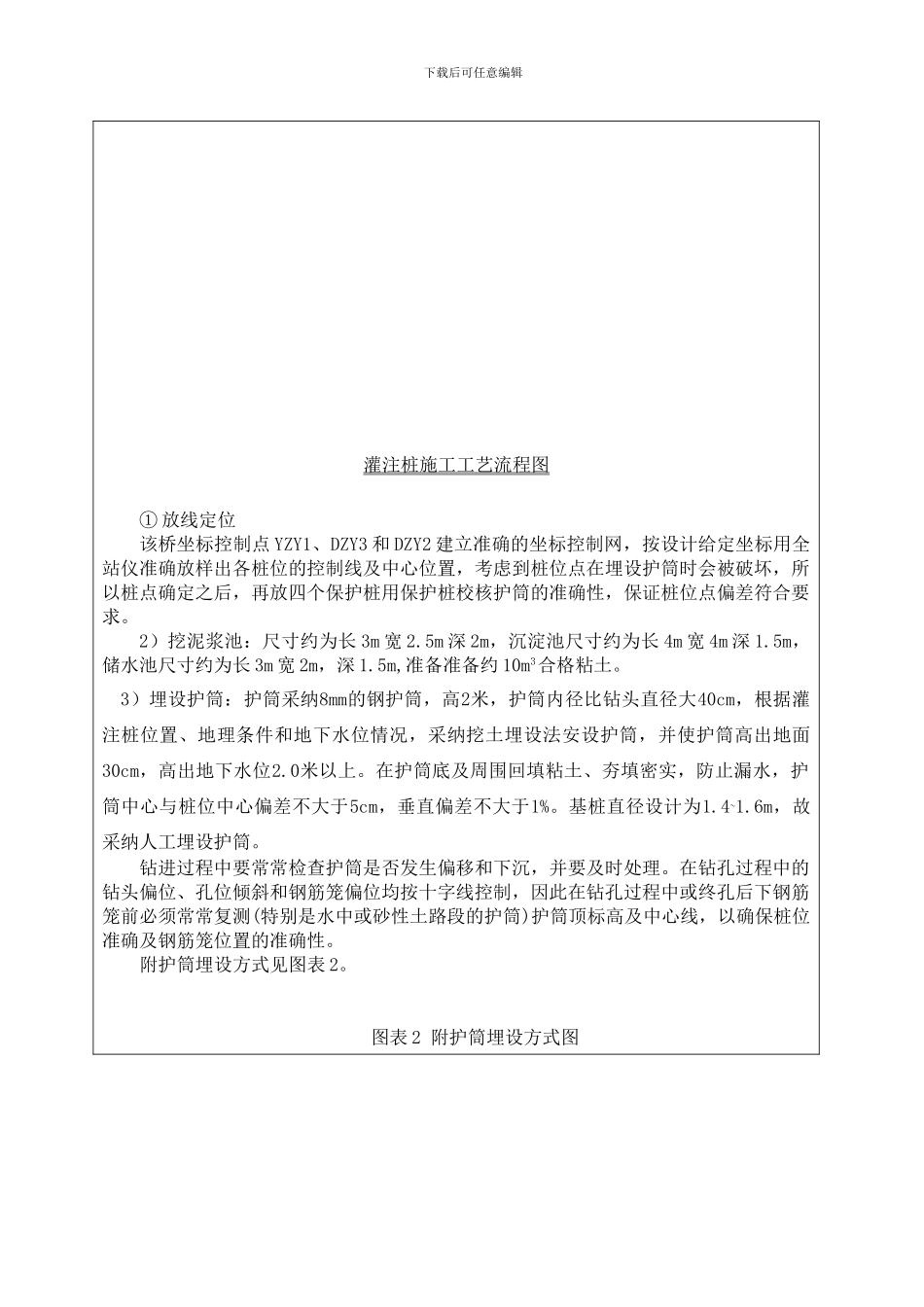

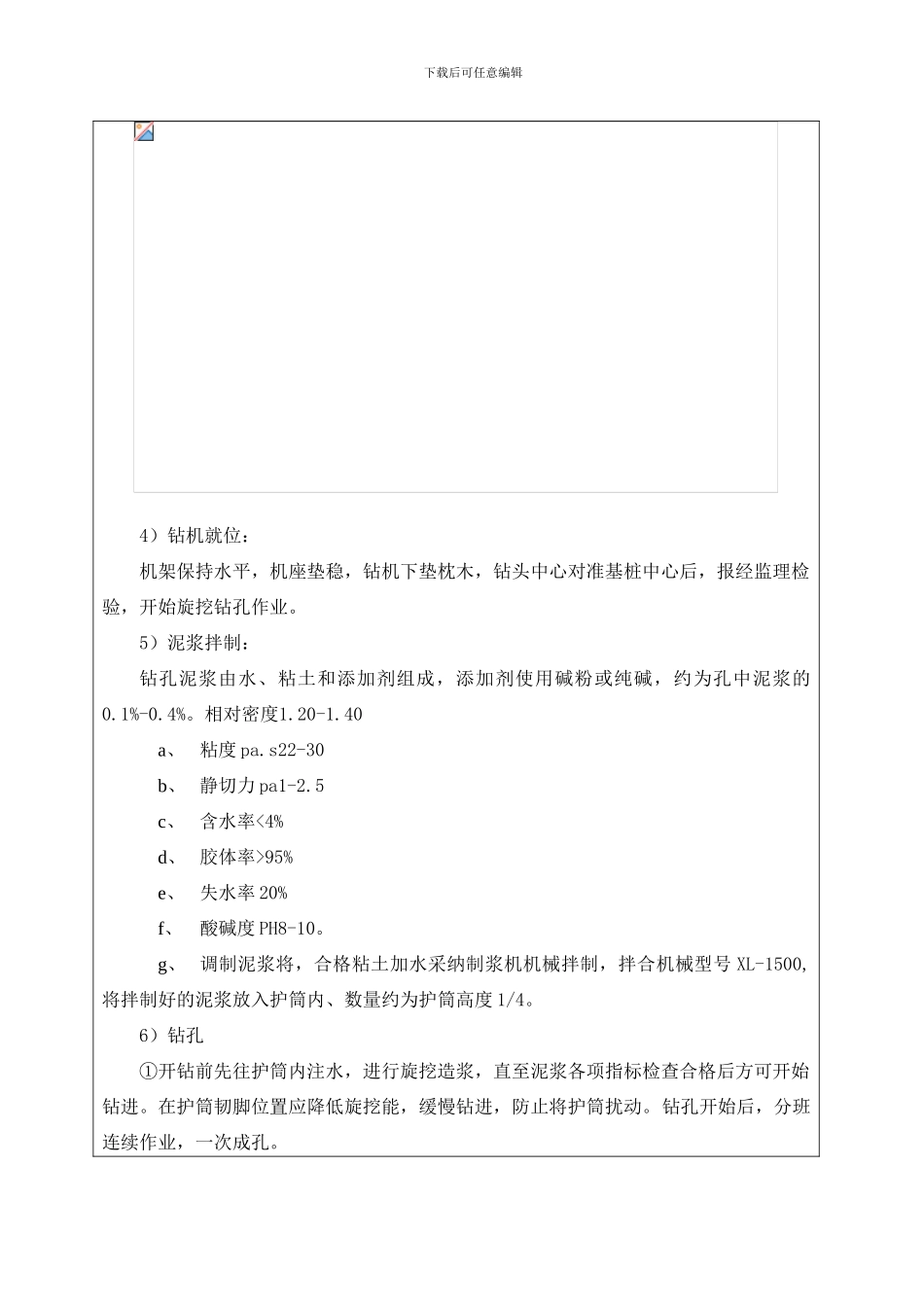

下载后可任意编辑 赵庄东南生产桥钻孔灌注桩施工作业指导书一、编制目的指导本标段赵庄东南生产桥 SH(3)49+228.7 钻孔灌注桩施工。二、编制依据1．南水北调中线一期工程总干渠沙河南—黄河南（委托监管项目）宝丰郏县段第六标工程施工招标文件及合同文件（合同编号：HNJ-2024/BJSG-006）；2．赵庄东南生产桥施工图纸；3．公路工程技术标准（04957）JTG B01-2024；4．公路路基施工技术法律规范（06221）JTG F10-2024；5．公路沥青路面施工技术法律规范（05328）JTG F40-2024；6．公路桥涵施工技术法律规范（03770）JTG041-2000；7．公路工程基桩动测技术法律规范（0783）JTG/T F81-01-2024；8．公路工程质量检验评定标准（第一册）（土建工程）（05327）；三、灌注桩施工方法及工艺流程 设计基桩直径为 1.0、1.2m 两种，采纳旋挖钻机成孔。1）钻孔灌注桩施工工艺流程：安设钻架固壁浆液循环系统安设清孔设施拔除护筒平整场地构筑钻机平台桩位放样埋设护筒制作护筒钻机就位钻 进下钢筋笼测量孔深孔径孔斜清 孔测量沉渣土厚度泥浆比重制作吊运钢筋笼安设导管溜槽等浇筑砼制备、运输砼试装检验导管测量砼高度养 护下载后可任意编辑灌注桩施工工艺流程图① 放线定位该桥坐标控制点 YZY1、DZY3 和 DZY2 建立准确的坐标控制网，按设计给定坐标用全站仪准确放样出各桩位的控制线及中心位置，考虑到桩位点在埋设护筒时会被破坏，所以桩点确定之后，再放四个保护桩用保护桩校核护筒的准确性，保证桩位点偏差符合要求。2）挖泥浆池：尺寸约为长 3m 宽 2.5m 深 2m，沉淀池尺寸约为长 4m 宽 4m 深 1.5m，储水池尺寸约为长 3m 宽 2m，深 1.5m,准备准备约 10m3合格粘土。3）埋设护筒：护筒采纳8mm的钢护筒，高2米，护筒内径比钻头直径大40cm，根据灌注桩位置、地理条件和地下水位情况，采纳挖土埋设法安设护筒，并使护筒高出地面30cm，高出地下水位2.0米以上。在护筒底及周围回填粘土、夯填密实，防止漏水，护筒中心与桩位中心偏差不大于5cm，垂直偏差不大于1%。基桩直径设计为1.4~1.6m，故采纳人工埋设护筒。钻进过程中要常常检查护筒是否发生偏移和下沉，并要及时处理。在钻孔过程中的钻头偏位、孔位倾斜和钢筋笼偏位均按十字线控制，因此在钻孔过程中或终孔后下钢筋笼前必须常常复测(特别是水中或砂性土路段的护筒)护筒顶标高及中心线，以确保桩位准确及钢筋笼位置的准确性。附护筒埋设方式见图表 2。图表 2 附护筒埋设方...
