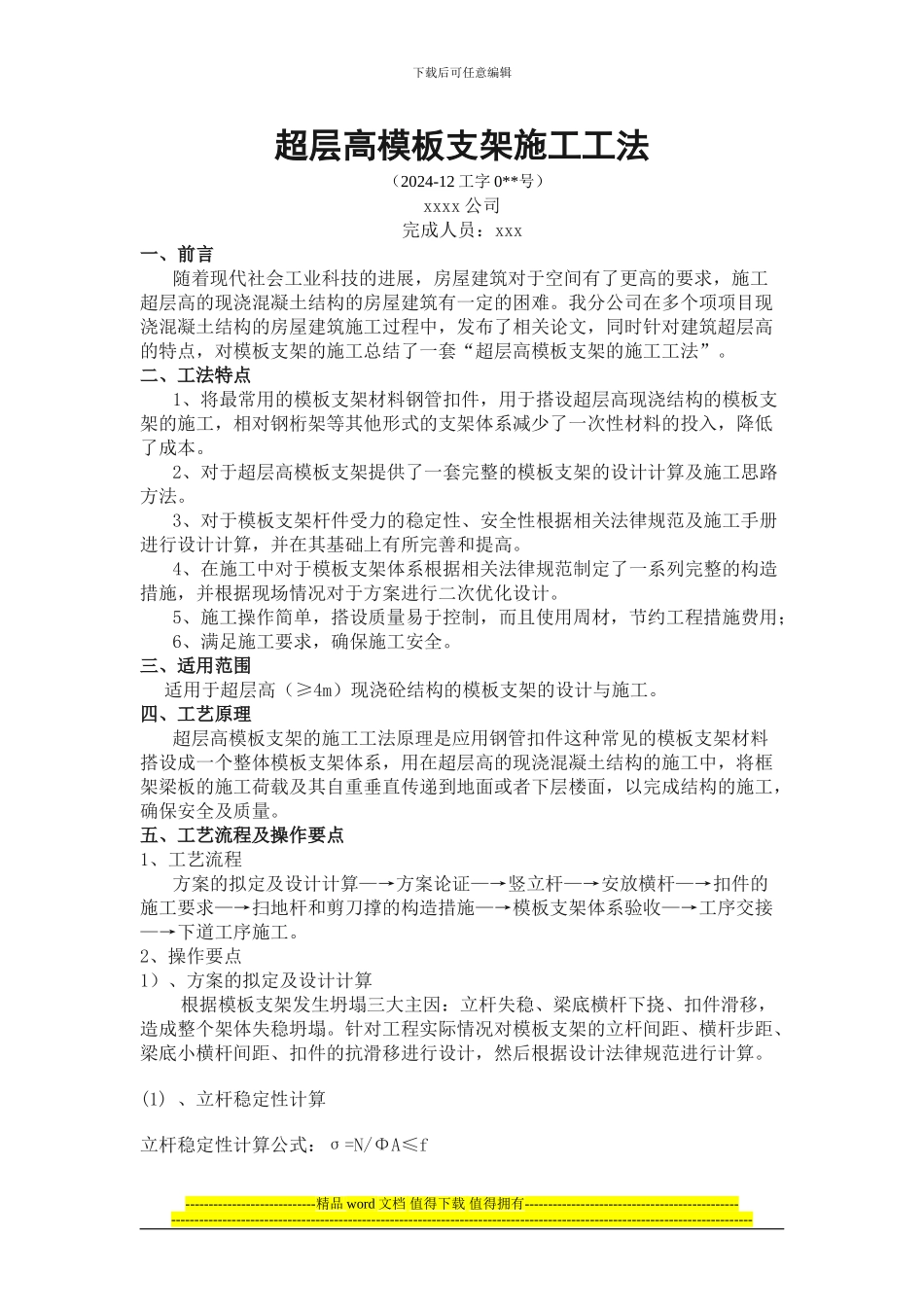

下载后可任意编辑超层高模板支架施工工法（2024-12 工字 0**号）xxxx 公司完成人员：xxx一、前言随着现代社会工业科技的进展，房屋建筑对于空间有了更高的要求，施工超层高的现浇混凝土结构的房屋建筑有一定的困难。我分公司在多个项项目现浇混凝土结构的房屋建筑施工过程中，发布了相关论文，同时针对建筑超层高的特点，对模板支架的施工总结了一套“超层高模板支架的施工工法”。二、工法特点1、将最常用的模板支架材料钢管扣件，用于搭设超层高现浇结构的模板支架的施工，相对钢桁架等其他形式的支架体系减少了一次性材料的投入，降低了成本。2、对于超层高模板支架提供了一套完整的模板支架的设计计算及施工思路方法。3、对于模板支架杆件受力的稳定性、安全性根据相关法律规范及施工手册进行设计计算，并在其基础上有所完善和提高。4、在施工中对于模板支架体系根据相关法律规范制定了一系列完整的构造措施，并根据现场情况对于方案进行二次优化设计。5、施工操作简单，搭设质量易于控制，而且使用周材，节约工程措施费用；6、满足施工要求，确保施工安全。三、适用范围适用于超层高（≥4m）现浇砼结构的模板支架的设计与施工。四、工艺原理超层高模板支架的施工工法原理是应用钢管扣件这种常见的模板支架材料搭设成一个整体模板支架体系，用在超层高的现浇混凝土结构的施工中，将框架梁板的施工荷载及其自重垂直传递到地面或者下层楼面，以完成结构的施工，确保安全及质量。五、工艺流程及操作要点1、工艺流程方案的拟定及设计计算—→方案论证—→竖立杆—→安放横杆—→扣件的施工要求—→扫地杆和剪刀撑的构造措施—→模板支架体系验收—→工序交接—→下道工序施工。2、操作要点1）、方案的拟定及设计计算根据模板支架发生坍塌三大主因：立杆失稳、梁底横杆下挠、扣件滑移，造成整个架体失稳坍塌。针对工程实际情况对模板支架的立杆间距、横杆步距、梁底小横杆间距、扣件的抗滑移进行设计，然后根据设计法律规范进行计算。(1) 、立杆稳定性计算立杆稳定性计算公式：σ=N/ΦA≤f----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑式中：N—立杆的轴心压力设计值；φ—轴心受压构件的稳定系数，由长细比 lo/i 查表...
