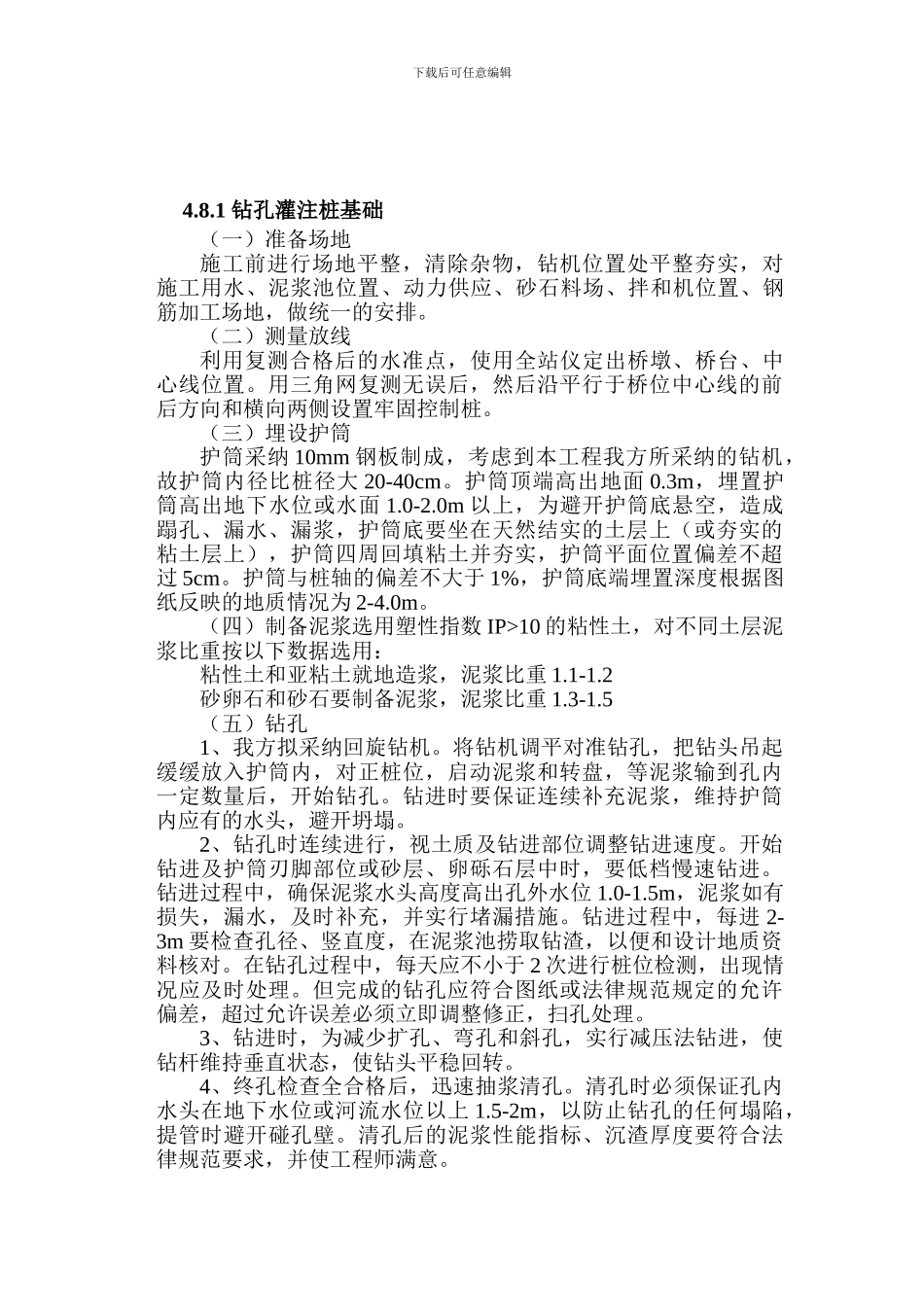

下载后可任意编辑4.8.1 钻孔灌注桩基础（一）准备场地施工前进行场地平整，清除杂物，钻机位置处平整夯实，对施工用水、泥浆池位置、动力供应、砂石料场、拌和机位置、钢筋加工场地，做统一的安排。（二）测量放线利用复测合格后的水准点，使用全站仪定出桥墩、桥台、中心线位置。用三角网复测无误后，然后沿平行于桥位中心线的前后方向和横向两侧设置牢固控制桩。（三）埋设护筒护筒采纳 10mm 钢板制成，考虑到本工程我方所采纳的钻机，故护筒内径比桩径大 20-40cm。护筒顶端高出地面 0.3m，埋置护筒高出地下水位或水面 1.0-2.0m 以上，为避开护筒底悬空，造成蹋孔、漏水、漏浆，护筒底要坐在天然结实的土层上（或夯实的粘土层上），护筒四周回填粘土并夯实，护筒平面位置偏差不超过 5cm。护筒与桩轴的偏差不大于 1%，护筒底端埋置深度根据图纸反映的地质情况为 2-4.0m。（四）制备泥浆选用塑性指数 IP>10 的粘性土，对不同土层泥浆比重按以下数据选用：粘性土和亚粘土就地造浆，泥浆比重 1.1-1.2砂卵石和砂石要制备泥浆，泥浆比重 1.3-1.5（五）钻孔1、我方拟采纳回旋钻机。将钻机调平对准钻孔，把钻头吊起缓缓放入护筒内，对正桩位，启动泥浆和转盘，等泥浆输到孔内一定数量后，开始钻孔。钻进时要保证连续补充泥浆，维持护筒内应有的水头，避开坍塌。2、钻孔时连续进行，视土质及钻进部位调整钻进速度。开始钻进及护筒刃脚部位或砂层、卵砾石层中时，要低档慢速钻进。钻进过程中，确保泥浆水头高度高出孔外水位 1.0-1.5m，泥浆如有损失，漏水，及时补充，并实行堵漏措施。钻进过程中，每进 2-3m 要检查孔径、竖直度，在泥浆池捞取钻渣，以便和设计地质资料核对。在钻孔过程中，每天应不小于 2 次进行桩位检测，出现情况应及时处理。但完成的钻孔应符合图纸或法律规范规定的允许偏差，超过允许误差必须立即调整修正，扫孔处理。3、钻进时，为减少扩孔、弯孔和斜孔，实行减压法钻进，使钻杆维持垂直状态，使钻头平稳回转。4、终孔检查全合格后，迅速抽浆清孔。清孔时必须保证孔内水头在地下水位或河流水位以上 1.5-2m，以防止钻孔的任何塌陷，提管时避开碰孔壁。清孔后的泥浆性能指标、沉渣厚度要符合法律规范要求，并使工程师满意。下载后可任意编辑5、清孔后用检孔器测量孔径，检孔器的焊接在施工场地进行，工程师检验合格后，即可进行钢筋笼的吊装工作。（六）钢筋笼的制作与安装钢筋笼按设计要求现场绑轧，运到孔位吊装...
