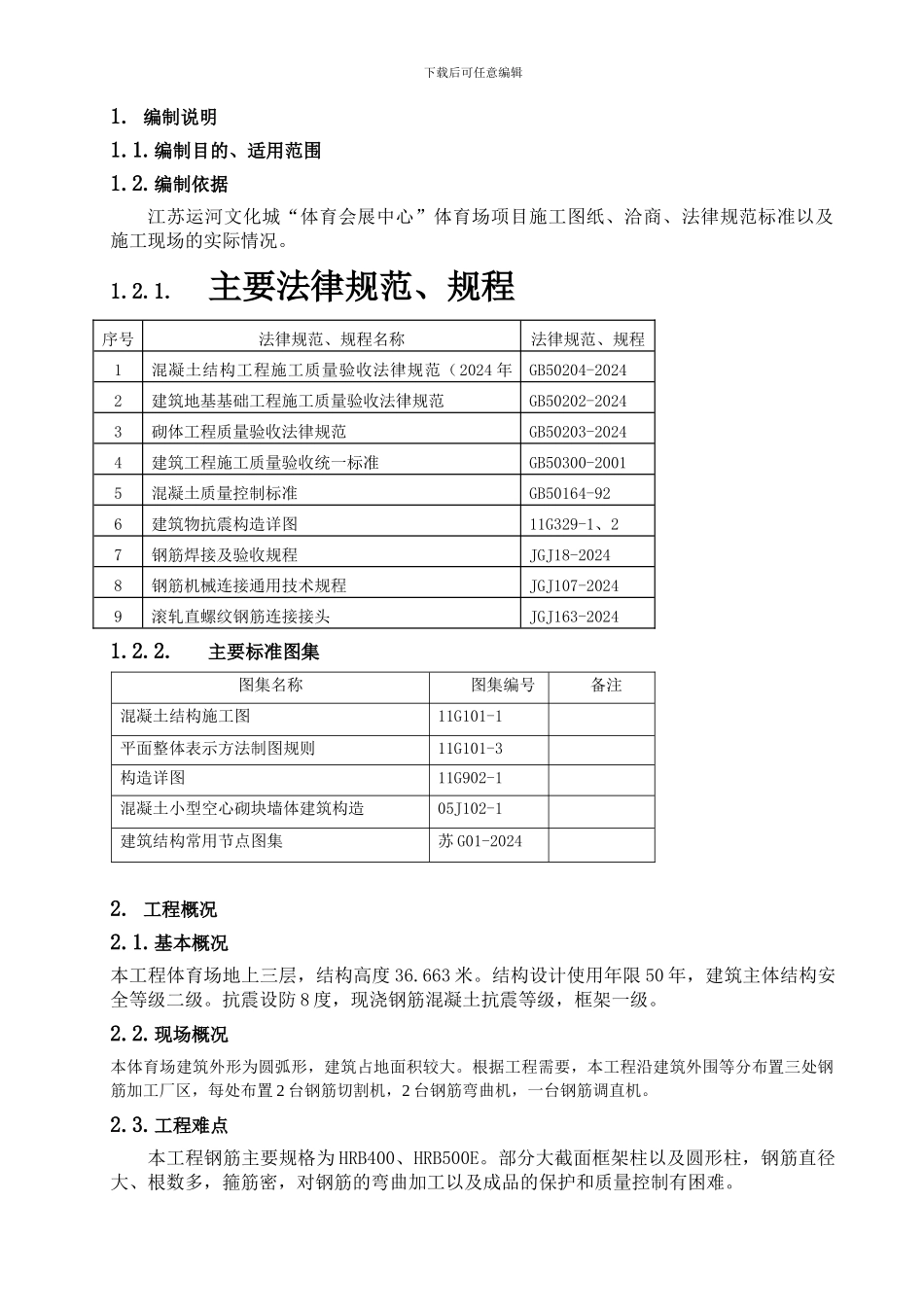

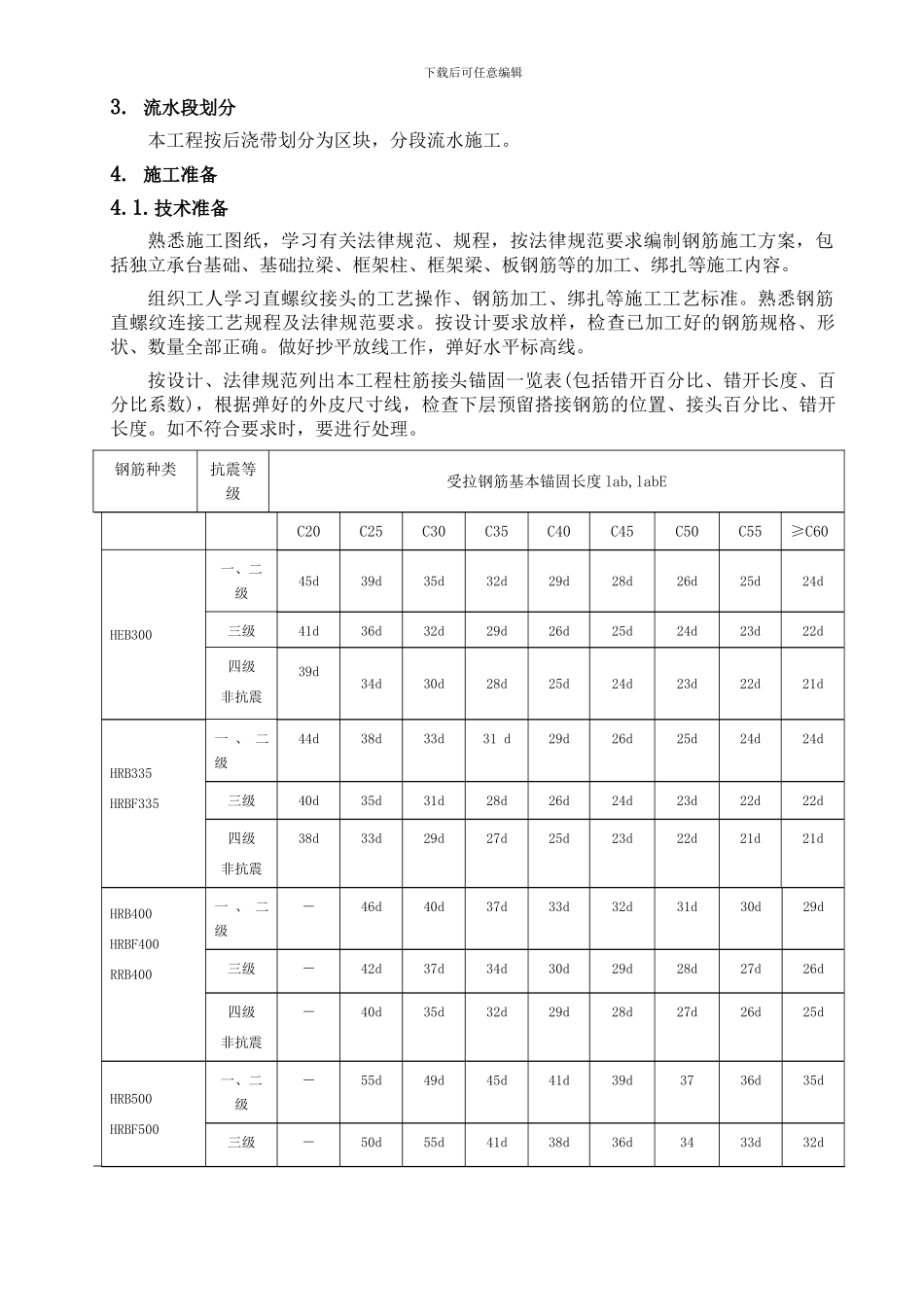

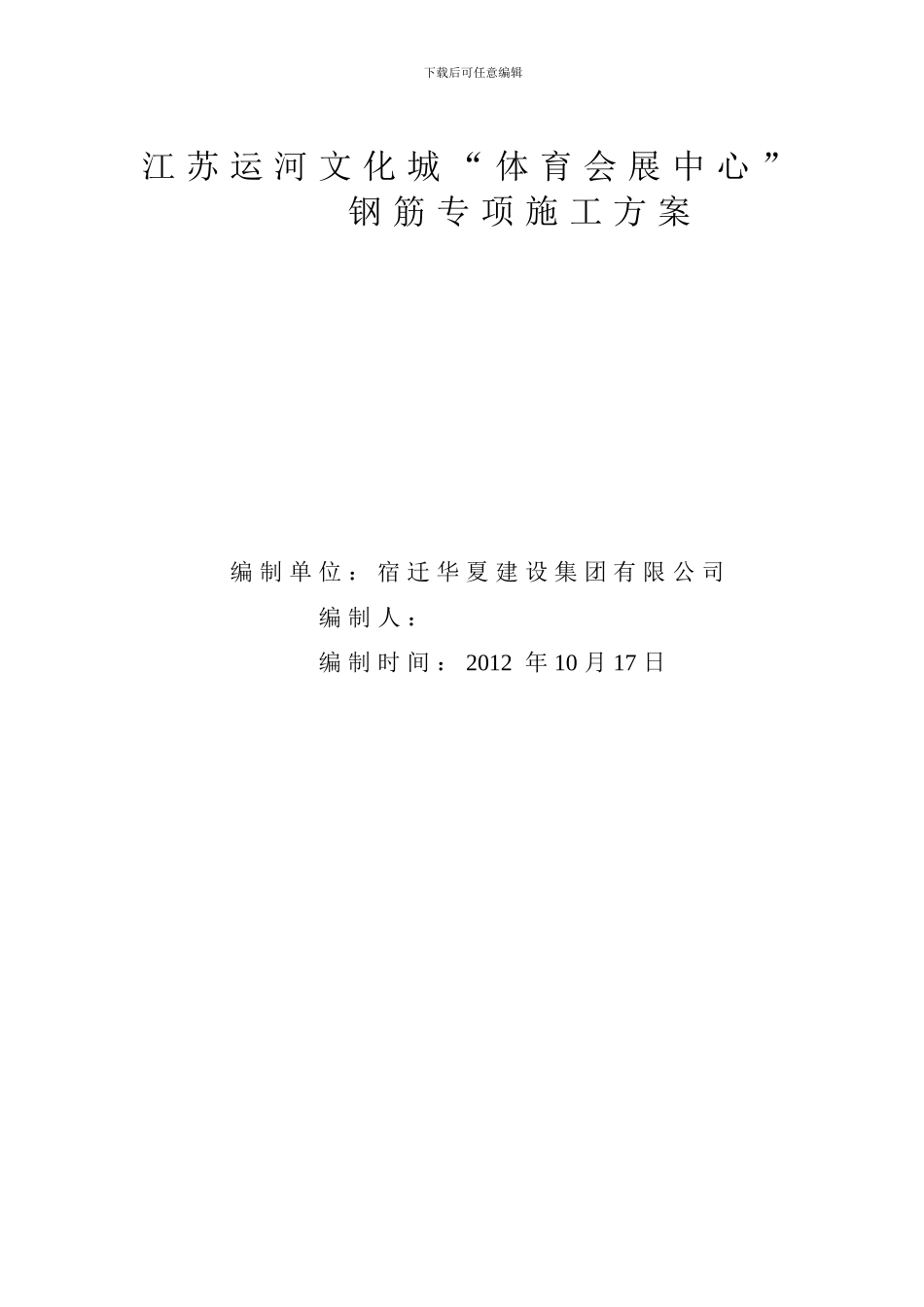

下载后可任意编辑江 苏 运 河 文 化 城 “ 体 育 会 展 中 心 ”钢 筋 专 项 施 工 方 案 编 制 单 位 : 宿 迁 华 夏 建 设 集 团 有 限 公 司编 制 人 : 编 制 时 间 : 2012 年 10 月 17 日下载后可任意编辑1. 编制说明1.1.编制目的、适用范围1.2.编制依据江苏运河文化城“体育会展中心”体育场项目施工图纸、洽商、法律规范标准以及施工现场的实际情况。1.2.1.主要法律规范、规程序号法律规范、规程名称法律规范、规程1混凝土结构工程施工质量验收法律规范(2024 年GB50204-20242建筑地基基础工程施工质量验收法律规范GB50202-20243砌体工程质量验收法律规范GB50203-20244建筑工程施工质量验收统一标准GB50300-20015混凝土质量控制标准GB50164-926建筑物抗震构造详图11G329-1、27钢筋焊接及验收规程JGJ18-20248钢筋机械连接通用技术规程JGJ107-20249滚轧直螺纹钢筋连接接头JGJ163-20241.2.2.主要标准图集图集名称图集编号备注混凝土结构施工图11G101-1平面整体表示方法制图规则11G101-3构造详图11G902-1混凝土小型空心砌块墙体建筑构造05J102-1建筑结构常用节点图集苏 G01-20242. 工程概况2.1.基本概况本工程体育场地上三层,结构高度 36.663 米。结构设计使用年限 50 年,建筑主体结构安全等级二级。抗震设防 8 度,现浇钢筋混凝土抗震等级,框架一级。2.2.现场概况本体育场建筑外形为圆弧形,建筑占地面积较大。根据工程需要,本工程沿建筑外围等分布置三处钢筋加工厂区,每处布置 2 台钢筋切割机,2 台钢筋弯曲机,一台钢筋调直机。2.3.工程难点本工程钢筋主要规格为 HRB400、HRB500E。部分大截面框架柱以及圆形柱,钢筋直径大、根数多,箍筋密,对钢筋的弯曲加工以及成品的保护和质量控制有困难。下载后可任意编辑3. 流水段划分本工程按后浇带划分为区块,分段流水施工。4. 施工准备4.1.技术准备熟悉施工图纸,学习有关法律规范、规程,按法律规范要求编制钢筋施工方案,包括独立承台基础、基础拉梁、框架柱、框架梁、板钢筋等的加工、绑扎等施工内容。组织工人学习直螺纹接头的工艺操作、钢筋加工、绑扎等施工工艺标准。熟悉钢筋直螺纹连接工艺规程及法律规范要求。按设计要求放样,检查已加工好的钢筋规格、形状、数量全部正确。做好抄平放线工作,弹好水平标高线。按设计、法律规范列出本工程柱筋接头锚固一览表(包括错开百分比、错开长度、百分比系数),根据弹...
