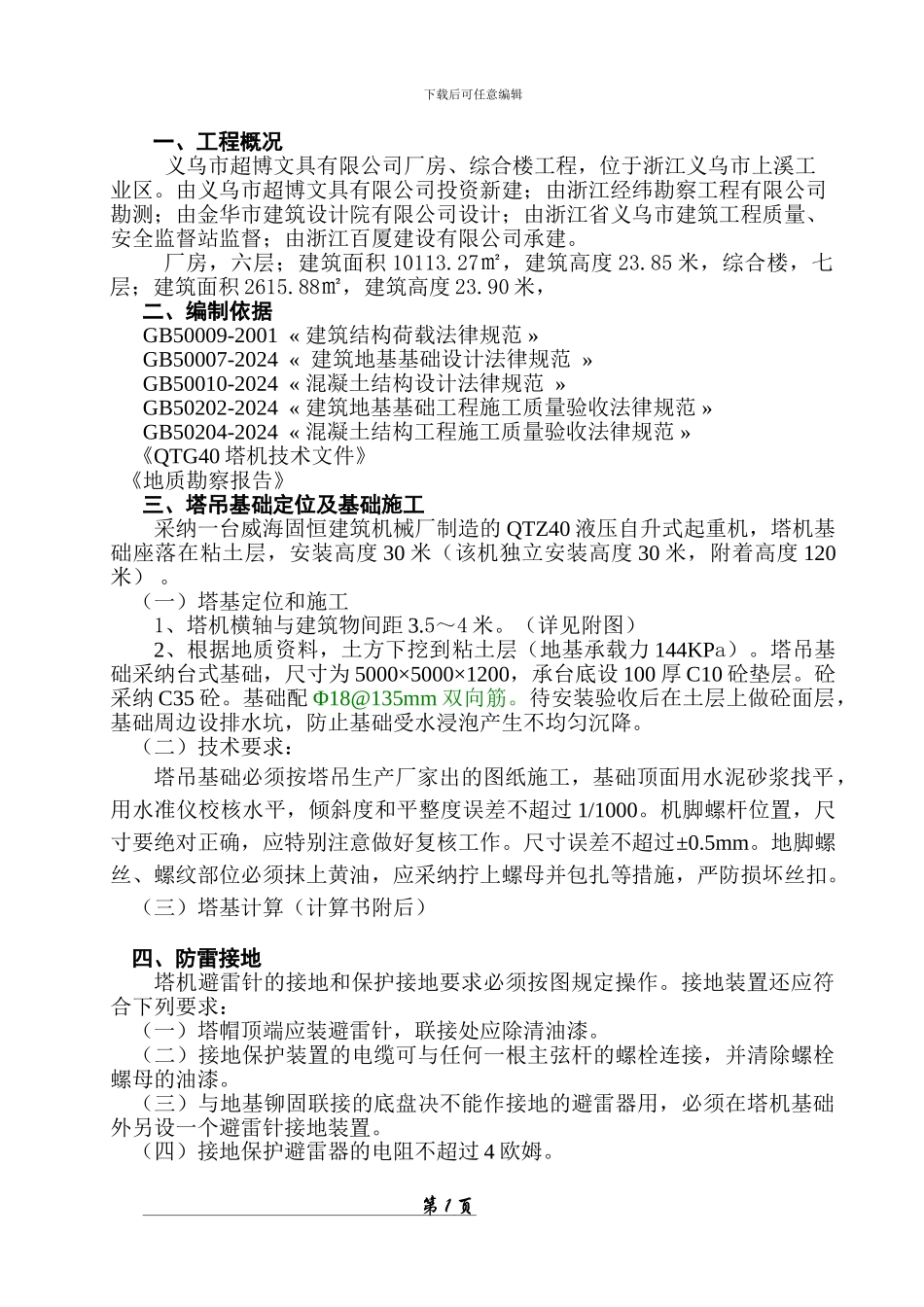

下载后可任意编辑一、工程概况义乌市超博文具有限公司厂房、综合楼工程，位于浙江义乌市上溪工业区。由义乌市超博文具有限公司投资新建；由浙江经纬勘察工程有限公司勘测；由金华市建筑设计院有限公司设计；由浙江省义乌市建筑工程质量、安全监督站监督；由浙江百厦建设有限公司承建。厂房，六层；建筑面积 10113.27㎡，建筑高度 23.85 米，综合楼，七层；建筑面积 2615.88㎡，建筑高度 23.90 米， 二、编制依据GB50009-2001 « 建筑结构荷载法律规范 »GB50007-2024 « 建筑地基基础设计法律规范 »GB50010-2024 « 混凝土结构设计法律规范 » GB50202-2024 « 建筑地基基础工程施工质量验收法律规范 »GB50204-2024 « 混凝土结构工程施工质量验收法律规范 »《QTG40 塔机技术文件》《地质勘察报告》三、塔吊基础定位及基础施工采纳一台威海固恒建筑机械厂制造的 QTZ40 液压自升式起重机，塔机基础座落在粘土层，安装高度 30 米（该机独立安装高度 30 米，附着高度 120米） 。（一）塔基定位和施工1、塔机横轴与建筑物间距 3.5～4 米。（详见附图）2、根据地质资料，土方下挖到粘土层（地基承载力 144KPa）。塔吊基础采纳台式基础，尺寸为 5000×5000×1200，承台底设 100 厚 C10 砼垫层。砼采纳 C35 砼。基础配 Φ18@135mm 双向筋。待安装验收后在土层上做砼面层，基础周边设排水坑，防止基础受水浸泡产生不均匀沉降。（二）技术要求：塔吊基础必须按塔吊生产厂家出的图纸施工，基础顶面用水泥砂浆找平，用水准仪校核水平，倾斜度和平整度误差不超过 1/1000。机脚螺杆位置，尺寸要绝对正确，应特别注意做好复核工作。尺寸误差不超过±0.5mm。地脚螺丝、螺纹部位必须抹上黄油，应采纳拧上螺母并包扎等措施，严防损坏丝扣。（三）塔基计算（计算书附后）四、防雷接地塔机避雷针的接地和保护接地要求必须按图规定操作。接地装置还应符合下列要求：（一）塔帽顶端应装避雷针，联接处应除清油漆。（二）接地保护装置的电缆可与任何一根主弦杆的螺栓连接，并清除螺栓螺母的油漆。（三）与地基铆固联接的底盘决不能作接地的避雷器用，必须在塔机基础外另设一个避雷针接地装置。（四）接地保护避雷器的电阻不超过 4 欧姆。 第 1 页 下载后可任意编辑（五）即使可以用其它安全保护装置，如高敏度的差动继电器（自动断路器），按规定也必须安装这种接地保护装置。（六）接地装置应由专人安装，因为接...
