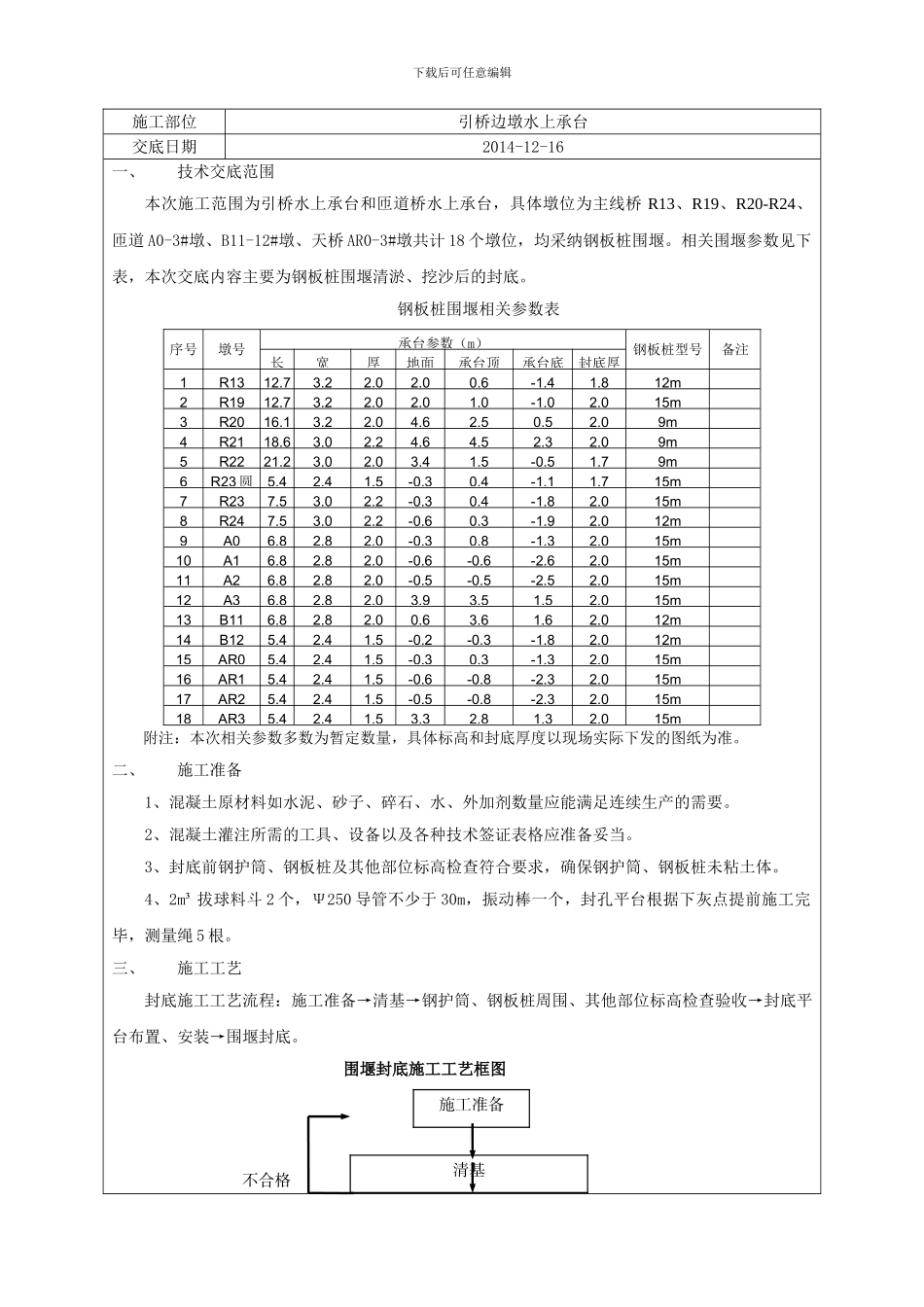

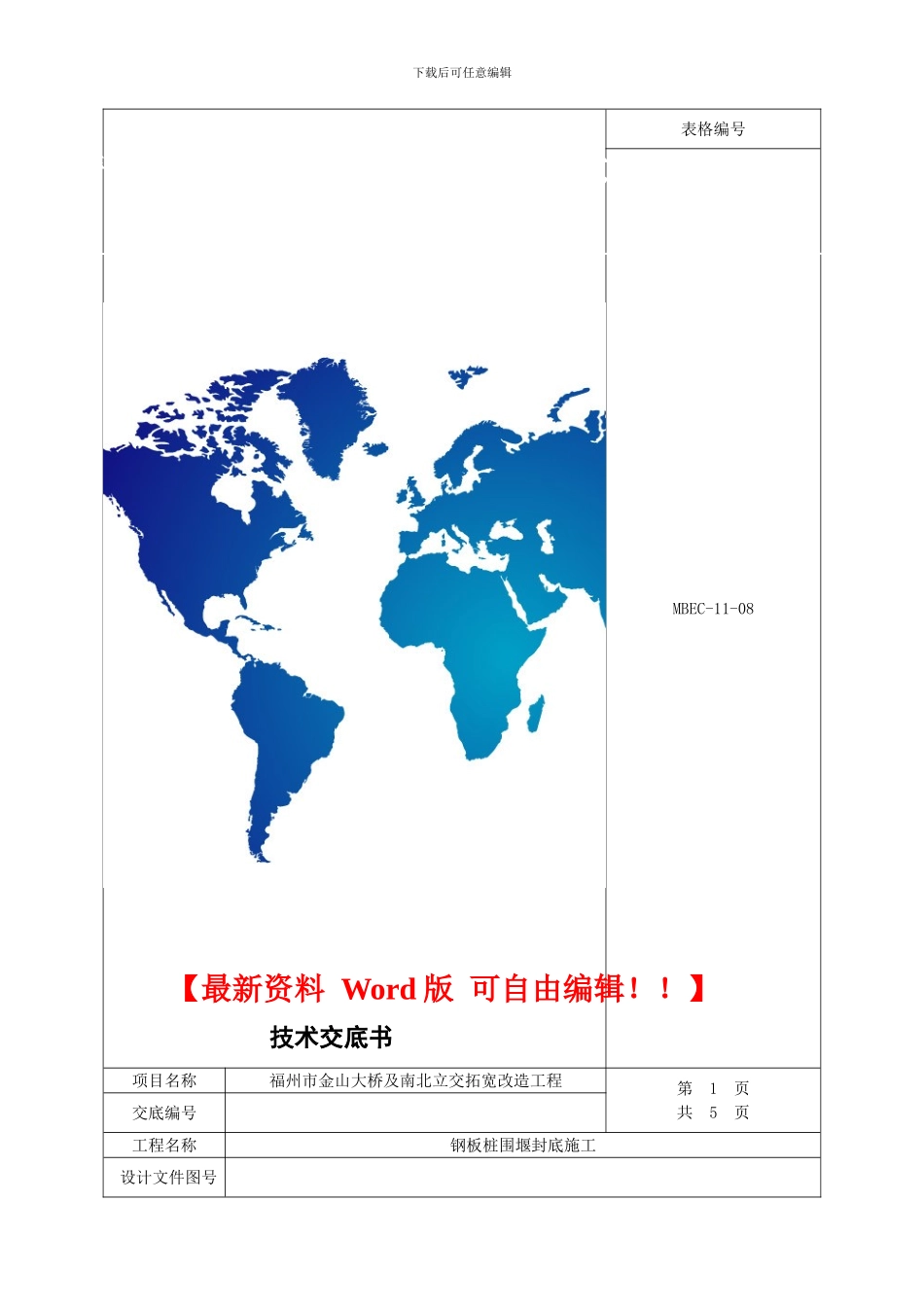

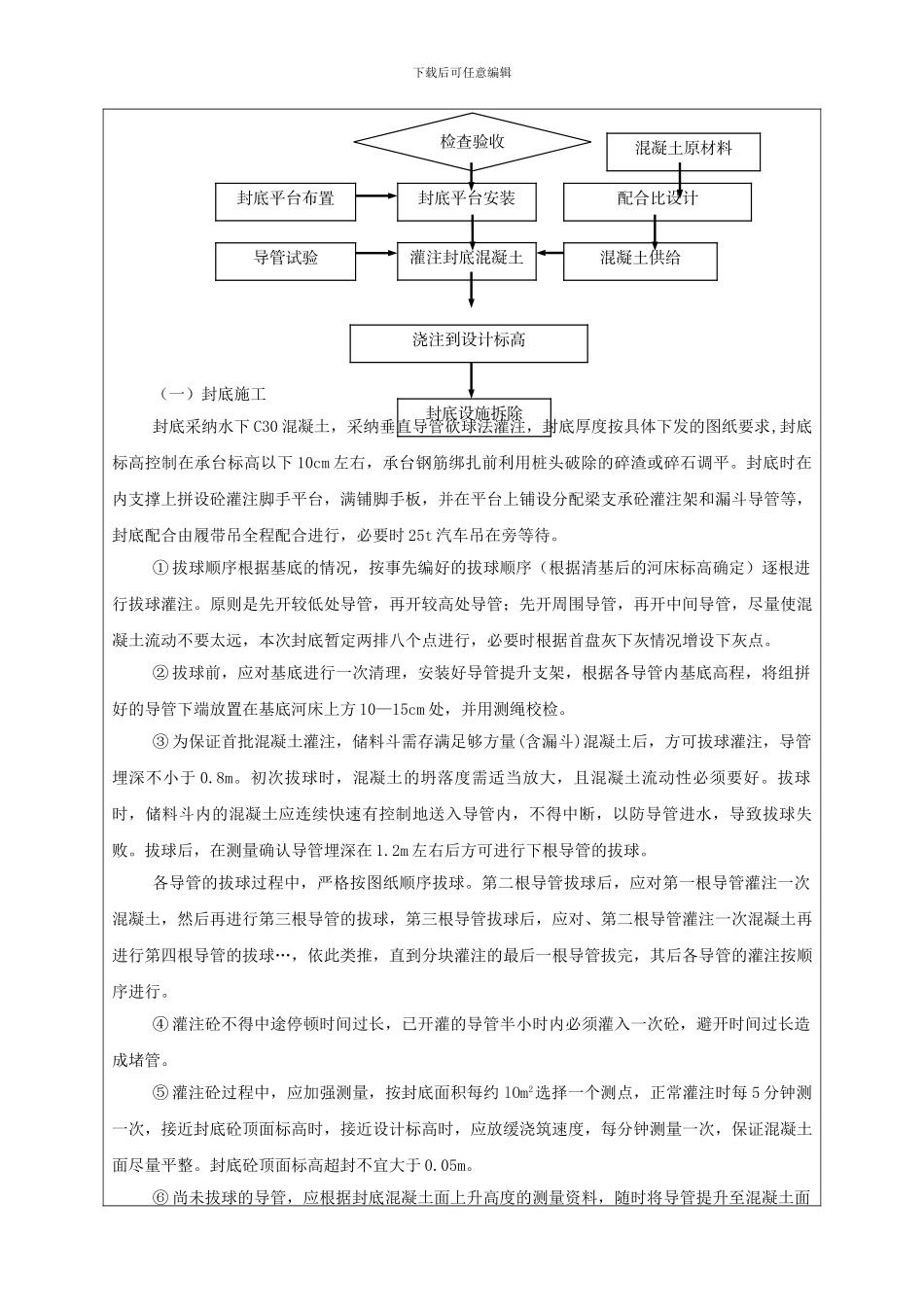

下载后可任意编辑技术交底书(MBEC-11-08)表格编号MBEC-11-08项目名称福州市金山大桥及南北立交拓宽改造工程第 1 页共 5 页交底编号工程名称钢板桩围堰封底施工设计文件图号精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑施工部位引桥边墩水上承台交底日期2014-12-16一、技术交底范围本次施工范围为引桥水上承台和匝道桥水上承台，具体墩位为主线桥 R13、R19、R20-R24、匝道 A0-3#墩、B11-12#墩、天桥 AR0-3#墩共计 18 个墩位，均采纳钢板桩围堰。相关围堰参数见下表，本次交底内容主要为钢板桩围堰清淤、挖沙后的封底。钢板桩围堰相关参数表序号墩号承台参数（m）钢板桩型号备注长宽厚地面承台顶承台底封底厚1 R1312.7 3.2 2.0 2.0 0.6 -1.4 1.8 12m2 R1912.7 3.2 2.0 2.0 1.0 -1.0 2.0 15m3 R2016.1 3.2 2.0 4.6 2.5 0.5 2.0 9m4 R2118.6 3.0 2.2 4.6 4.5 2.3 2.0 9m5 R2221.2 3.0 2.0 3.4 1.5 -0.5 1.7 9m6 R23 圆5.4 2.4 1.5 -0.3 0.4 -1.1 1.715m7 R237.5 3.0 2.2 -0.3 0.4 -1.8 2.0 15m8 R247.5 3.0 2.2 -0.6 0.3 -1.9 2.0 12m9 A06.8 2.8 2.0 -0.3 0.8 -1.3 2.0 15m10 A16.8 2.8 2.0 -0.6 -0.6 -2.6 2.0 15m11 A26.8 2.8 2.0 -0.5 -0.5 -2.5 2.0 15m12 A36.8 2.8 2.0 3.9 3.5 1.5 2.0 15m13 B116.8 2.8 2.0 0.6 3.6 1.6 2.0 12m14 B125.4 2.4 1.5 -0.2 -0.3 -1.8 2.0 12m15 AR05.4 2.4 1.5 -0.3 0.3 -1.3 2.0 15m16 AR15.4 2.4 1.5 -0.6 -0.8 -2.3 2.0 15m17 AR25.4 2.4 1.5 -0.5 -0.8 -2.3 2.0 15m18 AR35.4 2.4 1.5 3.3 2.8 1.3 2.0 15m附注：本次相关参数多数为暂定数量，具体标高和封底厚度以现场实际下发的图纸为准。二、施工准备1、混凝土原材料如水泥、砂子、碎石、水、外加剂数量应能满足连续生产的需要。2、混凝土灌注所需的工具、设备以及各种技术签证表格应准备妥当。3、封底前钢护筒、钢板桩及其他部位标高检查符合要求，确保钢护筒、钢板桩未粘土体。4、2m³ 拔球料斗 2 个，Ψ250 导管不少于 30m，振动棒一个，封孔平台根据下灰点提前施工完毕，测量绳 5 根。三、施工工艺封底施工工艺流程：施工准备→清基→钢护筒、钢板桩周围、其他部位标高检查验收→封底平台布置、安装→围堰封底。围堰封底施工工艺...
