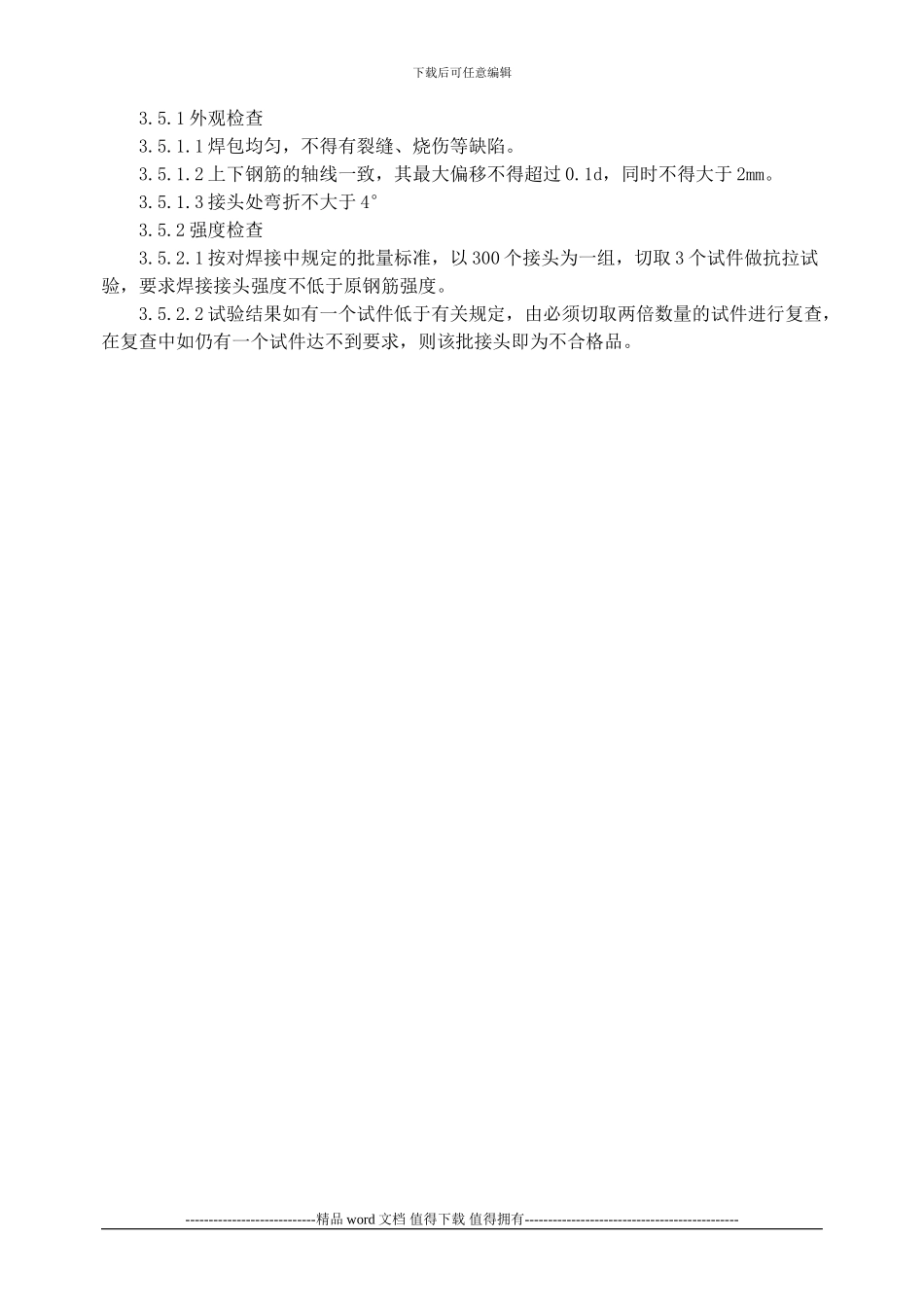

下载后可任意编辑钢筋电渣压力焊接施工作业指导书QX-ZY-2024-051、主题内容及适用范围本作业指导书讲述了钢筋电渣压力焊的机具、焊接工艺及质量要求，适用于钢（Ⅰ-Ⅱ）的电渣压力焊焊接施工。2、施工准备2.1 对施工机具的选择和准备2.2 焊接材料的准备。3、施工操作要求3.1 电渣压力焊是利用电流通过渣池产生的电阻热将钢筋端部迷熔化，然后施工压力使钢筋焊接。这种方法适用于竖向钢筋焊接接长（Ⅰ-Ⅱ 级钢筋），比电弧焊工效高、成本低，且容易掌握，多用于现浇钢筋混凝土结构竖向钢筋的接长。3.2 施工机具电渣压力焊选用的弧焊机与所焊接的钢筋直径大小有关，焊接直径 d≤22cm 的钢筋时可采纳一台 20KVA 沟通弧焊机；当焊接直径 d＞22mm 的钢筋时，可采纳一台 40KVA 弧焊机或二台 20KVA 弧焊机并联使用。焊接夹具由上钳口（活动电极）、下钳口（固定电极）、加压机构（操纵杆、标尺、滑动架）及焊剂盒组成。3.3 焊接工艺施焊前先将钢筋端部 120mm 范围内铁锈、杂质刷净，把钢筋安装于夹具钳口内夹紧，在两根钢筋接头处放一铁丝小球（钢筋端面较平整而焊机功率又较小时）。然后，在焊剂盒内装满焊剂。施焊时，接通电源使小球（或导电剂）、钢筋端部及焊剂相断溶化，形成渣池；维持数秒后，用操纵压杆使钢筋缓缓下降，熔化量达到规定数值（用标尺控制）后，切断电路，用力迅速顶压，挤出金属熔渣和熔化金属，形成坚实的焊接接头。待冷却 1-3min 后，打开焊剂盒，卸下夹具。3.4 焊接参数项次直 径电 流（A）电 压（V）时 间（S）熔化量（min）电 弧电 电 弧电 渣11620040-4522-2712-15420-2521825040-4522-2715-18420-2532030035040-4522-2716-19520-2542240040-4522-2718-21520-2552545040-4522-2719-22620-2562860040-4522-2721-24725-3073270040-4522-2724-27825-3083685040-4522-2727-30925-3094040-4522-2730-331025-303.5 质量要求----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑3.5.1 外观检查3.5.1.1 焊包均匀，不得有裂缝、烧伤等缺陷。3.5.1.2 上下钢筋的轴线一致，其最大偏移不得超过 0.1d，同时不得大于 2mm。3.5.1.3 接头处弯折不大于 4°3.5.2 强度检查3.5.2.1 按对焊接中规定的批量标准，以 300 个接头为一组，切取 3 个试件做抗拉试验，要求焊接接头强度不低于原钢筋强度。3.5.2.2 试验结果如有一个试件低于有关规定，由必须切取两倍数量的试件进行复查，在复查中如仍有一个试件达不到要求，则该批接头即为不合格品。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------
