钢筋电渣压力焊特殊过程施工作业指导书VIP免费

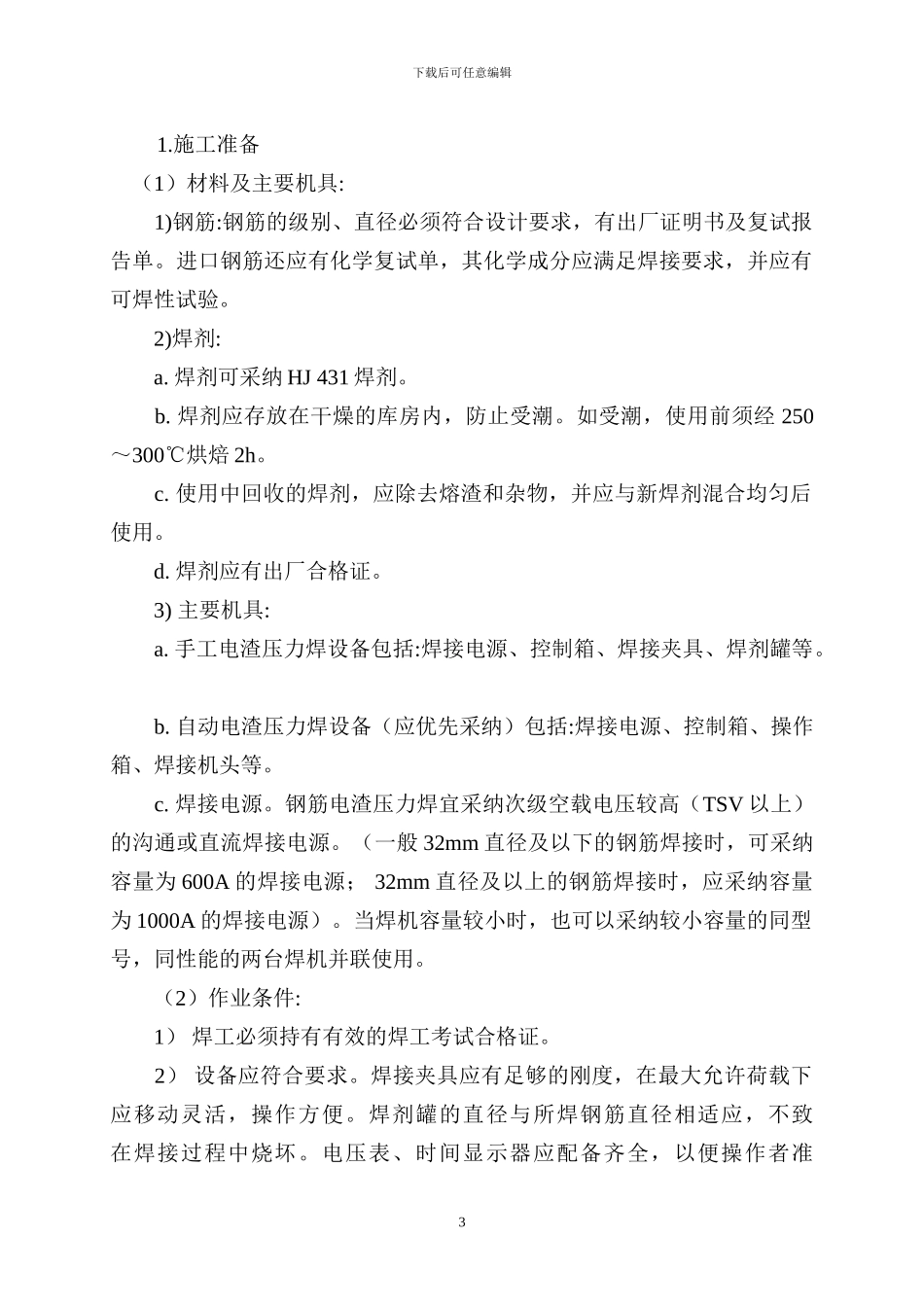

下载后可任意编辑 钢筋电渣压力焊1精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑特别过程施工作业指导书编制人：审批人：交底人：接受人：工程名称：交底时间： 年 月 日钢筋电渣压力焊特别过程施工作业指导书2下载后可任意编辑 1.施工准备 （1）材料及主要机具: 1)钢筋:钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。 2)焊剂: a. 焊剂可采纳 HJ 431 焊剂。 b. 焊剂应存放在干燥的库房内，防止受潮。如受潮，使用前须经 250～300℃烘焙 2h。 c. 使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。 d. 焊剂应有出厂合格证。 3) 主要机具: a. 手工电渣压力焊设备包括:焊接电源、控制箱、焊接夹具、焊剂罐等。 b. 自动电渣压力焊设备（应优先采纳）包括:焊接电源、控制箱、操作箱、焊接机头等。 c. 焊接电源。钢筋电渣压力焊宜采纳次级空载电压较高（TSV 以上）的沟通或直流焊接电源。（一般 32mm 直径及以下的钢筋焊接时，可采纳容量为 600A 的焊接电源； 32mm 直径及以上的钢筋焊接时，应采纳容量为 1000A 的焊接电源）。当焊机容量较小时，也可以采纳较小容量的同型号，同性能的两台焊机并联使用。 （2）作业条件: 1） 焊工必须持有有效的焊工考试合格证。 2） 设备应符合要求。焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。电压表、时间显示器应配备齐全，以便操作者准3下载后可任意编辑确掌握各项焊接参数。 3） 电源应符合要求。当电源电压下降大于 5%，则不宜进行焊接。 4） 作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。 5） 注意接头位置，注意同一区段内有接头钢筋截面面积的百分比，不符合本规程有关条款的规定时，要调整接头位置后才能施焊。 2.施工工艺 （1）工艺流程:电渣压力焊的工艺流程: （2）检查设备、电源，确保随时处于正常状态，严禁超负荷工作。 （3）钢筋端头制备:钢筋安装之前，焊接部位和电极钳口接触的（150mm 区段内）钢筋表面上的锈斑、油污、杂物等，应清除洁净，钢筋端都若有弯折、扭曲，应予以矫直或切除，但不得用锤击矫直。 （4...
