】钢筋砼圆管涵施工方案（K4+000 1-Φ0
5m）一、工程概况 1、工程概况 K4+000 涵洞工程为 1－Φ0
5m 钢筋砼圆管涵，与路线右交角为 90 度, 90 度的 C30 砼管身, C20 管基，涵长 32m，洞口的进出口型式均为水井
主要用于排水、灌溉
2、主要工程量：K4+000 钢筋砼圆管涵工程数量表管身 C30 砼R235 级钢筋管基C20 砼 墙身 M7
5 砌片石墙基 M7
5 砌片石进出口浆砌片石水沟挖基土石方砂砾垫层mkgm3m3m3m3m3m3二、 施工准备1、施工准备施工现场清理，施工临时工棚的搭建，场地布置，机械设备的配置
2、施工测量放样涵洞轴线、边桩位置及平面尺寸放样完成，标高核实无误，已报请监理工程师检验认可
3、人员安排投入劳力 15 人/天，在施工段附近分点租用民房，每天安排专车接送工人的上、下班
4、材料选购与运输混凝土采纳商品混凝土，块（片）石选用按就近取材的原则，运输里程短，交通便利第 2 页 共 10 页下载后可任意编辑其技术指标能满足设计要求
5、机械设备挖机一台，东风车两台，泥浆泵一台，发电机一台，350L 砂浆机一台
6、施工场地试验室临时资质已审批，试验人员和各种试验检测仪器已全部到位，具备做各种试验的条件

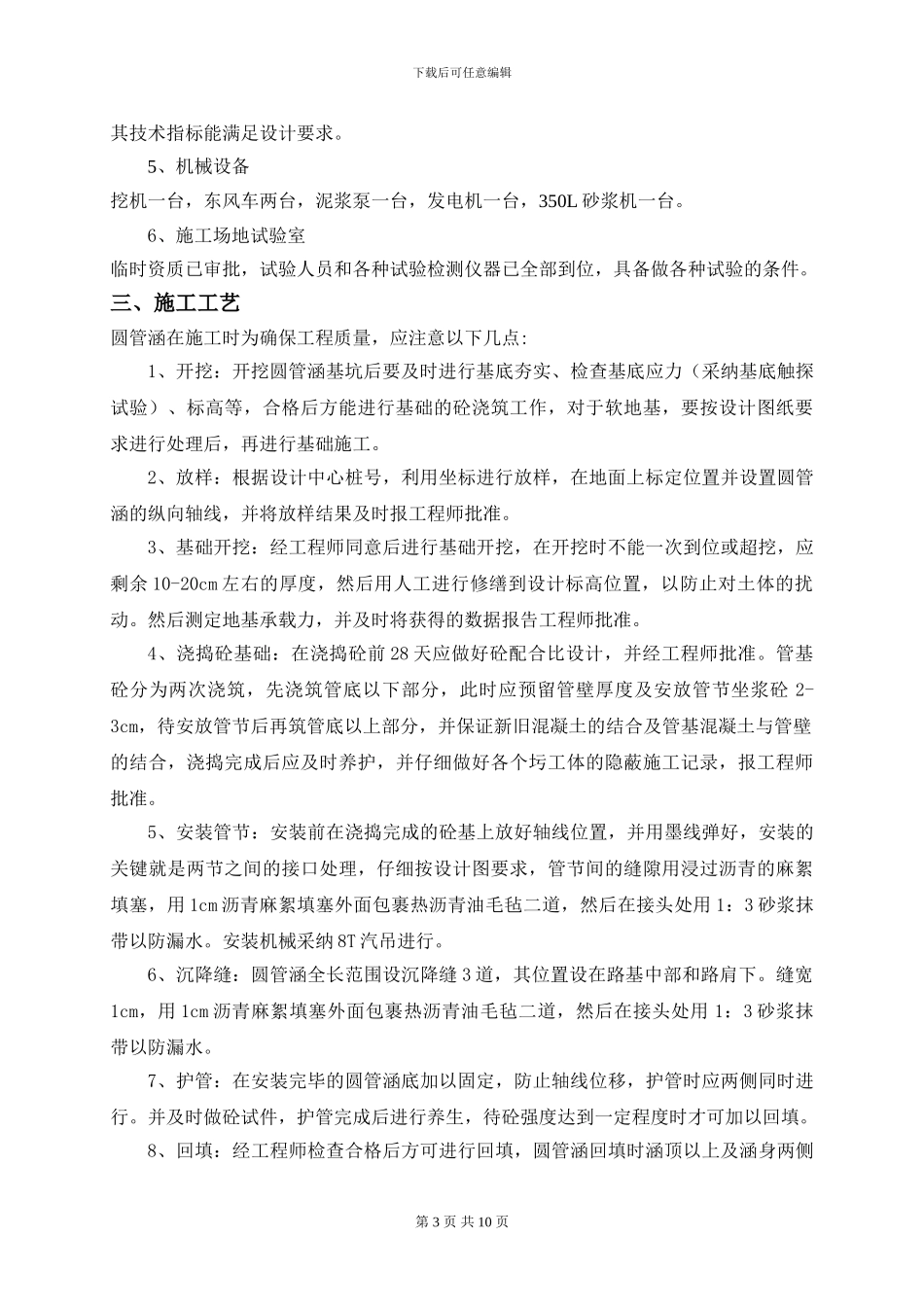

三、施工工艺圆管涵在施工时为确保工程质量，应注意以下几点:1、开挖：开挖圆管涵基坑后要及时进行基底夯实、检查基底应力（采纳基底触探试验）、标高等，合格后方能进行基础的砼浇筑工作，对于软地基，要按设计图纸要求进行处理后，再进行基础施工
2、放样：根据设计中心桩号，利用坐标进行放样，在地面上标定位置并设置圆管涵的纵向轴线，并将放样结果及时报工程师批准
3、基础开挖：经工
