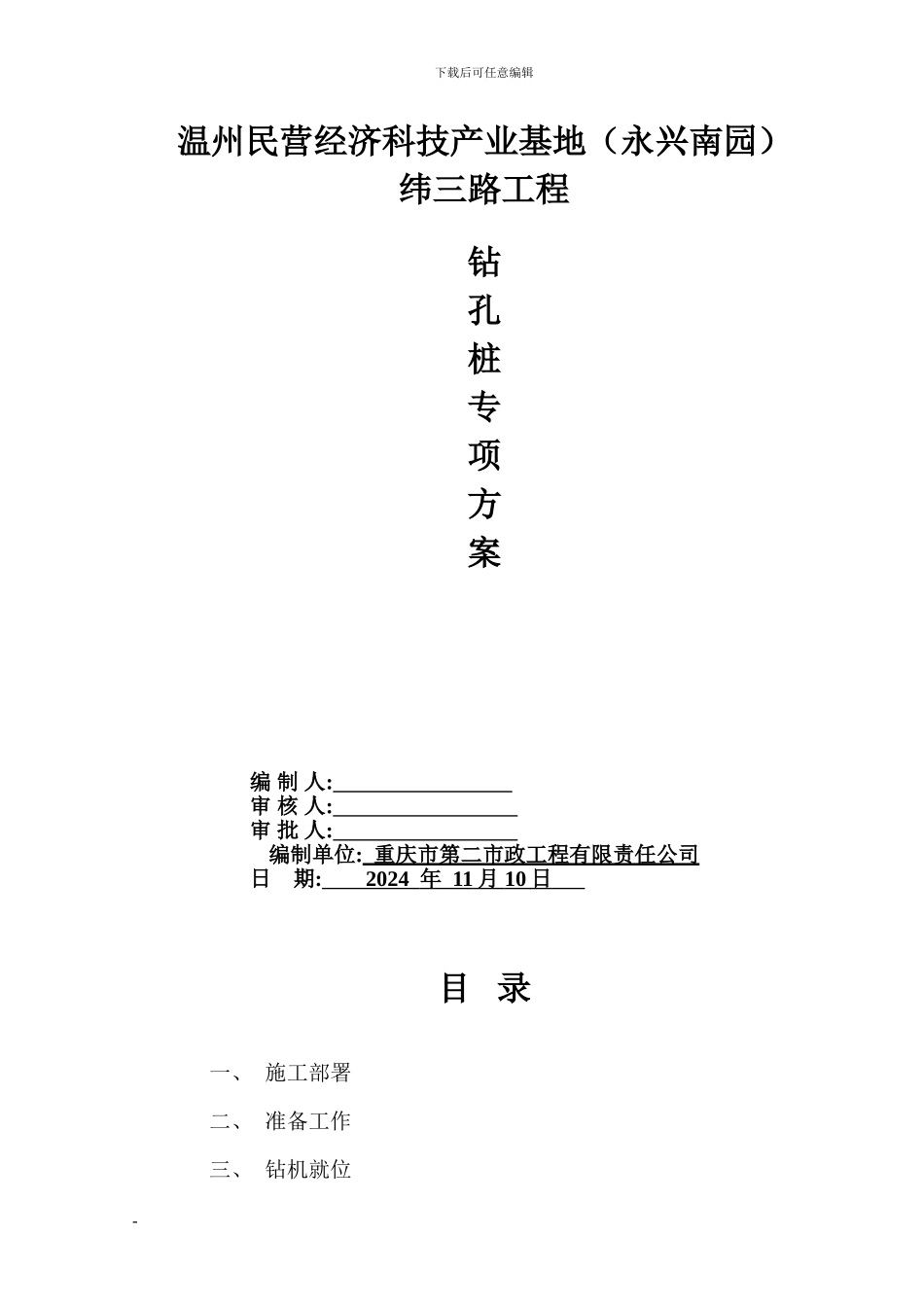

下载后可任意编辑温州民营经济科技产业基地（永兴南园）纬三路工程钻孔桩专项方案编 制 人: 审 核 人: 审 批 人: 编制单位: 重庆市第二市政工程有限责任公司 日 期: 2024 年 11 月 10 日 目 录一、 施工部署二、 准备工作三、 钻机就位-下载后可任意编辑四、 钢筋笼制作及吊装五、 灌注水下混凝土六、 设立导管七、 质量标准八、 安全保证措施九、 环境保护措施钻孔灌注桩专项施工方案本标段共有 1 座桥梁，即纬三路一号桥，钻孔桩共有直径 1000 毫米钻孔桩 32 根，（桩尖-52）。根据地质钻探资料，采纳正循环旋转钻机机械成孔，钻机为 1 台。一、 施工部署根据钻孔桩所在位置，结合施工现场做如下安排：1、施工道路：利用施工临时便道，水泥、钢筋及钻机设备进场2、根据现场及甲方征地的条件，临时工棚、材料堆放场地、拌和及钢筋加工棚均置在桥梁两侧。3、施工用电、用水安排就近接入。二、 准备工作 钻孔灌注桩施工前准备工作的主要内容为：桩位的测量放样、场地的准备工作及护筒的制作与埋设和泥浆制备。1、测量放样 首先对测绘单位交付的测量资料中所有导线点和水准点进行检查复测，测量放样主要使用全站仪进行，根据各墩台待放桩位的中心坐标和附近两个互相通视的导线点坐标，利用极坐标法即可放出桩位中心桩，为便于检查复核，陆上的桩在中心桩附近适当位置，在纵横方向各设置两个保护桩然后量出桩中心。2、场地的准备工作（1）平整场地钻孔需对地面进行平整和适当压实，以便放置钻机。（2）人员机械准备 钻机安排施工技术员 2 名，每台钻机安排两个工班，每个工班设工班长 1名，工人 4 名，实行 24 小时循环作业，并做好施工记录。混凝土配料、搅拌、运送配备 6 人，分成两个工班负责上料、拌和、输送以及输送管道的拆装，每一工班有试验员、技术员、质检员各一名。钻孔桩施工机械设备-下载后可任意编辑设备名称数量规格制造厂家制造年份（维 修后）现状已使用年数备注回旋钻机1130 型南京2024良好4泥浆泵23PN上海2024良好2发电机1SQ-200杭州2000良好4钢筋调直机1GT4-14济南2001良好4钢筋切断机1GQ40济南2001良好3钢筋弯曲机1GW35济南2001良好23、护筒的制作与埋设（1）、护筒的制作 根据 CJJ2-2024«城市桥梁工程施工与质量验收法律规范»，钻孔前应埋设护筒，要求坚固，便于安装，侧壁不漏水，求护筒内径比钻孔桩设计直径大 20 厘米。直径 1000 毫米桩采纳直径 1200。护筒...
