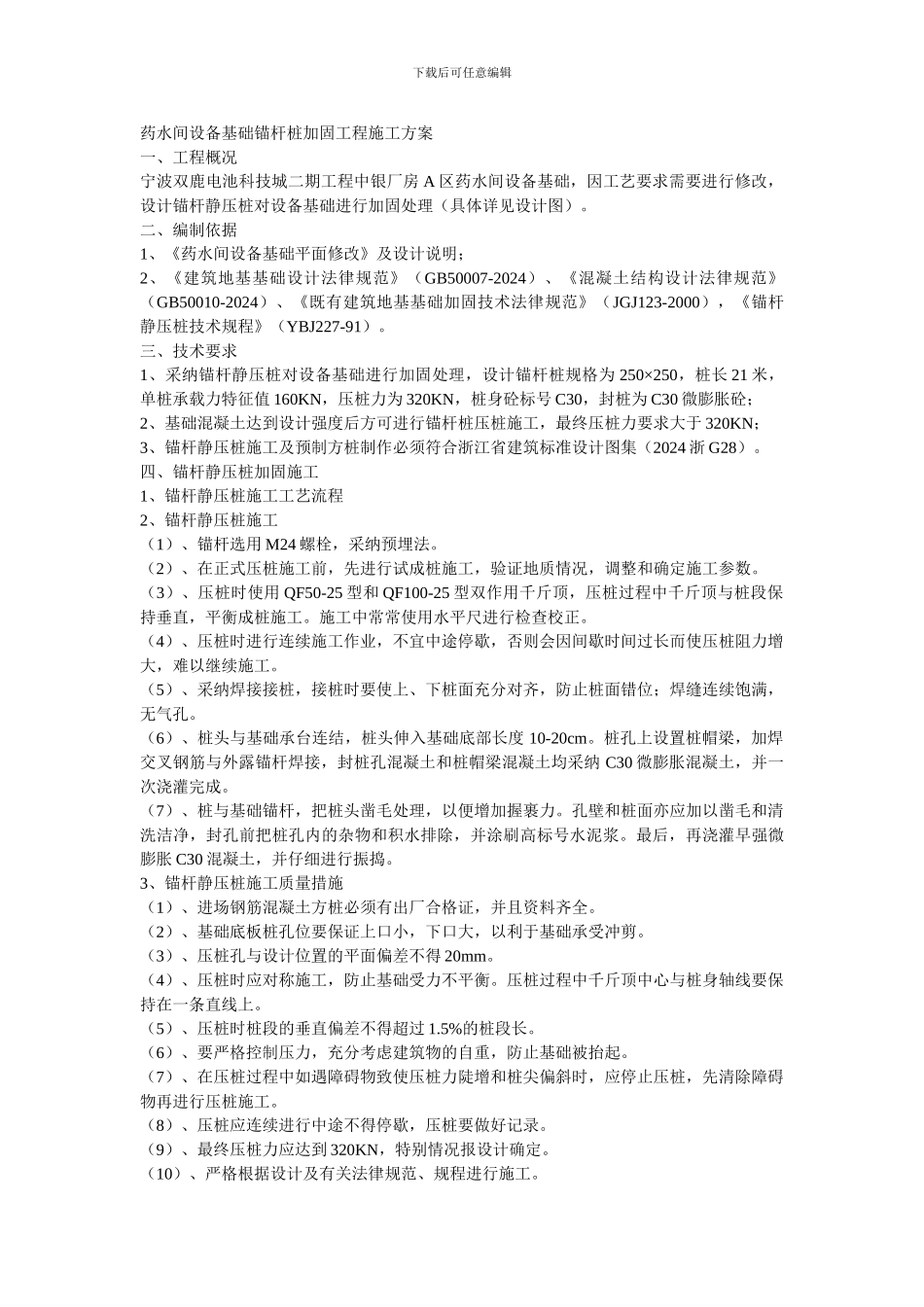

下载后可任意编辑药水间设备基础锚杆桩加固工程施工方案一、工程概况宁波双鹿电池科技城二期工程中银厂房 A 区药水间设备基础,因工艺要求需要进行修改,设计锚杆静压桩对设备基础进行加固处理(具体详见设计图)。二、编制依据1、《药水间设备基础平面修改》及设计说明;2、《建筑地基基础设计法律规范》(GB50007-2024)、《混凝土结构设计法律规范》(GB50010-2024)、《既有建筑地基基础加固技术法律规范》(JGJ123-2000),《锚杆静压桩技术规程》(YBJ227-91)。三、技术要求1、采纳锚杆静压桩对设备基础进行加固处理,设计锚杆桩规格为 250×250,桩长 21 米,单桩承载力特征值 160KN,压桩力为 320KN,桩身砼标号 C30,封桩为 C30 微膨胀砼;2、基础混凝土达到设计强度后方可进行锚杆桩压桩施工,最终压桩力要求大于 320KN;3、锚杆静压桩施工及预制方桩制作必须符合浙江省建筑标准设计图集(2024 浙 G28)。四、锚杆静压桩加固施工1、锚杆静压桩施工工艺流程2、锚杆静压桩施工(1)、锚杆选用 M24 螺栓,采纳预埋法。(2)、在正式压桩施工前,先进行试成桩施工,验证地质情况,调整和确定施工参数。(3)、压桩时使用 QF50-25 型和 QF100-25 型双作用千斤顶,压桩过程中千斤顶与桩段保持垂直,平衡成桩施工。施工中常常使用水平尺进行检查校正。(4)、压桩时进行连续施工作业,不宜中途停歇,否则会因间歇时间过长而使压桩阻力增大,难以继续施工。(5)、采纳焊接接桩,接桩时要使上、下桩面充分对齐,防止桩面错位;焊缝连续饱满,无气孔。(6)、桩头与基础承台连结,桩头伸入基础底部长度 10-20cm。桩孔上设置桩帽梁,加焊交叉钢筋与外露锚杆焊接,封桩孔混凝土和桩帽梁混凝土均采纳 C30 微膨胀混凝土,并一次浇灌完成。(7)、桩与基础锚杆,把桩头凿毛处理,以便增加握裹力。孔壁和桩面亦应加以凿毛和清洗洁净,封孔前把桩孔内的杂物和积水排除,并涂刷高标号水泥浆。最后,再浇灌早强微膨胀 C30 混凝土,并仔细进行振捣。3、锚杆静压桩施工质量措施(1)、进场钢筋混凝土方桩必须有出厂合格证,并且资料齐全。(2)、基础底板桩孔位要保证上口小,下口大,以利于基础承受冲剪。(3)、压桩孔与设计位置的平面偏差不得 20mm。(4)、压桩时应对称施工,防止基础受力不平衡。压桩过程中千斤顶中心与桩身轴线要保持在一条直线上。(5)、压桩时桩段的垂直偏差不得超过 1.5%的桩段长。(6)、要严格控制压...
