镀锌钢管卡箍式连接施工工艺VIP免费

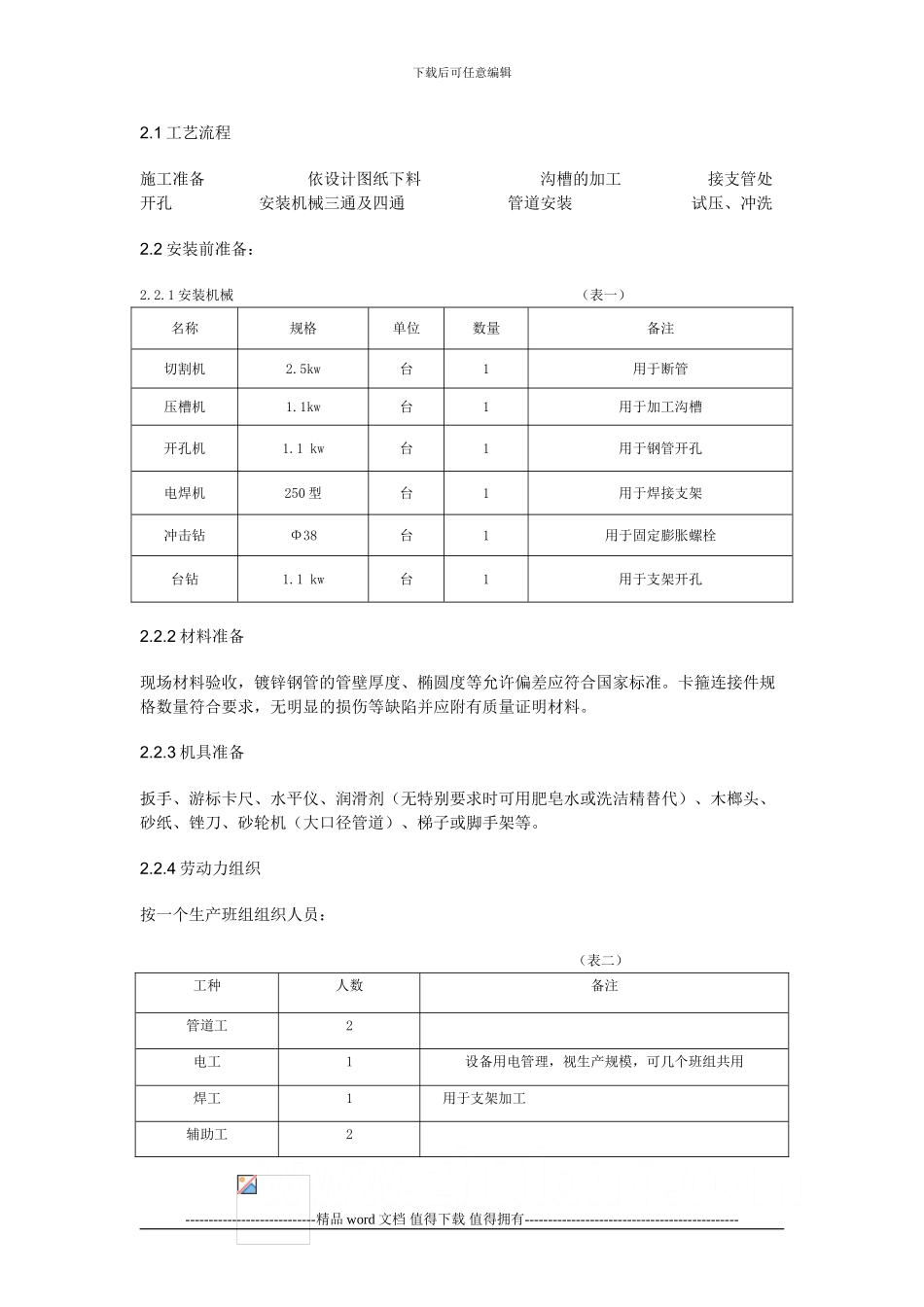

下载后可任意编辑尽管建筑工程新材料不断出现，但镀锌钢管在建筑安装工程中仍占主导地位，丝接、法兰连接都会破坏钢管的镀锌层，减少钢管的使用寿命，法兰连接又需要二次镀锌，不容易实现。为克服这一缺点，一种有效保护钢管镀锌层的管道连接方式正在被人们逐渐认识、利用和推广，这种连接方式就是卡箍式连接又称沟槽式连接。《建筑给水排水及采暖工程施工质量验收法律规范》（GB50242-2024）1、镀锌钢管卡箍式连接的特点和使用范围镀锌钢管连接前须用专用滚槽机或车槽机在钢管周圈上开出标准深度的凹槽。镀锌钢管可用滚槽方式在钢管上滚压出凹槽，厚壁钢管可用车槽方式开槽。1.1 特点1.1.1 使用卡箍式连接可以有效地节约劳动时间，提高工作效率，特别是在大口径管道上体现得尤为明显；安装速度比传统连接方式快 2-3 倍。1.1.2 节约电源，降低环境污染。1.1.3 操作简单，维修方便。沟槽式管接头重量轻，只有两条紧固螺栓，不用加装密封垫，安装时无特别要求。1.1.4 可以最大限度的保护镀锌层，延长管道的使用寿命。沟槽式管接头安装时不需要焊接，不会因焊渣使管路中的设备及阀门损坏,不会因焊渣四溅引起火灾。1.1.5 隔振：沟槽式管接头中间橡胶圈可阻断噪音；并可防止振动的传播。1.1.6 常用柔性管卡和刚性管卡：柔性管卡连接方式使系统具有柔性，允许钢管有一定的角度偏差、相对错位。钢管连接后，两管端之间留有间隙可适应管道的膨胀、收缩。管卡在最大允许偏转错位情况下，管道能保持正常工作压力。柔性管卡具有承受一定末端载荷的能力。刚性管卡连接方式使系统不具柔性，管卡卡紧后可与钢管形成刚性一体，在吊具跨度较大时,使管道依靠自身刚性连接支撑。1.1.7 使用广泛：沟槽式管接头可与（除非金属管道外）任何管道连接，特别对防腐管道能起到保护作用。1.1.8 投资小：专用设备价格低廉，目前大部分厂家免费提供安装设备供用户使 用，不需设备投资，并可到现场指导用户安装。不需要特别工种，一般工种即可安装操作。1.2 使用范围可广泛应用在热交换及空调水系统、消防系统、给水管道工程及化工系统等，可用于连接钢管、铜管、不锈钢管、铝塑复合管、内涂塑钢管、球墨铸铁管、无缝钢管、厚壁塑料管，及带有钢性接头的软管。2、卡箍连接的施工工艺----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑2.1 工艺流程施工准备 依设计图纸下料 沟槽...
