长江分输站站场支护施工方案VIP免费

长江分输站站场支护施工方案_第1页
1/21
长江分输站站场支护施工方案_第2页
2/21
长江分输站站场支护施工方案_第3页
3/21

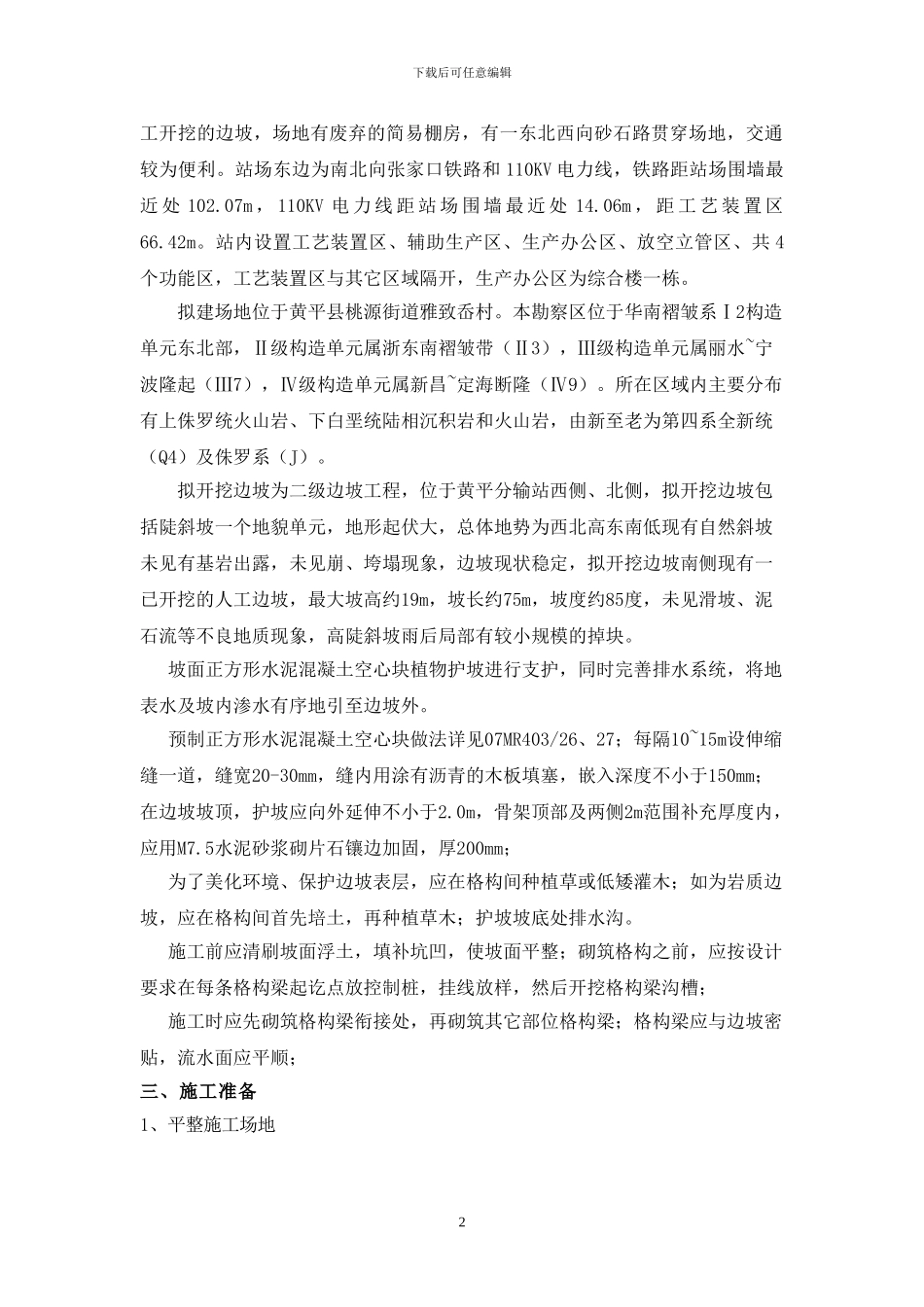

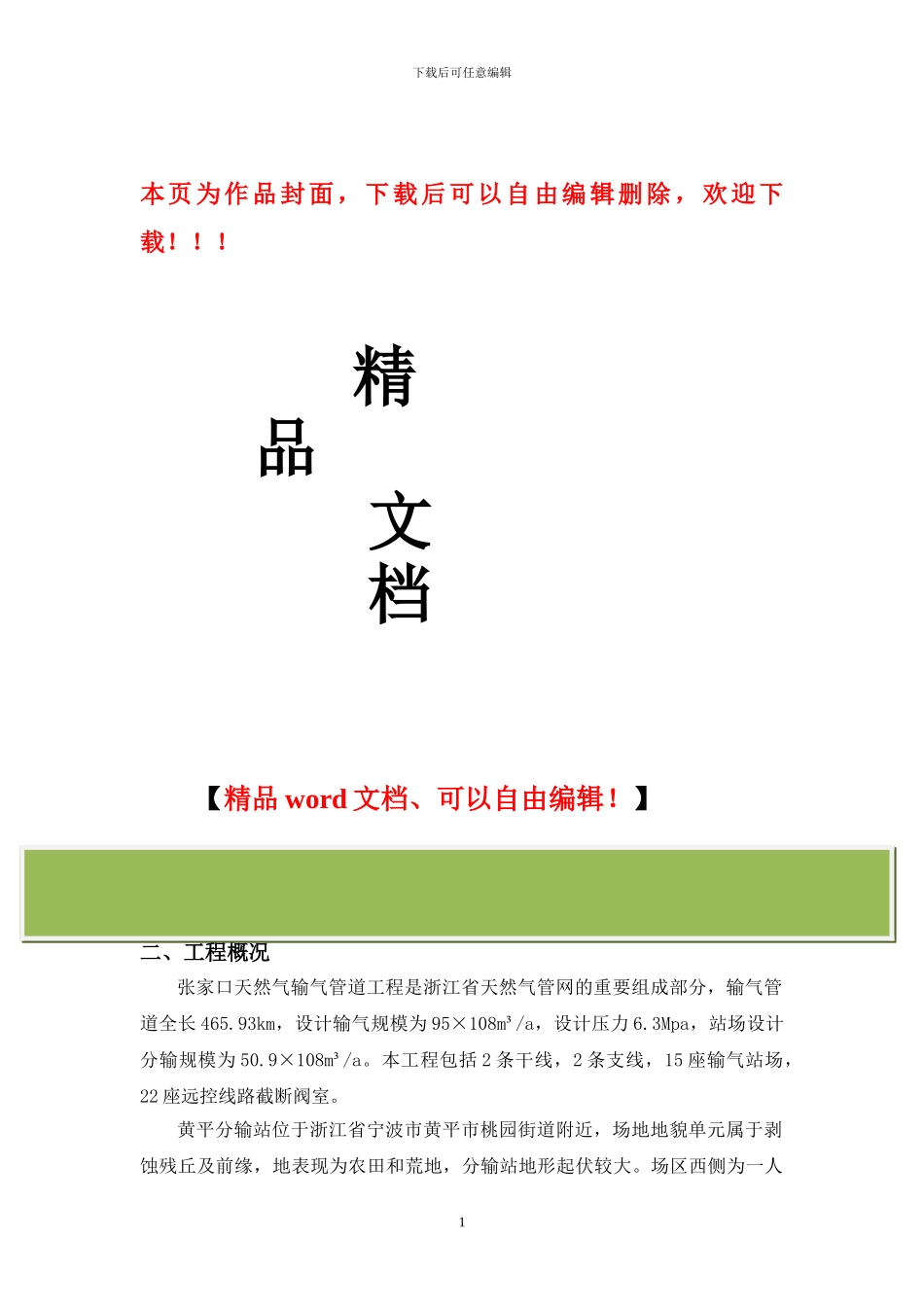

下载后可任意编辑本页为作品封面,下载后可以自由编辑删除,欢迎下载!!! 精 品文档1【精品 word 文档、可以自由编辑!】一、适用范围本方案适用于张家口天然气输气管道工程站场工程黄平分输站站场支护施工。二、工程概况张家口天然气输气管道工程是浙江省天然气管网的重要组成部分,输气管道全长 465.93km,设计输气规模为 95×108m³/a,设计压力 6.3Mpa,站场设计分输规模为 50.9×108m³/a。本工程包括 2 条干线,2 条支线,15 座输气站场,22 座远控线路截断阀室。黄平分输站位于浙江省宁波市黄平市桃园街道附近,场地地貌单元属于剥蚀残丘及前缘,地表现为农田和荒地,分输站地形起伏较大。场区西侧为一人1下载后可任意编辑工开挖的边坡,场地有废弃的简易棚房,有一东北西向砂石路贯穿场地,交通较为便利。站场东边为南北向张家口铁路和 110KV 电力线,铁路距站场围墙最近 处 102.07m , 110KV 电 力 线 距 站 场 围 墙 最 近 处 14.06m , 距 工 艺 装 置 区66.42m。站内设置工艺装置区、辅助生产区、生产办公区、放空立管区、共 4个功能区,工艺装置区与其它区域隔开,生产办公区为综合楼一栋。拟建场地位于黄平县桃源街道雅致岙村。本勘察区位于华南褶皱系Ⅰ2构造单元东北部,Ⅱ级构造单元属浙东南褶皱带(Ⅱ3),Ⅲ级构造单元属丽水~宁波隆起(Ⅲ7),Ⅳ级构造单元属新昌~定海断隆(Ⅳ9)。所在区域内主要分布有上侏罗统火山岩、下白垩统陆相沉积岩和火山岩,由新至老为第四系全新统(Q4)及侏罗系(J)。拟开挖边坡为二级边坡工程,位于黄平分输站西侧、北侧,拟开挖边坡包括陡斜坡一个地貌单元,地形起伏大,总体地势为西北高东南低现有自然斜坡未见有基岩出露,未见崩、垮塌现象,边坡现状稳定,拟开挖边坡南侧现有一已开挖的人工边坡,最大坡高约19m,坡长约75m,坡度约85度,未见滑坡、泥石流等不良地质现象,高陡斜坡雨后局部有较小规模的掉块。坡面正方形水泥混凝土空心块植物护坡进行支护,同时完善排水系统,将地表水及坡内渗水有序地引至边坡外。预制正方形水泥混凝土空心块做法详见07MR403/26、27;每隔10~15m设伸缩缝一道,缝宽20-30mm,缝内用涂有沥青的木板填塞,嵌入深度不小于150mm;在边坡坡顶,护坡应向外延伸不小于2.0m,骨架顶部及两侧2m范围补充厚度内,应用M7.5水泥砂浆砌片石镶边加固,厚200mm;为了美化环境、保护边坡表层,应在格构间种植草或低矮灌木;如为岩质边...
