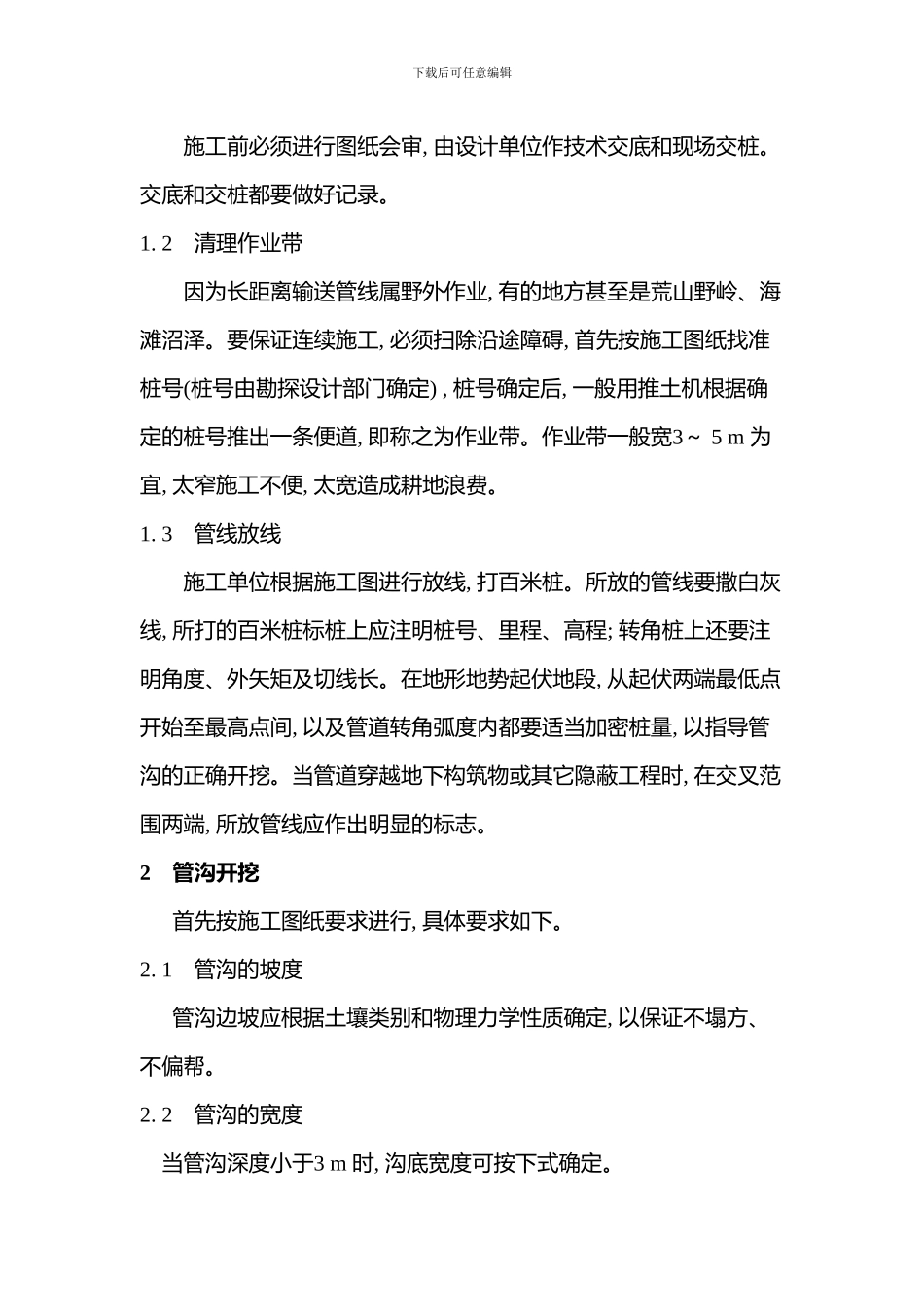

下载后可任意编辑 长输管道的施工一般按以下程序进行。1 测量放线1. 1 图纸会审精品 word 文档可以编辑(本页是封面)【最新资料 Word 版 可自由编辑!!】下载后可任意编辑施工前必须进行图纸会审, 由设计单位作技术交底和现场交桩。交底和交桩都要做好记录。1. 2 清理作业带因为长距离输送管线属野外作业, 有的地方甚至是荒山野岭、海滩沼泽。要保证连续施工, 必须扫除沿途障碍, 首先按施工图纸找准桩号(桩号由勘探设计部门确定) , 桩号确定后, 一般用推土机根据确定的桩号推出一条便道, 即称之为作业带。作业带一般宽3~ 5 m 为宜, 太窄施工不便, 太宽造成耕地浪费。1. 3 管线放线施工单位根据施工图进行放线, 打百米桩。所放的管线要撒白灰线, 所打的百米桩标桩上应注明桩号、里程、高程; 转角桩上还要注明角度、外矢矩及切线长。在地形地势起伏地段, 从起伏两端最低点开始至最高点间, 以及管道转角弧度内都要适当加密桩量, 以指导管沟的正确开挖。当管道穿越地下构筑物或其它隐蔽工程时, 在交叉范围两端, 所放管线应作出明显的标志。2 管沟开挖首先按施工图纸要求进行, 具体要求如下。2. 1 管沟的坡度管沟边坡应根据土壤类别和物理力学性质确定, 以保证不塌方、不偏帮。2. 2 管沟的宽度当管沟深度小于3 m 时, 沟底宽度可按下式确定。下载后可任意编辑b = D N + K (1)式中: b 为沟底宽度,m; D N 为管子公称直径,m; K 为沟底加宽系数, 见表1。表1 沟底加宽系数K (管沟深度小于3 m )施工方法 沟上组装焊接 沟下组装焊接地质条件 旱地 岩石 沟内有积水 旱地 岩石 沟内有水K 值(m ) 0. 5 0. 6 0. 7 0. 8 0. 9 1. 0 当管沟深度大于3 m 小于5 m 时, 沟底宽度应在上值中再加宽0. 2 m。2. 3 沟土的堆放开挖沟时不可两边抛土, 应将施工方便的一边让出留作管道组装使用。土堆距沟边不小于0. 5 m , 使管沟保持顺直, 方便通行。3 管线防腐绝缘石油和燃气管道的防腐绝缘作业关系到管道的安全运行, 更关系到人民群众的生命安全,要慎之又慎地对待。钢管要有出厂合格证, 并对钢管进行防腐绝缘前验收检查。要仔细除锈, 管道除锈合格后才能进行防腐绝缘工作。防腐绝缘后, 应使用高压电火花检漏仪检查绝缘的可靠性, 绝缘合格的管道才能验收和使用。在金闵管线(越野液化气管道) 施工中, 我们将管道入库前的验收检查和防腐绝缘加工作业安排在加工场内...
